立式户外便携炭烤火盆烧烤架设计

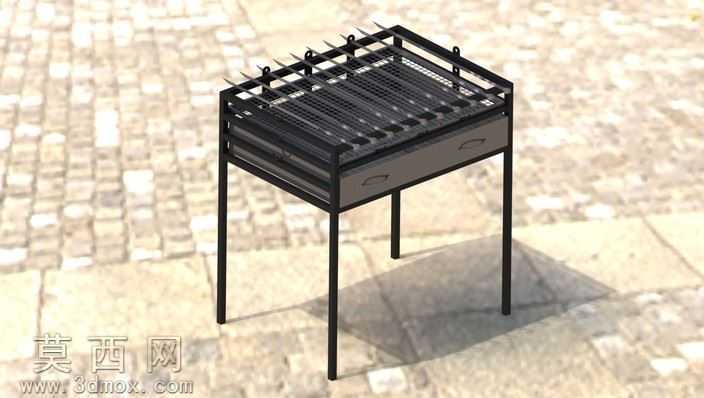

本作品为立式户外炭烤火盆烧烤架三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先从整体使用场景出发确定立式高脚的结构形态，规避传统矮款烤架需要蹲坐操作的使用痛点，整体框架采用方管型材搭建主体支撑结构，四条等长支腿做垂直受力排布，在支腿与顶部烤盆的衔接处做三角加强筋结构设计，保障整体承重稳定性，避免放置炭块与食材后出现结构形变。模型顶部的烤网区域做模块化拆分设计，外层为固定防护框，内部排布等间距的金属格栅条，格栅间隙经过尺寸测算，既可以避免小块食材掉落，又能保障炭火热量充分向上传导，烤网边缘设置多组可翻转的烤签固定卡扣，可适配不同直径的烧烤签，实现串烤与网烤两种使用模式的兼容。烤网下方设置抽拉式炭灰承接抽屉，抽屉与主体框架采用滑轨配合，使用过程中可随时抽出清理炭灰，抽屉面板设置内嵌式拉手，避免外凸结构剐蹭使用者，同时在炭盆区域设置通风孔结构，保障炭火燃烧时的空气流通，提升燃烧效率。渲染阶段采用户外砖石地面作为场景基底，材质设置上，主体金属框架做哑光黑磨砂铁艺材质处理，还原真实铁艺烤架的表面质感，烤网区域做金属拉丝材质，搭配轻微的使用磨损质感提升真实度，地面投射柔和的自然阴影，还原户外日光下的使用视觉效果。整体设计兼顾结构稳定性与使用便捷性，所有可拆卸部件均做了装配间隙预留，可直接对接生产加工的尺寸要求，既可以作为冬季户外取暖火盆使用，也可作为烧烤架满足户外烹饪需求，结构拆装便捷，适合户外露营、庭院休闲等多场景使用。
