铣削大会参赛齿轮传动机械组装结构

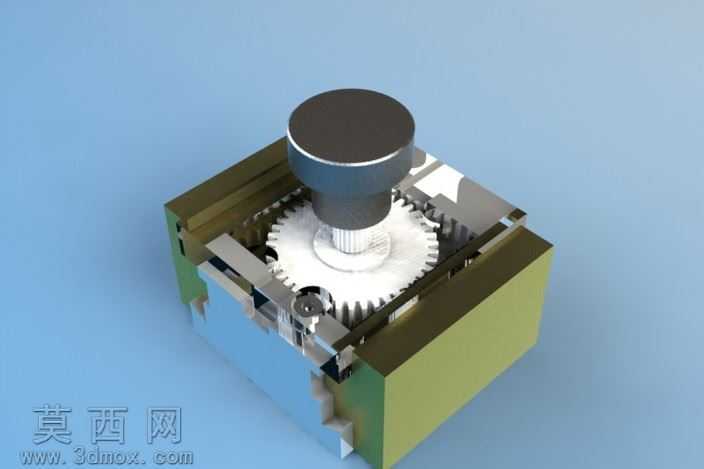

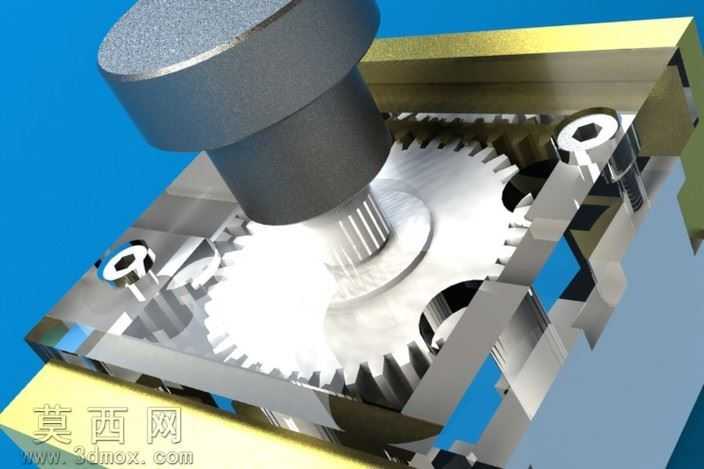

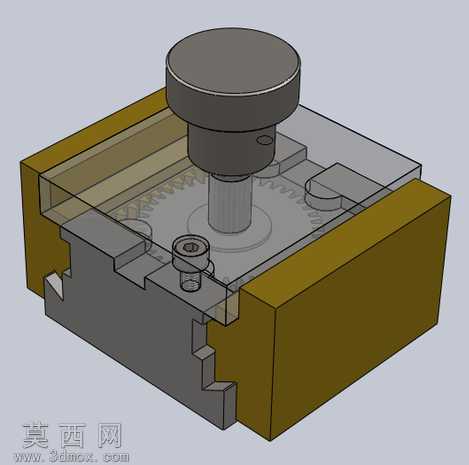

该机械组装结构为知识竞赛类铣削装置的三维建模作品，建模阶段以SolidWorks为核心工具，采用自底向上的装配建模思路完成整体搭建。首先对核心传动部件进行参数化建模，其中顶部旋钮采用回转体建模方式，精准绘制截面轮廓后通过旋转凸台生成主体，边缘倒角处理还原金属旋钮的加工细节；核心传动齿轮采用渐开线齿廓参数化绘制，通过方程式驱动齿形曲线，保证齿距、模数等参数符合机械传动标准，齿面添加拔模斜度模拟实际加工的工艺特征。外围壳体采用多实体建模方式拆分不同功能区块，分别赋予橄榄绿、金属蓝、哑光黑等差异化材质，区分不同结构的功能属性，壳体边缘添加圆角与装配卡槽特征，还原实际零件的装配定位结构。装配阶段严格遵循机械配合逻辑，旋钮与齿轮中心轴添加同轴心配合与旋转自由度限制，齿轮与壳体内部的定位凸台添加齿轮配合实现传动比模拟，外围壳体块之间添加重合配合与限位配合，保证整体装配无干涉，可模拟旋钮转动带动齿轮传动的完整运动过程。渲染阶段采用工作室环境光设置，主光源从斜上方45度投射，突出齿轮齿形的细节与金属部件的反光质感，辅助光源补亮壳体暗部结构，避免阴影过重遮挡装配细节，材质设置上区分金属加工件的磨砂金属质感、旋钮顶部的哑光橡胶质感、壳体的工程塑料质感，不同材质的粗糙度、反射率参数经过反复调试，让渲染效果贴近真实机械装置的视觉表现。设计思路围绕紧凑式齿轮传动调节结构展开，将传动齿轮完全收纳于方形壳体内部，仅露出顶部操作旋钮，既保证传动结构的防护性，又实现操作端的便捷交互，整体结构布局紧凑，各部件装配间隙控制在合理公差范围内，可作为小型调节类机械装置的传动参考结构，还原了铣削类竞赛装置的核心传动逻辑，清晰展现了旋钮输入、齿轮传动、壳体定位的完整机械运作链路。
