工业输送用精密辊筒三维结构设计

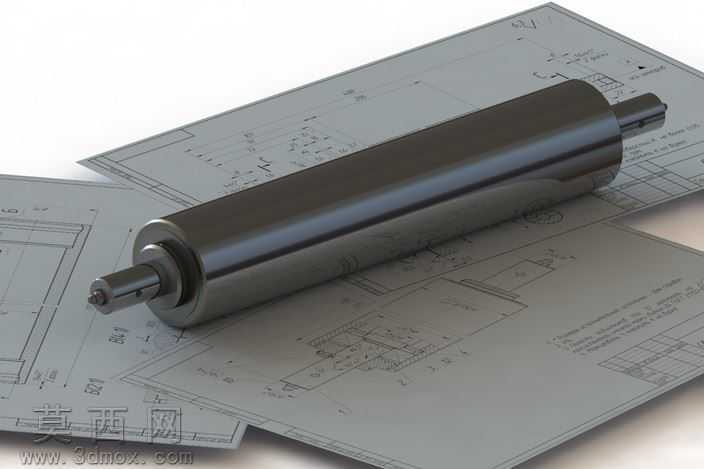

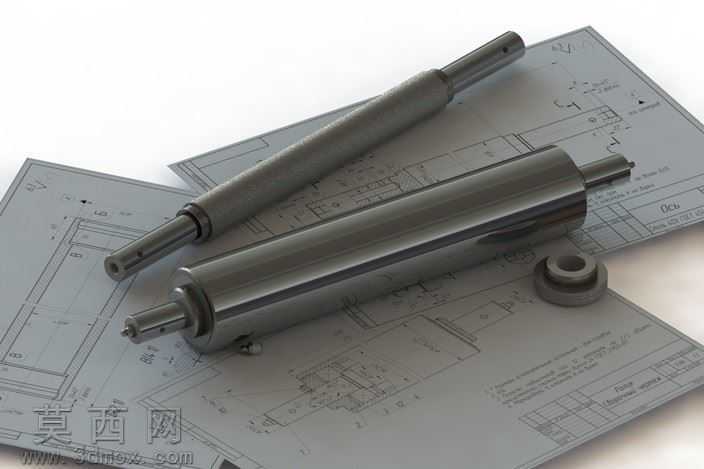

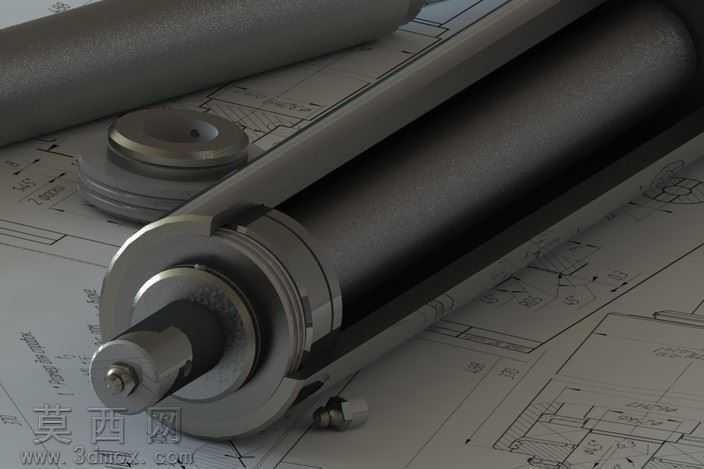

本作品为工业输送场景配套的精密辊筒三维设计成果，建模阶段依托参数化三维设计逻辑完成全结构搭建，首先针对辊筒的核心功能需求拆解结构模块，将整体划分为辊身主体、两端轴头、配套定位衬套三个核心组成部分，建模过程中严格遵循机械加工的公差配合要求，对辊身的圆柱度、轴头的同轴度参数做了精准的参数化约束，确保各部件装配后无干涉、传动运行无径向跳动偏差。材质渲染阶段结合工业金属件的真实质感做材质分层设置，辊身主体采用高抛光镀铬钢材材质，调整材质的反射粗糙度、金属度参数还原金属辊面经过精加工后的亮面金属质感，表面添加细微的加工纹理与使用痕迹提升真实感，两端轴头采用调质处理钢材的哑光金属质感，配套的定位衬套则做了发黑处理的深色金属材质区分，不同部件的材质差异清晰可辨，能够直观呈现各零件的加工工艺区别。结构设计上充分考虑辊筒的实际使用场景，辊身采用中空厚壁钢管结构，在保证整体结构刚性、满足承重需求的前提下尽可能降低辊筒自重，减少传动过程中的动力损耗；两端轴头与辊身采用过盈配合加焊接定位的连接结构，轴头位置预留轴承安装位与传动连接位，可适配不同规格的轴承座与链轮、带轮等传动部件，配套的衬套可用于辊筒安装时的轴向定位，避免运行过程中出现轴向窜动问题。设计思路围绕工业输送线的通用适配性展开，整体尺寸参数参考行业通用的输送辊筒规格设置，可直接适配多数常规皮带输送机、滚筒输送机的安装尺寸要求，建模过程中对所有装配接触面做了倒角、退刀槽等工艺结构的补充，完全符合实际机械加工的工艺要求，不存在无法落地生产的非工艺结构，模型完成装配校验后可直接导出工程图用于生产加工，也可用于输送线整体装配的虚拟仿真、动作模拟环节，为输送设备的整体设计提供精准的部件支撑。
