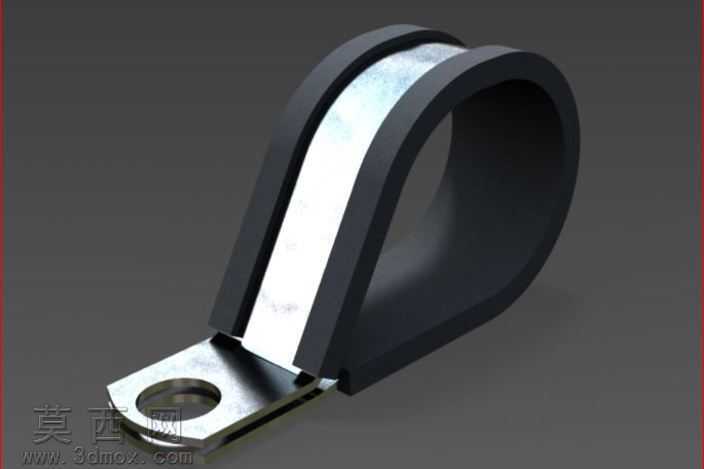

带金属衬片U型线缆固定 Cushon夹

本作品为一款带金属衬片的U型Cushon夹三维建模作品，建模过程采用Autodesk Inventor完成，整体建模逻辑遵循工业级零部件的参数化设计规范，所有结构尺寸均参考实际工业用线夹的通用规格设定，保证模型可直接用于工程参考、装配模拟等场景。模型主体分为两个核心结构部分，其一为外层的U型包覆夹体，其二为底部延伸出的金属安装固定片，夹体内侧贴合有金属衬片结构，用于提升夹持接触面的耐磨性能与结构强度，避免长期夹持线缆、软管时出现夹体磨损、形变松脱的问题。建模阶段首先绘制U型夹体的截面草图，通过扫掠特征生成夹体的基础弧形结构，对夹体的边缘做统一的圆角过渡处理，还原实际产品的注塑成型工艺特征，避免尖锐棱角在使用过程中割伤被夹持的线缆、软管表层。内侧金属衬片采用独立的零件建模方式，通过贴合约束与外层夹体完成装配，衬片的弧度与夹体内壁完全匹配，边缘做收边处理，保证衬片不会突出夹体表面剐蹭被夹持物件。底部的金属安装片从夹体的平直端一体延伸而出，建模时在安装片的中心位置绘制安装孔特征，孔位边缘做倒角处理，还原实际五金件的冲压加工特征，安装片与夹体的衔接位置做平滑过渡，模拟实际产品中金属嵌件与外包覆层的结合结构。材质渲染阶段，外层夹体赋予黑色哑光橡塑材质，调整材质的粗糙度参数模拟橡胶或软质PVC的表面质感，还原夹体的缓冲防护特性；内侧衬片与底部安装片赋予镀锌金属材质，添加轻微的表面划痕与金属反光效果，还原冲压五金件的真实表面质感，渲染时采用柔和的侧方打光，突出夹体的弧形结构与不同材质的质感差异，清晰展现各部分的结构层次。该夹具的设计核心是通过软质外层提供足够的夹持摩擦力与缓冲防护能力，搭配金属衬片与安装片保证整体结构的刚性与安装可靠性，可广泛用于电线、电缆、软管等管状、线状物件的走线固定场景，建模过程中对所有配合面做了公差预留，保证虚拟装配时各部件无干涉，模型的结构拆分完全对应实际产品的生产装配逻辑，可用于产品展示、安装模拟、工装设计参考等多种用途。
