带锯条边缘覆盖防护机构三维设计

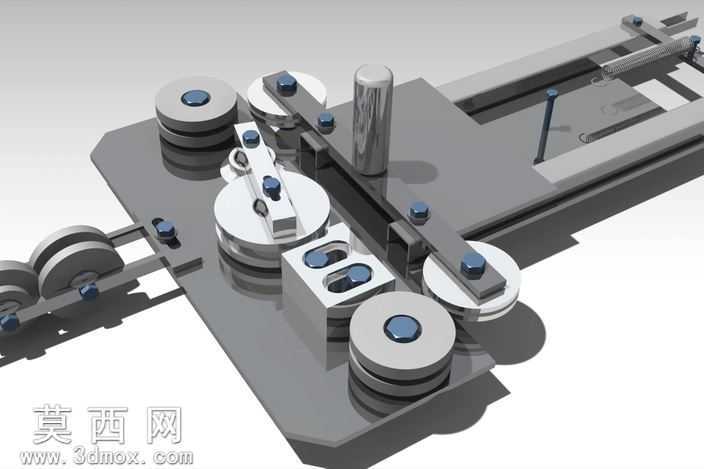

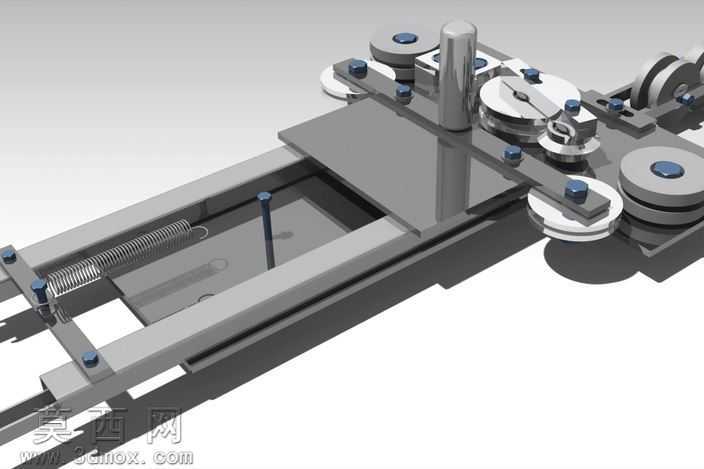

本作品为带锯条边缘覆盖防护机构的三维设计模型，采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械设计的装配逻辑与公差规范，所有零件均按照实际加工工艺要求构建特征，确保模型可直接对接后续的工程图导出与生产加工环节。模型整体采用自底向上的装配建模思路，先逐一完成单个零件的特征构建：包含多组导向轮组件、滑动导轨基座、张紧弹簧构件、定位压块、安装立柱等核心零件，每个零件的倒角、螺纹孔、安装槽等细节特征均完整还原，未出现特征缺失或几何错误。在材质与渲染表现上，针对不同零件的实际材质属性分别赋予对应材质：导轨基座与安装板采用磨砂金属材质模拟冷轧钢板的表面质感，导向轮轮体采用硬质合金材质表现金属加工件的光泽，弹簧构件赋予弹簧钢的哑光金属质感，紧固件螺栓、螺母采用镀锌件的亮面金属效果，压块与操作立柱采用发黑处理的金属材质区分功能部件，渲染阶段采用柔和的工业产品布光方案，通过多角度光源投射突出零件的装配层次与结构轮廓，清晰展现各部件的位置关系与连接方式。从结构设计来看，该机构通过多组导向轮对带锯条的运行路径进行限位约束，滑动基座搭配张紧弹簧实现覆盖组件的自适应位移，可在带锯条运行过程中始终贴合覆盖锯条边缘区域，避免锯条外露带来的安全隐患，同时定位压块可根据锯条的张紧程度调整压紧位置，保证覆盖机构运行的稳定性，整体结构紧凑，安装接口适配常规带锯设备的安装尺寸，无需对原有设备进行大规模改造即可完成加装。设计过程中重点考量了机构的运动兼容性，对滑动部件的行程范围、导向轮的转动自由度、弹簧的伸缩量均进行了运动仿真验证，确保机构在带锯条高速运行过程中不会出现干涉、卡滞等问题，所有运动部件的配合间隙均按照机械设计手册的推荐值设定，兼顾了运行的顺滑度与结构的刚性。
