参数化正交圆管中间连接结构

项目分类:通用机械零部件 发布时间:2021-12-10 ID:441230
  • 参数化正交圆管中间连接结构
  • 参数化正交圆管中间连接结构
  • 参数化正交圆管中间连接结构
  • 参数化正交圆管中间连接结构
  • 参数化正交圆管中间连接结构

  在工业管路布设场景中,正交圆管连接节点是流体输送、通风排气、物料转运等系统里极为常见的结构形式,这类中间层连接构件的设计合理性,直接影响管路整体的流阻表现、结构强度与现场安装适配性。不同于常规固定尺寸的三通管件,该参数化结构可根据实际项目的管径、管长、正交角度、壁厚需求快速调整几何参数,无需从零开始重建特征,能大幅缩短不同工况下的管路构件设计周期。

  从实际应用场景来看,这类构件广泛覆盖除尘通风管网、工艺流体输送管线、低压气力输送系统、建筑给排水立管转接节点等领域,不同场景下对管件的尺寸要求差异极大:比如车间除尘系统常用400mm到600mm管径的薄壁风管,而工艺物料输送则可能用到1000mm级别的厚壁承压管道,参数化设计的核心价值就在于通过预设的特征关联逻辑,修改核心尺寸参数后即可自动生成对应规格的完整模型,包括相贯线处的切口形态、管壁衔接过渡、端部对接边界都能同步更新,避免手动调整特征时出现的几何错误、相贯线拟合偏差等问题。

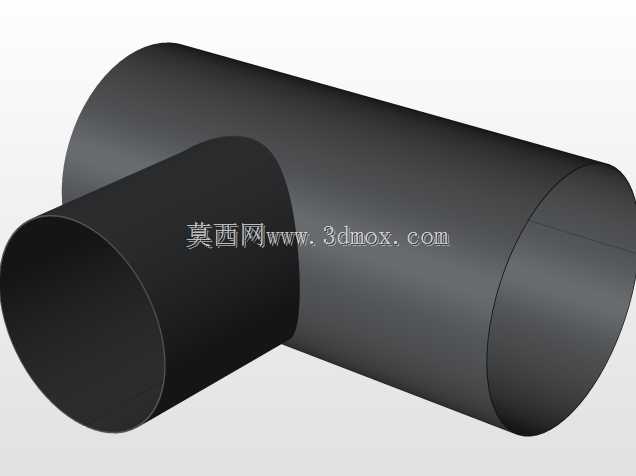

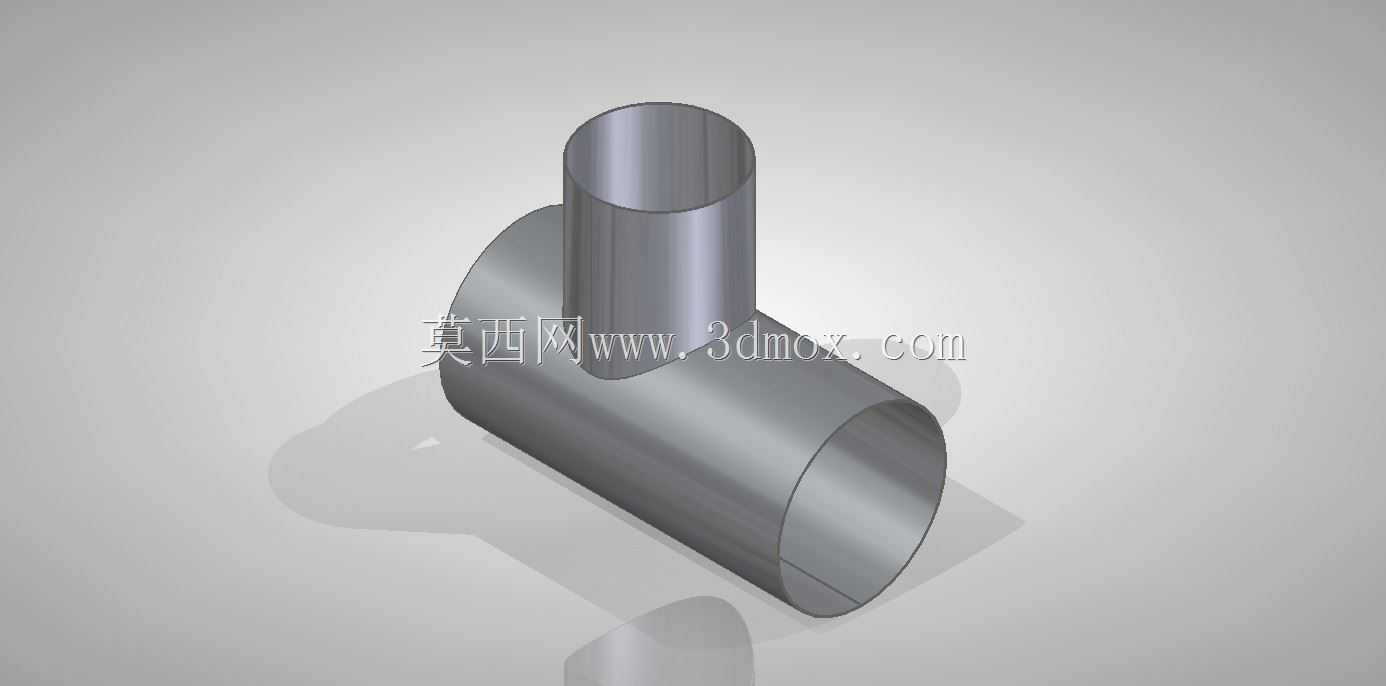

  设计思路上,该结构以两个正交圆柱的实体布尔运算为基础,将主管长度、支管长度、主管外径、支管外径、管壁厚度、正交夹角设置为可驱动的核心变量,所有建模特征都与这些变量建立全约束关联:当调整主管外径参数时,主管的圆柱面、端部对接面、与支管相交的相贯切割面会同步更新;调整壁厚参数时,内外壁的偏移距离、端部的焊接坡口预留尺寸会同步匹配;调整正交夹角参数时,支管的旋转定位、相贯线的空间曲线形态会自动重算,完全不需要设计人员逐个修改草图、重新定义装配约束。

  从安装边界来看,该构件的主管两端保留了足够的直管段长度,可直接对接同管径的标准管道,端部平面与管道轴线保持严格垂直,满足现场焊接、法兰对接的装配公差要求;支管的伸出长度也预留了后续安装阀门、变径接头、检测仪表的操作空间,不会因为支管过短导致后续配件安装时操作空间不足。相贯线位置的结构过渡做了等壁厚处理,避免局部壁厚突变导致的应力集中,在承压工况下能有效降低焊缝位置的应力峰值,提升管路运行的结构可靠性。

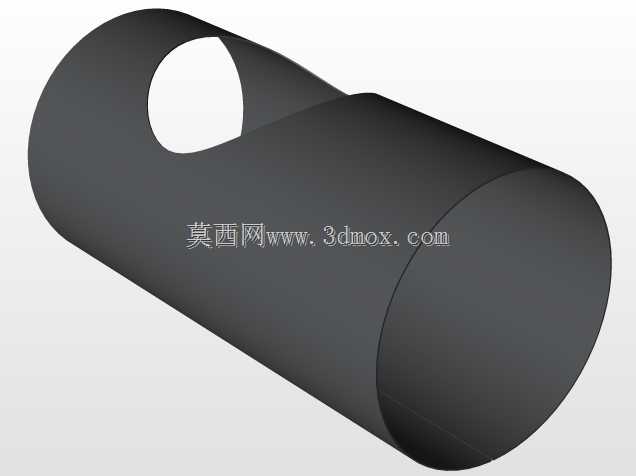

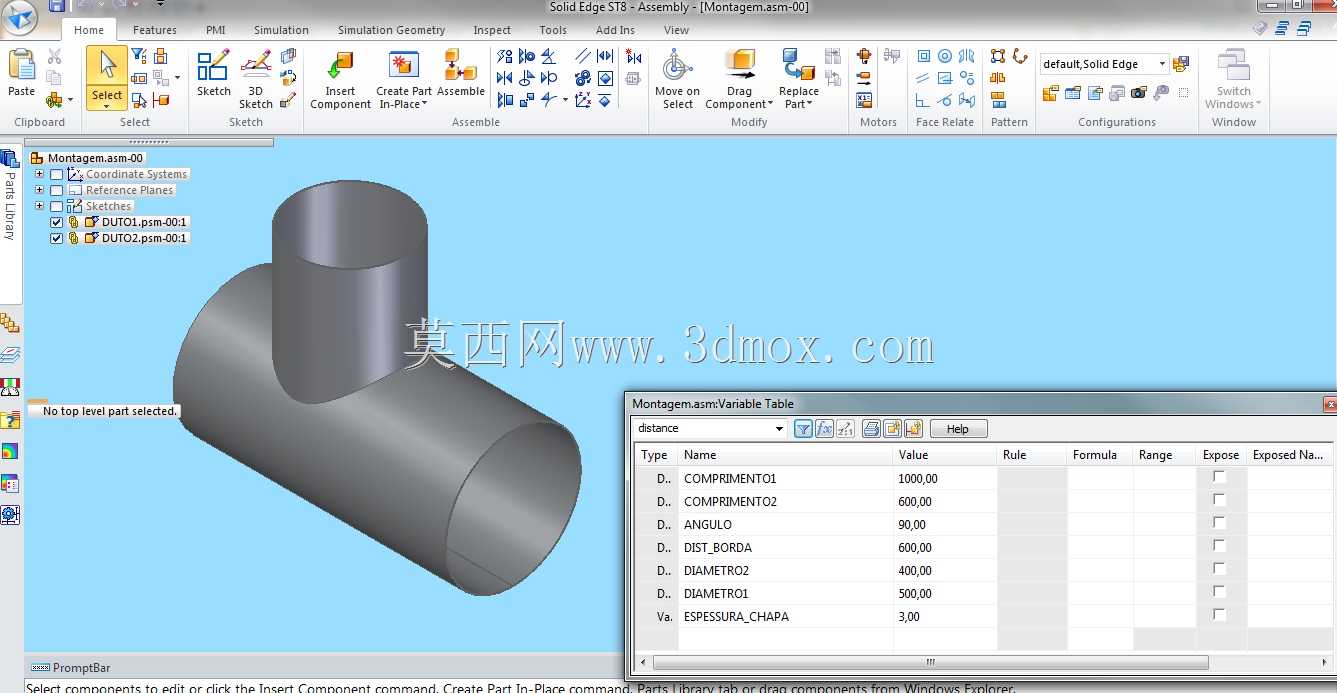

  在实际建模过程中,这类参数化结构需要特别注意特征的先后逻辑顺序:首先建立全局参数表,明确各个变量的取值范围与合理区间,避免输入不合理参数导致模型生成失败;其次先构建主管的内外壁实体,再根据正交位置定位支管的草图基准,确保两个管道的轴线在同一平面内相交,避免出现偏心错位;之后通过布尔运算切除相交区域的多余材料,再对相贯线位置的棱边做符合工艺要求的圆角处理,最后在两端部预留焊接坡口的特征,所有特征都要完全约束,不存在自由尺寸,确保参数修改时模型不会出现特征失效、几何扭曲的问题。

  对于现场施工而言,这类参数化生成的构件可以直接导出相贯线的切割坐标,给数控相贯线切割机提供精准的加工数据,不需要人工在管材上放线划线,能大幅提升现场加工的精度与效率,减少因为相贯线切割偏差导致的焊接间隙过大、焊材浪费、焊缝强度不足等问题。同时,参数化模型可以快速生成不同规格的工程图,自动标注对应尺寸,减少绘图人员的重复劳动,在批量管路设计项目中,这类通用参数化构件的应用能让整体设计效率提升六成以上,也能统一不同设计人员的建模标准,避免因为个人建模习惯差异导致的构件不通用、装配匹配度差等问题。
