户外商用烟熏颗粒烧烤炉结构设计

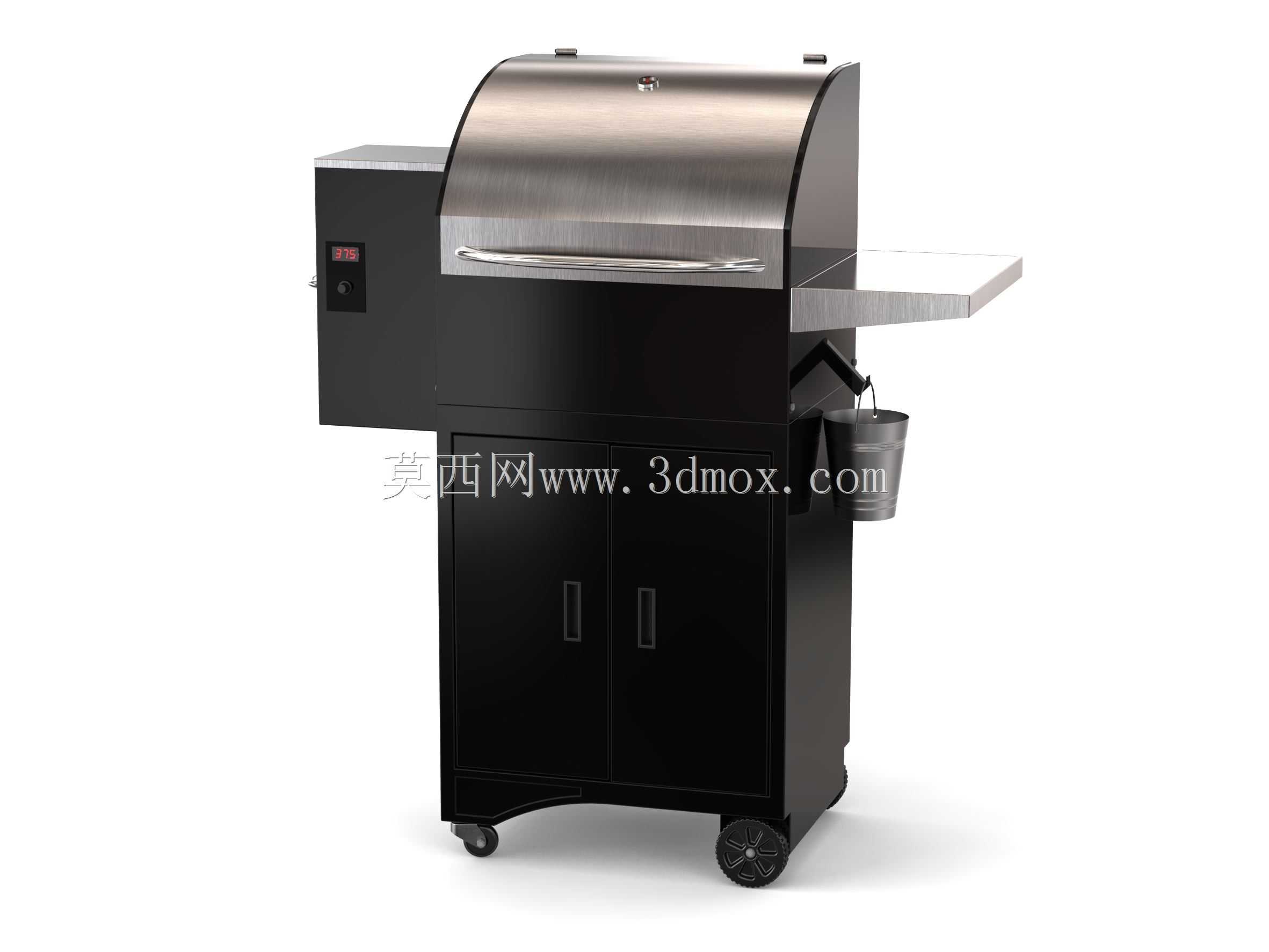

　　这款颗粒烧烤设备主要面向户外餐饮经营、庭院聚餐、露营营地配套等场景使用，区别于传统炭烤、气烤设备，它以木质颗粒为燃料，能够实现长时间稳定温控，兼顾烟熏、直烤、焖烤等多种烹饪需求，适合加工牛排、肋排、整禽、熏肠等不同食材，在商用场景下可支撑连续数小时的出餐作业，家用场景下也能满足多人聚会的烹饪量。从结构设计来看，设备整体采用立式柜式布局，上部为拱形焖烤腔，不锈钢材质的腔盖搭配长条形拉手，开合时受力均匀，拱形腔体能够让内部热空气形成循环对流，避免局部温度过高导致食材烤焦，腔盖顶部预留的测温点位可实时反馈腔体内温度，配合侧边的电控模块实现进料与风量的自动调节，无需人工频繁添料调整火力。腔体右侧延伸出的不锈钢置物台可临时放置待烤食材、

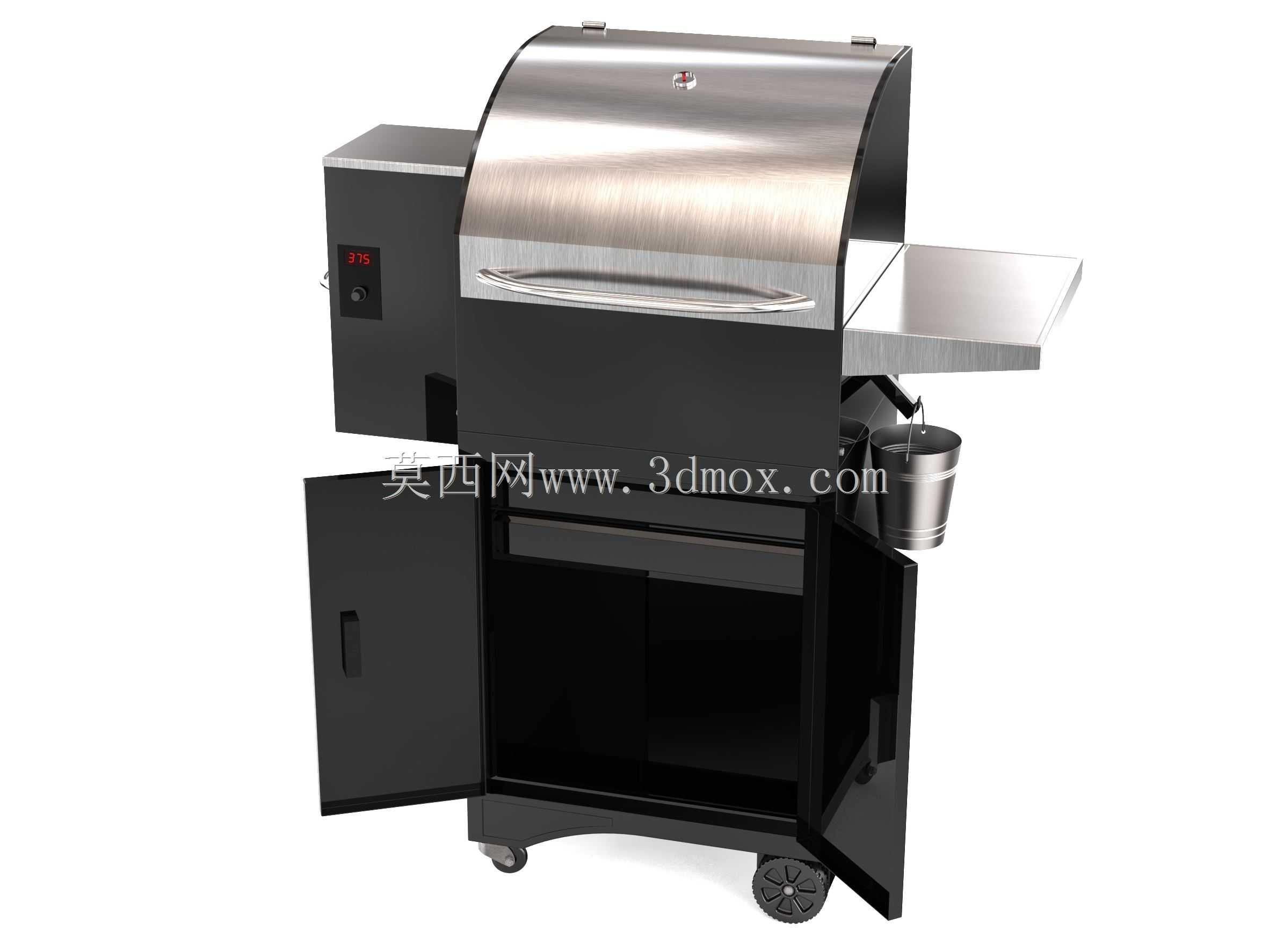

　　调料工具或是烤好的成品，侧边悬挂的金属桶用于收纳烤签、清洁工具或是承接滴落的油污，避免作业过程中杂物散落。下部的双开门柜体一方面用于储存木质颗粒燃料，隔绝外界潮气避免燃料受潮影响燃烧效率，另一方面可容纳接油盘、灰斗等易清洁部件，日常维护时只需抽出灰斗清理燃烧后的灰烬，抽出接油盘倒掉积存的油污即可，无需拆解整机结构。底部配置的四个脚轮中两个带刹车结构，既方便在营地、庭院内灵活移动调整摆放位置，停靠时踩下刹车即可固定设备，避免作业过程中设备滑移引发安全隐患。设计过程中重点考量了燃烧系统与腔体的隔热衔接，燃烧仓位于腔体左侧，通过送料螺杆将颗粒从下部料仓输送至燃烧盆，电控模块根据设定温度调整送料速度与风机风量，热风通过导流结构均匀送入烤腔，

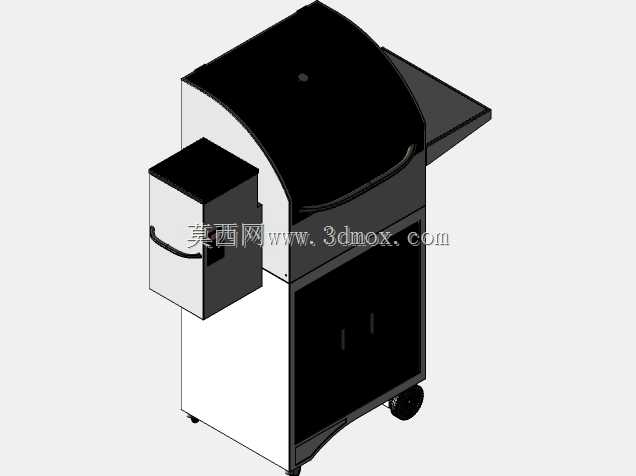

　　燃烧产生的烟气经过二次燃烧结构降低颗粒物排放，同时让烟气裹挟的木质香气附着在食材表面，形成烟熏风味。外形尺寸上，设备整体宽度控制在1.3米以内，深度约0.7米，高度约1.2米，摆放时仅需预留后侧0.2米的散热空间，侧边预留0.3米的操作空间即可满足使用需求，无需过大的安装场地，不管是商用门店的外摆区还是家庭庭院的露台区域都能轻松放置。结构建模时对各个部件的装配公差做了细化，腔盖与腔体的衔接处采用耐高温密封胶条，减少热量流失提升温控精度，柜门与柜体的配合间隙控制在2毫米以内，避免杂物进入料仓影响燃料储存，侧边置物台采用翻折式结构设计，运输或闲置时可向下翻折收起，进一步缩小设备的占用空间。脚轮的安装位置做了加强筋处理，

　　因为设备满料加上烹饪食材后的总重量接近100公斤，加强结构可避免移动过程中脚轮连接处出现变形断裂。电控模块的安装位做了隔热隔离设计，通过隔热板将电控元件与燃烧仓、烤腔的高温区域隔开，避免长期高温环境导致电子元件老化失效，延长设备的整体使用寿命。接油盘的导流坡度设计为5度，烤制过程中食材滴落的油脂会顺着坡度流向集油口，最终汇入下部的接油桶，避免油脂在高温腔体内积存引发明火，提升使用过程的安全性。烤腔内部的烤网采用分层设计，可根据食材类型调整烤网高度，靠近热源的下层适合高温快烤薄切食材，上层适合低温慢熏大块食材，不同层之间的高度差为10厘米，可同时容纳不同烹饪要求的食材同步加工，提升作业效率。
