阶梯轴类带圆盘凸台机械连接构件

　　这类带圆盘凸台的阶梯轴构件，在轻工输送设备、小型工装夹具、手动操作机构里的应用场景十分广泛，很多时候会作为手动旋钮的传动芯轴、小型压装机构的定位导柱，或是带限位功能的铰接销轴使用，区别于普通光轴的核心点，就是端部的圆盘结构可以直接承担轴向限位、端面承压的作用，不需要额外加装轴用挡圈或者锁紧螺母，能减少装配环节的零件数量，降低小型设备的装配复杂度。

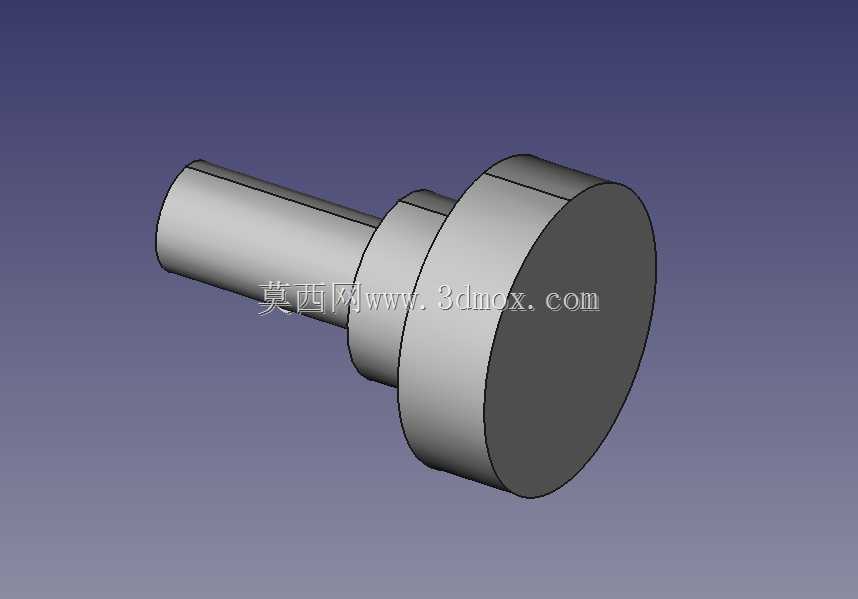

　　从结构功能上看，该构件分为三个功能段，最外侧的长圆柱段是装配导向段，主要用于穿入配套的轴套、铰接孔或者直线轴承内，承担径向承载与滑动/转动导向的作用，设计时该段的外径公差通常会根据配合需求选取，间隙配合场景下一般取h7公差等级，过渡配合场景下可选取k6等级，表面粗糙度根据滑动频率控制在Ra1.6到Ra3.2之间，减少往复运动或者转动时的磨损。中间的短阶梯段是过渡避让段，主要作用是规避装配时的干涉问题，比如当长圆柱段穿入安装孔后，中间段可以容纳安装孔端部的倒角、焊缝凸起或者密封件的唇边结构，避免装配时出现卡滞，同时该段的轴肩也可以作为二级定位面，当需要在长圆柱段加装弹性垫圈、阻尼圈的时候，这个轴肩可以提供稳定的支撑端面。端部的大直径圆盘段是核心功能段，一方面承担轴向限位的作用，当轴体受轴向力向外窜动时，圆盘端面会直接抵靠在安装基座的表面，限制轴的最大窜动行程，另一方面这个圆盘也可以作为受力承载面，比如作为手动旋钮的贴合面、压装作业的承压面，或是弹簧的支撑端面，圆盘的厚度设计需要根据承受的轴向载荷核算，避免受冲击载荷时出现端面变形，圆盘与中间轴段的过渡位置需要加工圆角，减少应力集中，避免交变载荷下出现轴根断裂的问题。

　　在设计思路上，这类构件优先考虑加工工艺性，整体采用回转体结构，完全可以通过普通车床一次装夹完成全部外圆、端面的加工，不需要复杂的铣削或者多工序装夹，适合小批量量产或者单件维修加工，材料选择上根据使用场景调整，无腐蚀的常规工况下选用45号钢调质处理即可，表面硬度可以达到HB220-250，兼顾强度与切削性能，如果是用于潮湿环境或者有防锈需求的场景，可以选用304不锈钢材质，不需要额外做表面发黑或者镀锌处理，如果是用于轻量化的手动操作机构，也可以选用硬质铝合金加工，降低整体构件重量，提升操作手感。

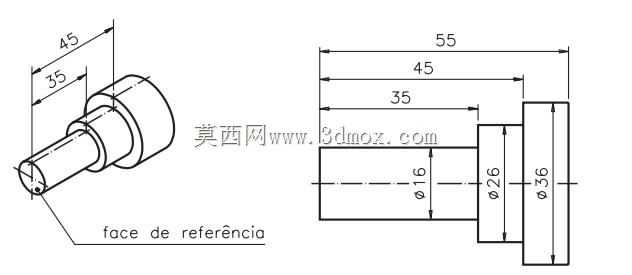

　　从安装边界来看，设计时需要明确几个核心尺寸约束：长圆柱段的长度必须大于安装基座的通孔厚度，保证装配后轴端有足够的伸出量用于连接其他构件，同时伸出长度不能过长，避免运动过程中与其他部件发生干涉；中间过渡段的直径要小于长圆柱段直径1-2mm，长度根据避让需求确定，通常控制在3-8mm之间，过长会降低轴体的整体刚性；端部圆盘的直径需要比安装孔直径大4mm以上，保证有足够的接触面积承担轴向载荷，同时圆盘直径不能过大，避免占用过多的安装空间，圆盘的端面需要保证与轴线的垂直度，控制在0.02mm以内，避免限位时出现偏载，导致轴体转动或者滑动时出现卡滞。

　　实际应用中，这类构件还可以根据需求做结构衍生，比如在长圆柱段的端部加工横向销孔，用于安装开口销连接外部连杆，或是在圆盘端面加工一字槽、内六角孔，方便用工具拧紧固定，也可以在圆盘的外圆加工滚花，直接作为旋钮的握持部分使用，不需要额外加装塑料旋钮，进一步精简结构。需要注意的是，如果该构件用于转动频率较高的场景，长圆柱段需要设计润滑油槽，或者配套含油轴套使用，降低长期运转的磨损量，如果是用于定位场景，长圆柱段可以设计一小段锥度，提升定位的重复精度。
