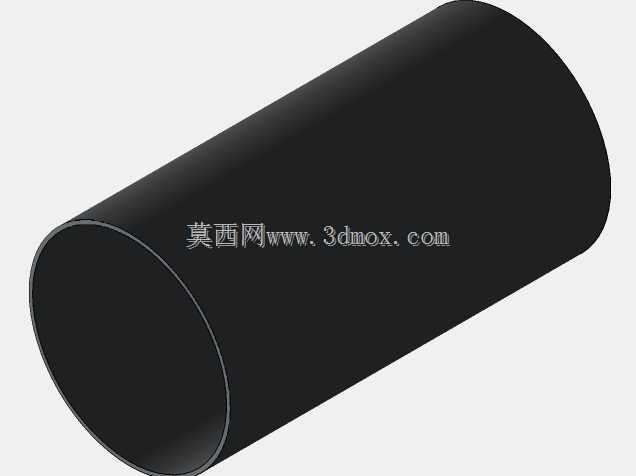

GOST标准布线用工业钢管三维设计模型

　　在流体输送、电气布线集成的工业场景里，这类符合GOST 10704标准的钢管是管路系统搭建的基础元件，日常在液压站管路排布、车间压缩空气干线铺设、设备本体线缆防护布线等场景都能见到它的应用，和普通民用管材不同，工业场景下的这类钢管需要兼顾结构强度、尺寸一致性与安装适配性，才能满足长期稳定运行的要求。做三维布线库设计的时候，首先要考虑的是实际安装的边界约束，这类钢管的外径、壁厚公差都严格遵循对应标准要求，建模时不能只做光杆的拉伸特征，要把不同通径对应的端部处理细节做全，比如焊接端的坡口尺寸、螺纹连接端的有效螺纹长度，还有管身的直线度公差对应的建模参考基准，这些细节直接影响后续布线时的干涉检查结果。

　　很多刚接触管路设计的工程师容易忽略钢管的最小弯曲半径限制，在布线库配置里，这类钢管的弯曲参数是和实际加工能力绑定的，不同壁厚对应的最小冷弯半径都要提前在模型配置里预设好，避免后期出工程图的时候出现无法加工的设计问题。从实际使用场景来看，这类钢管既可以作为流体介质的输送通道，输送低压液压油、压缩空气、冷却循环水等工业介质，也可以作为设备线缆的防护套管，在机床、自动化生产线的本体布线中，穿入钢管的线缆可以避免被运动部件剐蹭，也能抵御车间内的切削液、焊渣飞溅对线缆外层的腐蚀与损伤。建模过程中，管段的连接配合面是设计重点，不管是和法兰对接的端面、和管接头旋合的螺纹段，还是和管夹配合的管身圆柱面，都要保证尺寸公差带和实际加工要求一致，

　　这样在装配体里调用的时候，才能实现精准的配合约束，不会出现配合面过定义或者间隙过大的问题。在SolidWorks布线库的配置逻辑里，这类钢管的不同规格是通过设计表来驱动的，把标准里规定的所有通径、壁厚对应的参数都录入设计表，调用的时候只需要选择对应规格，就能自动生成符合尺寸要求的管段模型，同时还能自动匹配对应的管夹、接头等标准件，大幅提升管路设计的效率。考虑到现场安装的实际需求，模型里还要预留出安装操作的空间边界，比如管段和相邻结构件的最小安装间隙、法兰螺栓拧紧的操作空间、管夹固定的安装位尺寸，这些细节如果在建模阶段没有考虑到，现场安装的时候很容易出现管段无法就位、螺栓没法拧紧的问题，轻则需要现场切割修改管段，

　　重则要重新调整整个管路的排布路线，耽误项目进度。从结构特性上来说，这类焊接钢管的焊缝位置在建模时也做了对应简化处理，既保留了焊缝的结构特征用于强度校核的参考，又不会因为细节过多导致模型占用过大的装配体资源，在大型设备的整体装配里，管路系统往往包含上百个管段、接头、阀件，每个零件的模型轻量化程度直接影响整个装配体的打开和操作流畅度。另外，在做管路的应力分析参考时，模型的壁厚参数是直接关联材料属性的，不同壁厚的钢管对应的承压能力不同，建模时把材料属性和规格参数做了关联配置，选型的时候可以直接根据系统工作压力筛选对应规格的管段，不用再反复查标准核对参数，减少设计过程中的人为失误。很多现场运维的反馈里，管路系统的泄漏点大多出现在管段和接头的连接位置，所以在建模时特意把连接段的配合长度做了准确还原，保证装配时的插入深度符合安装规范要求，从设计源头降低后期运行的泄漏风险。在布线库的使用逻辑里，这类钢管模型还支持自动生成管路下料长度，在三维布线完成后，可以直接导出每个管段的下料尺寸、弯曲角度、端部处理要求，直接对接车间的切管、弯管设备，不用人工再去测量统计尺寸，大幅提升从设计到加工的转化效率。
