ANSI200标准滚子链传动结构设计

　　在重载工业传动场景中，滚子链是应用极为广泛的挠性传动部件，ANSI200规格属于大节距重载滚子链范畴，常被配置在矿山输送设备、重型工程机械、大型农业机械、冶金生产线的动力传递路径中，相比带传动，它不存在打滑风险，传动比精度更稳定，相比齿轮传动，它能适应两轴中心距较大的布置场景，安装容错空间更充足，日常维护的便捷性也更优。

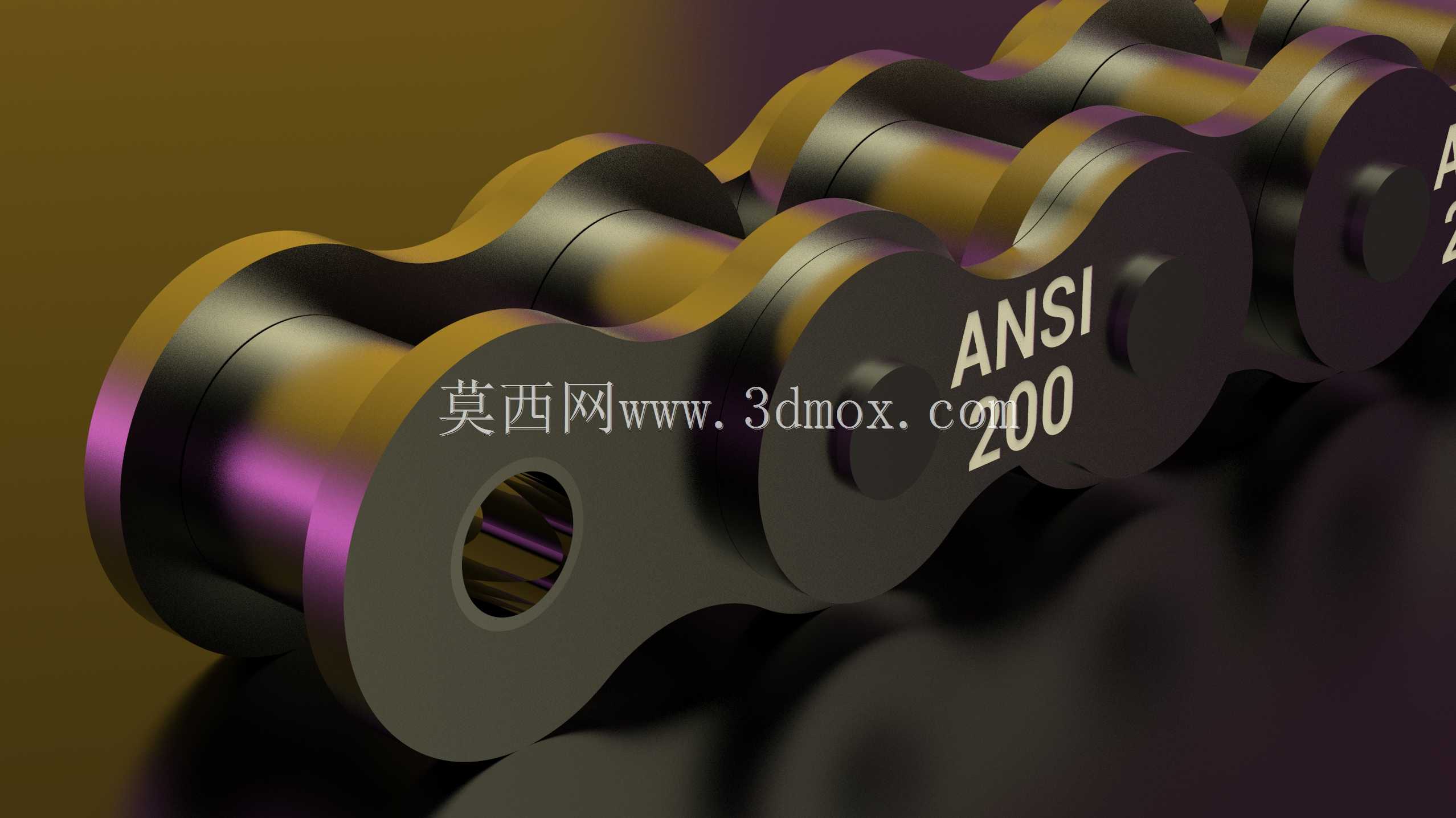

　　这款滚子链的设计完全遵循ANSI标准的尺寸规范，单节链节由内链板、外链板、销轴、套筒、滚子五个核心零件装配而成，各零件的配合精度直接影响整链的使用寿命与传动平稳性。设计过程中首先明确了链板的受力特性：链板在传动过程中承受反复的交变拉应力，同时在链条绕入链轮的瞬间会承受附加的弯曲冲击，因此链板采用了8字形的外形轮廓，这种轮廓能保证链板各个截面的抗拉强度趋近一致，避免应力集中导致的链板断裂失效，链板的孔位与销轴、套筒的配合采用过盈配合，保证装配后链节不会出现松脱错位。

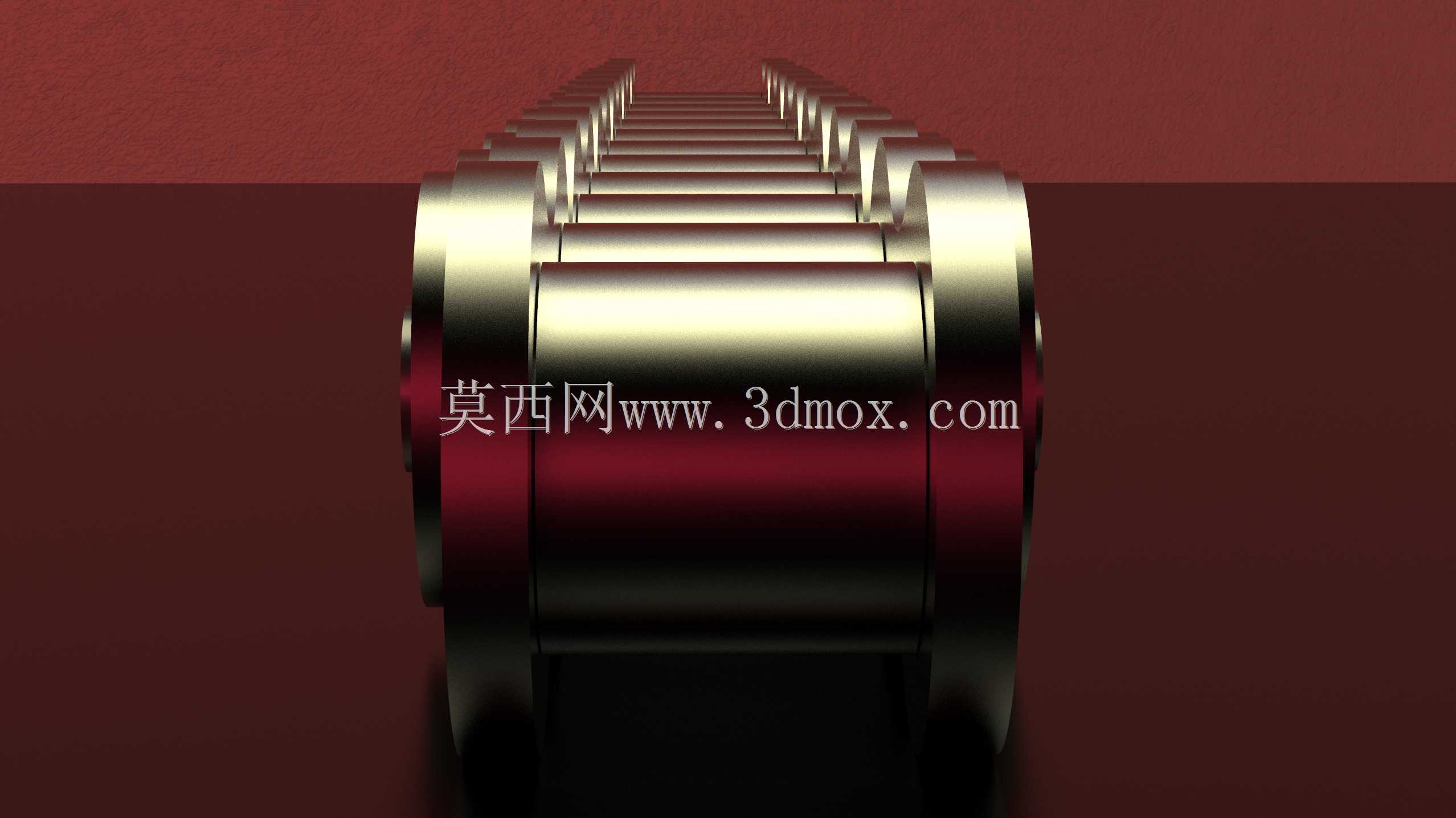

　　套筒与滚子的配合采用间隙配合，保证滚子能在套筒上自由转动，当链条与链轮轮齿啮合时，滚子会沿轮齿齿面滚动，将滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损量，同时能缓冲啮合瞬间的冲击载荷。销轴穿过套筒与两侧外链板固定，是链节之间铰接转动的核心承载件，销轴的表面做了硬化处理，提升耐磨性能，芯部保留足够的韧性，避免承受冲击载荷时出现断裂。

　　从安装边界来看，ANSI200滚子链的节距尺寸符合美标重载链条的规范，适配对应齿数的ANSI标准链轮，安装时需要保证两轴的平行度偏差控制在允许范围内，否则会出现链条单侧偏磨、跳齿甚至脱链的故障。链条的张紧度需要根据中心距、传动功率、运行转速调整，过松会导致运行过程中链条抖动、啮合冲击增大，过紧则会加剧销轴与套筒、滚子与链轮的磨损，额外增加轴承的径向载荷。

　　在实际设备选型应用中，这类大节距滚子链通常用于低速重载的传动工况，运行线速度一般不超过15m/s，传递功率范围覆盖数十到上百千瓦，能在多粉尘、有一定油污、环境温度波动较大的车间、矿山、户外工地场景下稳定工作。设计建模时，需要严格控制各零件的同轴度、配合间隙，装配完成后需要验证相邻链节的铰接转动灵活性，不存在卡滞、松旷的问题，同时要保证整链的长度累计偏差在标准允许范围内，避免安装时出现链条过长或过短无法适配链轮中心距的问题。

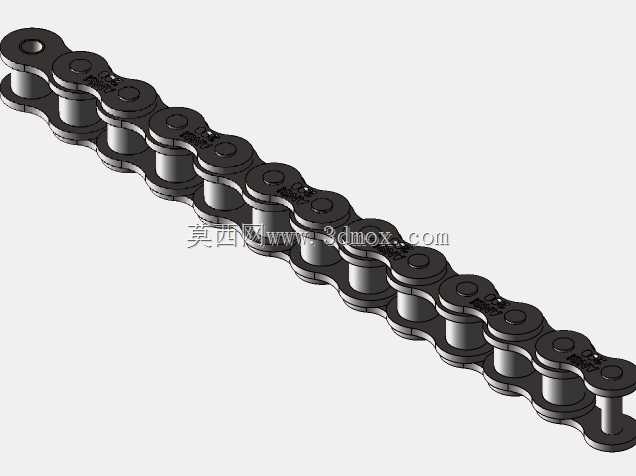

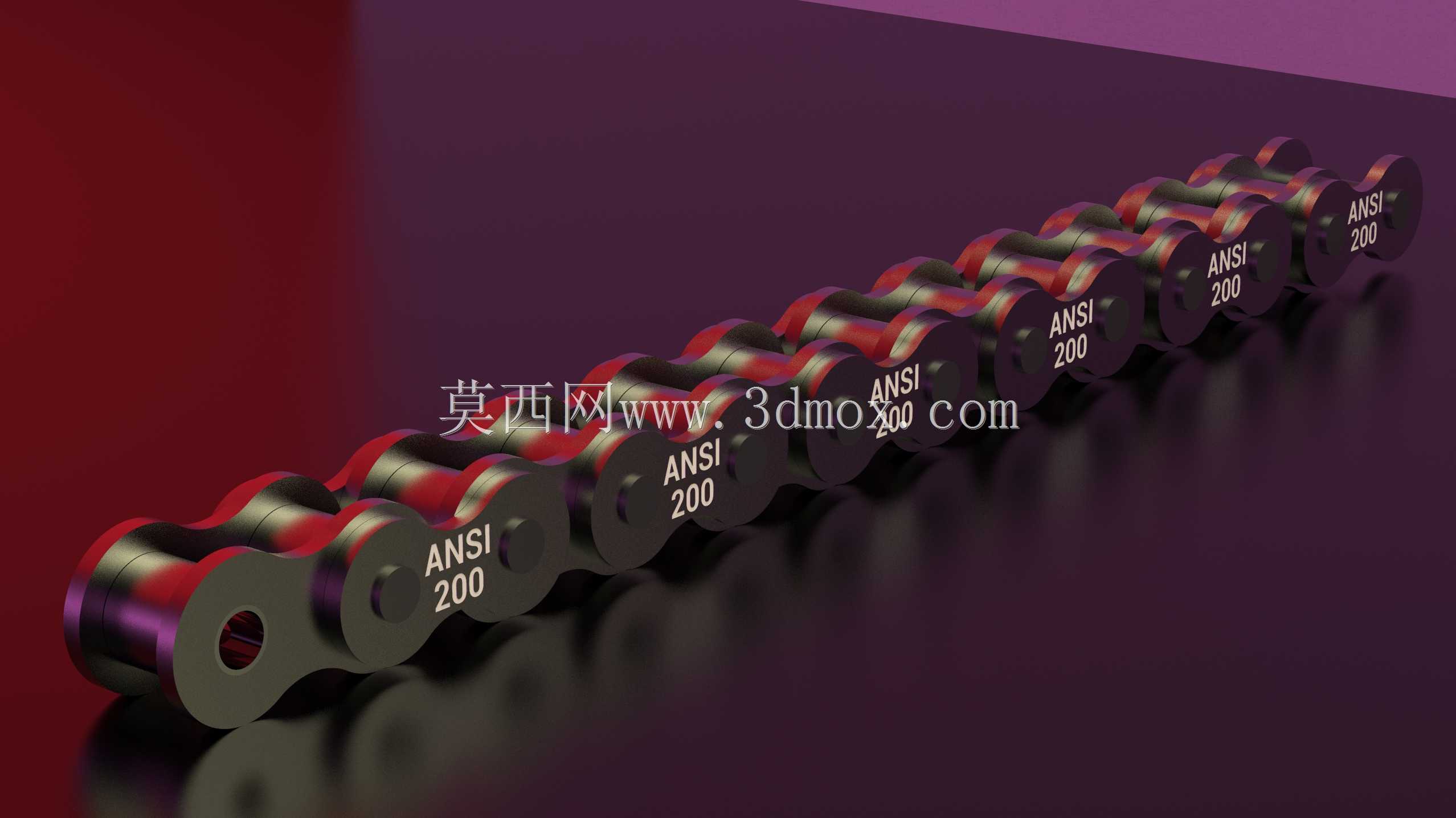

　　在不同的应用场景中，这类滚子链还可以根据需求配置附件，比如在链板上加装弯板、附板，用来安装输送料斗、刮板等构件，直接作为输送链条使用，拓展了产品的适用范围。建模过程中对链板的倒角、销轴的端部铆接结构都做了还原，能直观呈现链条的实际装配关系，对于做传动系统设计、设备改造的工程师来说，能直接用于装配校验、运动仿真，验证链条与链轮的啮合轨迹、张紧行程是否满足设计要求，避免实际加工装配后出现干涉、啮合不良的问题。

　　日常运维层面，这类重载链条需要定期加注润滑脂，让润滑油渗入销轴与套筒的配合间隙，形成油膜降低磨损，同时要定期检查链节的磨损量，当链节伸长量超过原长度的3%时，就需要及时更换整链，避免出现跳齿、断链的设备事故。设计时也考虑了链条的互换性，所有零件的尺寸都符合标准规范，损坏的单节链节可以单独拆卸更换，降低设备的运维成本。
