NASA航天设施专用快锁式扶手夹持组件

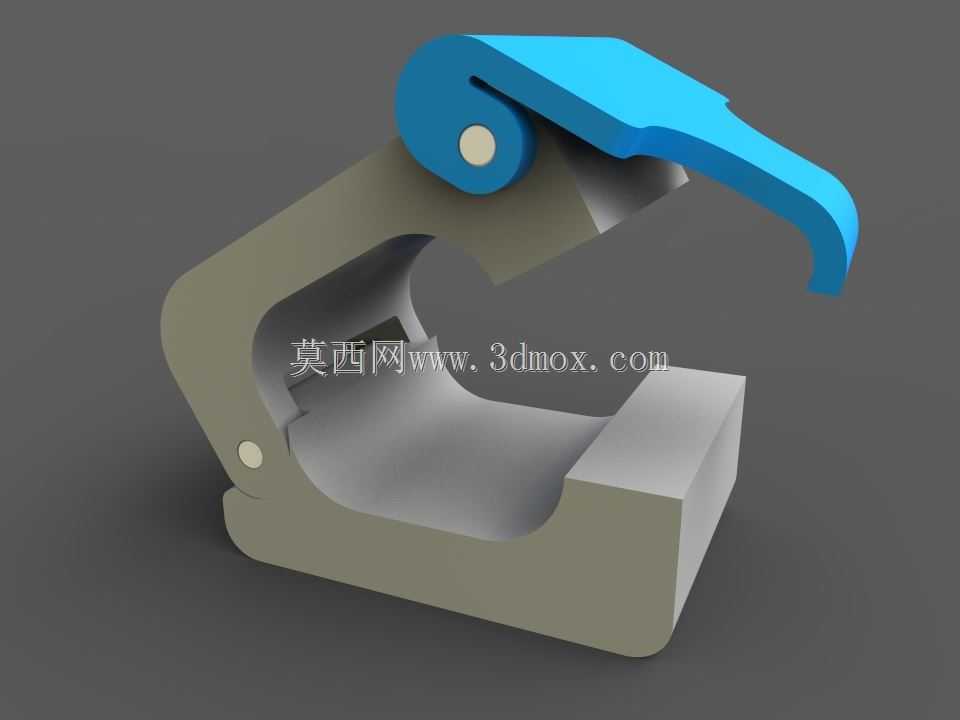

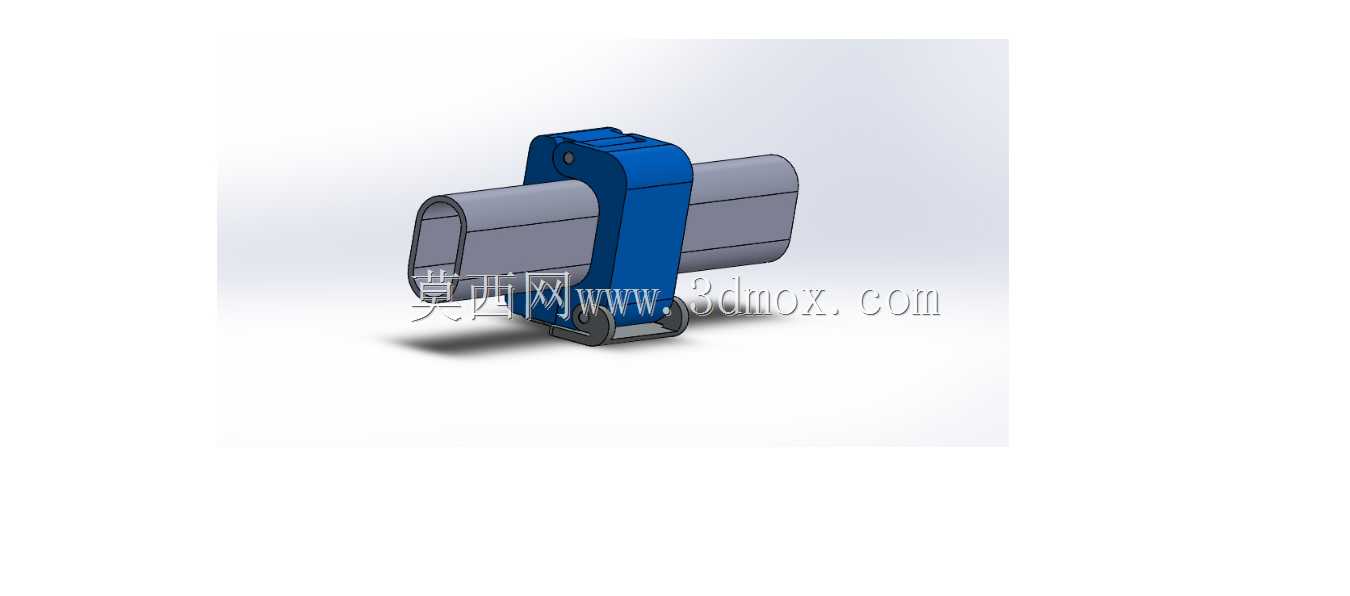

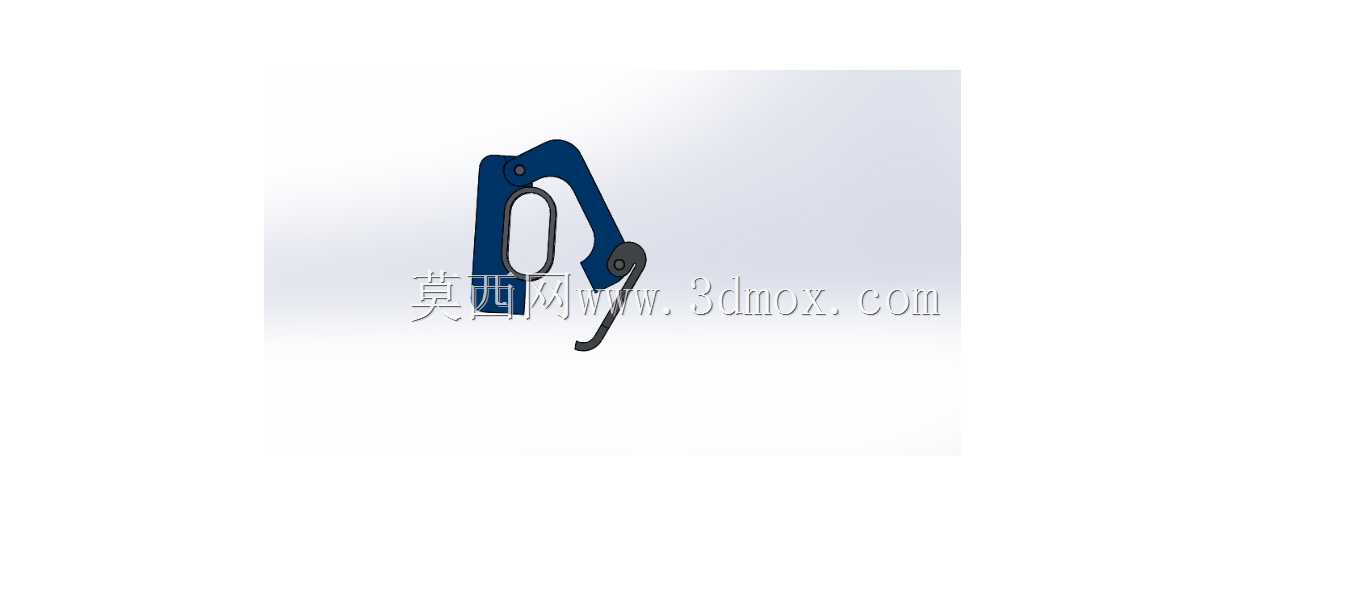

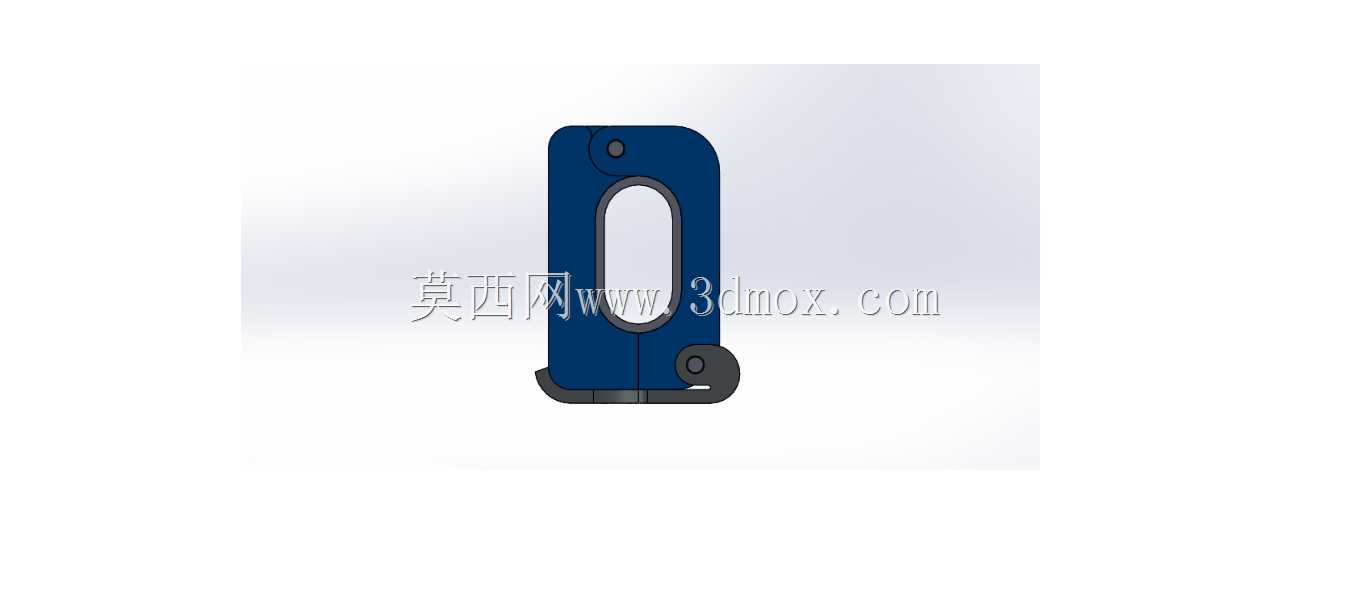

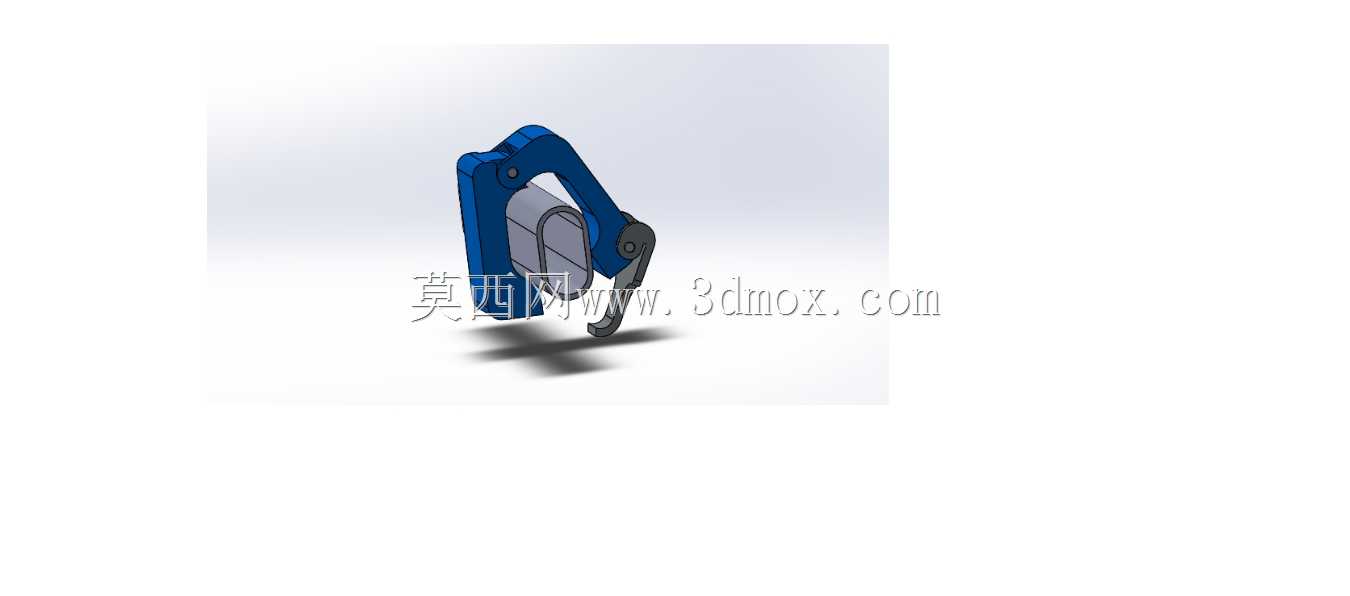

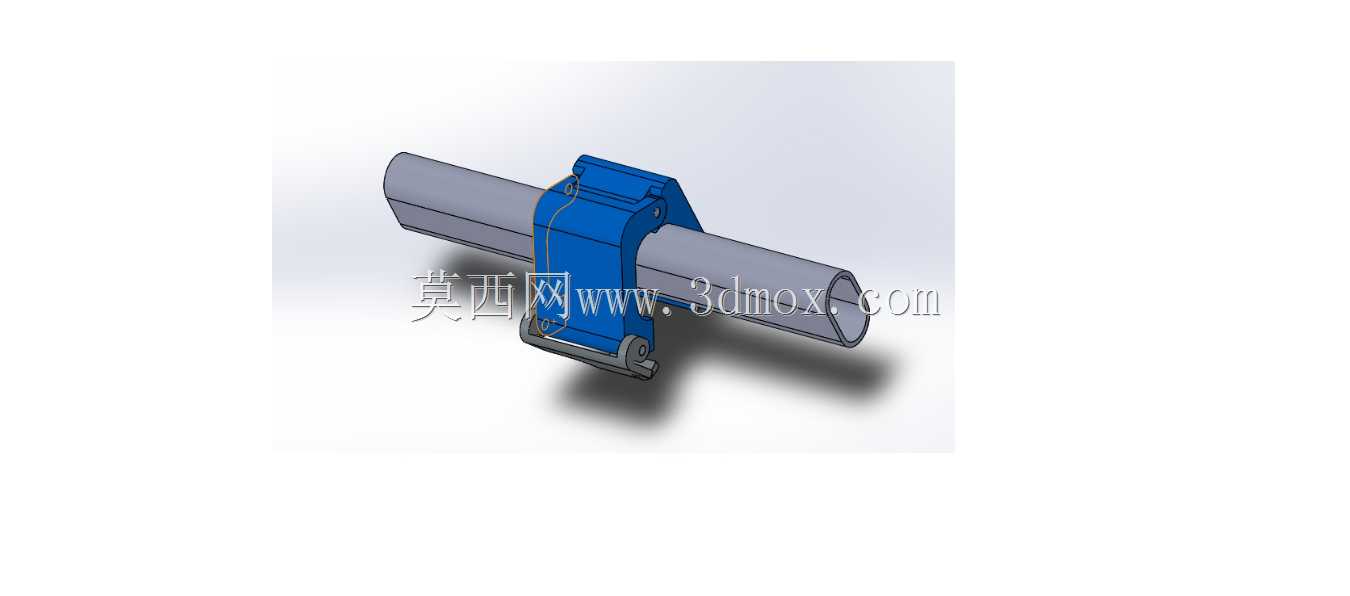

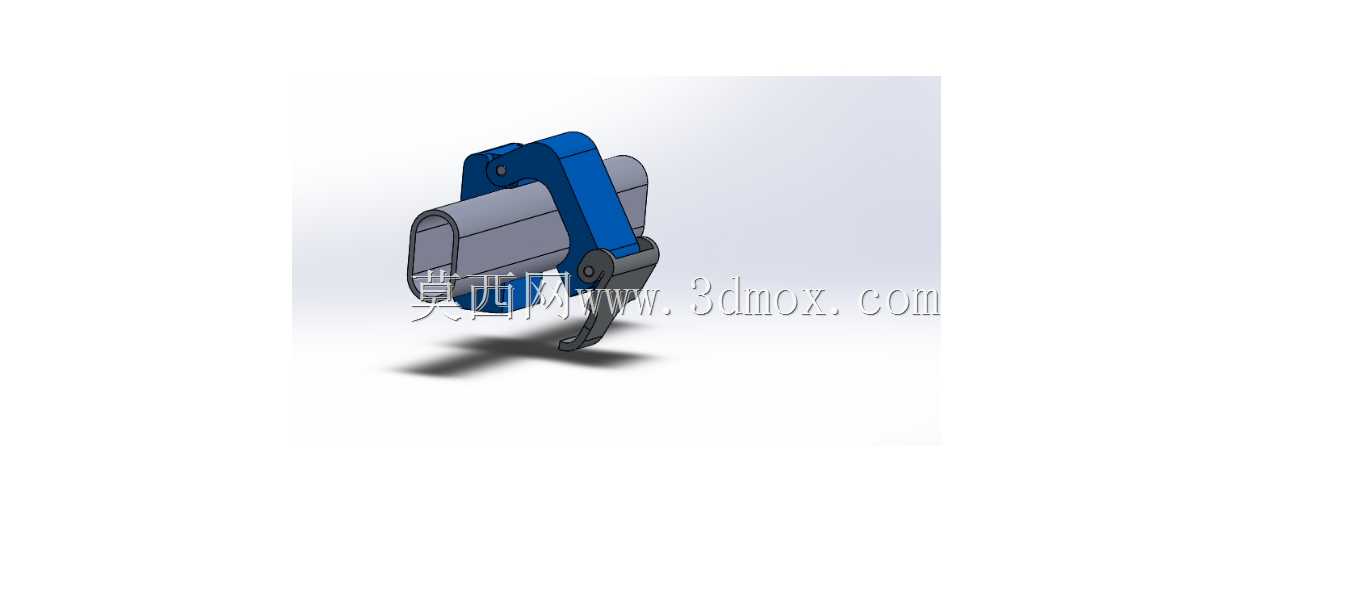

　　这类夹持组件最初是为航天载人舱内、舱外扶手配套的快装锁紧结构开发，核心应用场景覆盖航天器舱段外围扶手的临时附件挂载、舱内运维工具的快速固定，以及地面模拟训练阶段扶手配套工装的快速装夹，区别于普通民用夹具，其对锁紧可靠性、操作便捷性、重量控制的要求远高于常规工业场景。整个组件采用杠杆式偏心锁紧原理，活动压臂通过销轴与C型基座铰接，压臂头部的弧形勾边在闭合状态下可完全贴合圆柱形扶手的外曲面，基座内侧的承载面做了适配弧面的沉台设计，夹持时不会对扶手表面的防滑涂层造成压损，同时能提供足够的静摩擦力防止挂载件沿扶手轴向滑动或周向转动。从安装边界来看，组件整体闭合状态下的外形尺寸控制在1.735英寸×0.754英寸的包络范围内，

　　C型开口的尺寸适配航天领域通用规格的扶手管径，安装时不需要额外工具，单指扳动压臂即可完成解锁与锁紧动作，在航天员穿着舱外航天服、手套操作灵活性受限的工况下，这种大操作力臂的设计能大幅降低操作难度，避免出现戴手套时无法操作小型紧固件的问题。整套组件拆分后共包含6个独立零件，分别为C型基座、活动压臂、两个铰接销轴、以及压臂内置的弹性复位件、锁紧阻尼件，所有零件均采用工程塑料注塑成型，材料本身具备耐高低温、抗辐照、低挥发的特性，完全满足航天环境下的使用要求，不会在真空环境下释放可凝挥发物对舱载光学设备造成污染。设计阶段优先考虑了无工具操作的需求，压臂的操作面做了加宽的圆弧过渡，没有尖锐棱角，避免操作时划破航天服的外层防护面料；

　　铰接位置的销轴采用过盈压装配合，不需要额外的卡簧或紧固件防脱，减少了装配工序的同时也降低了太空环境下小零件松脱漂浮的风险。基座的承载面预留了标准化的安装接口，可根据实际挂载需求转接不同的功能附件，比如工具挂扣、照明支架、线缆固定座等，不需要对扶手本身做任何打孔或改装，完全依托夹持力实现固定，不会破坏原有扶手的结构强度。在地面测试场景中，这类夹具也可用于航天模拟训练舱的扶手配套工装固定，以及洁净车间内轻质管线、小型工具的快速挂载，其塑料材质不会对洁净室环境造成金属微粒污染，快装快拆的特性能大幅提升工位调整的效率。锁紧状态下，压臂的偏心结构会形成自锁角度，即使受到持续的振动或外力冲击也不会意外松脱，解锁时只需要向上扳动压臂尾部的操作端，

　　即可克服弹性件的预紧力打开开口，整个操作行程控制在合理范围内，不会出现操作幅度过大导致相邻部件干涉的问题。零件的分型面全部设置在非外观、非配合面位置，成型后不需要做额外的表面打磨处理，配合面的尺寸公差控制在适合塑料件成型的精度范围内，既满足装配后的活动顺畅度要求，也不会出现旷量过大导致锁紧失效的问题。从结构受力角度分析，夹持状态下的受力路径全部通过C型基座的主体结构传递，铰接销轴仅承受锁紧过程的转动力矩，长期使用不会出现销轴变形或基座开裂的问题，塑料材质本身的自润滑特性也让铰接位置不需要额外添加润滑剂，满足航天产品的免维护使用要求。
