带导流孔锥筒形布鲁门托夫结构件

　　做结构设计的同行大多接触过这类带曲面特征的锥筒类构件，很多人刚接触生成性形状设计练习时，都会拿这类结构练手，别小看这个看起来线条简单的锥筒，实际落地到生产场景里，它的曲面过渡、底部开孔的排布逻辑，全是贴合实际工况来的。这类锥筒构件最常见的应用场景，是流体输送管路的末端导流段，或是散料分装设备的出料导筒，上宽下窄的锥度不是随便定的，要匹配物料的安息角，避免粉料、颗粒料在筒壁积料挂壁，要是锥度选得不对，生产的时候堵料是常有的事，拆清一次要耗掉班组大半天的时间。

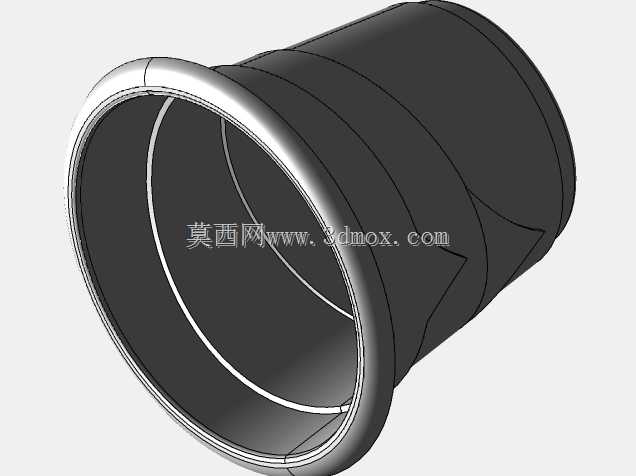

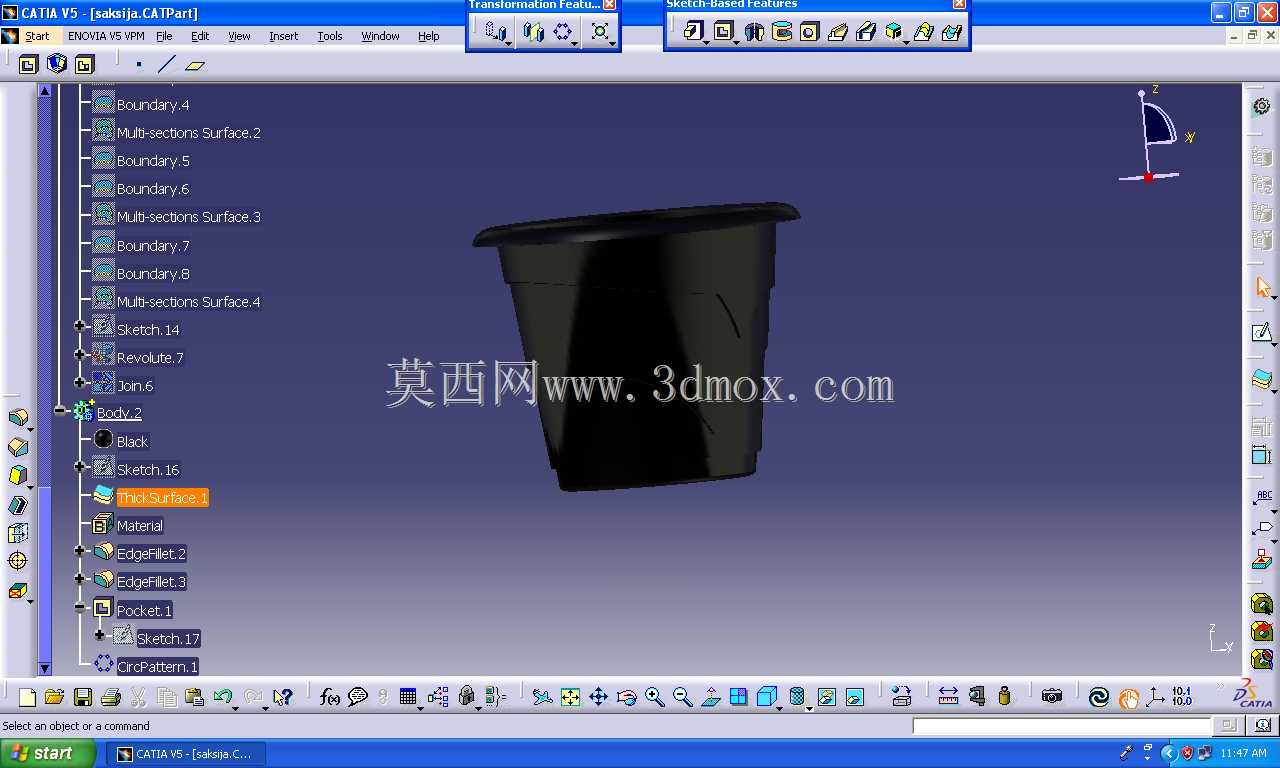

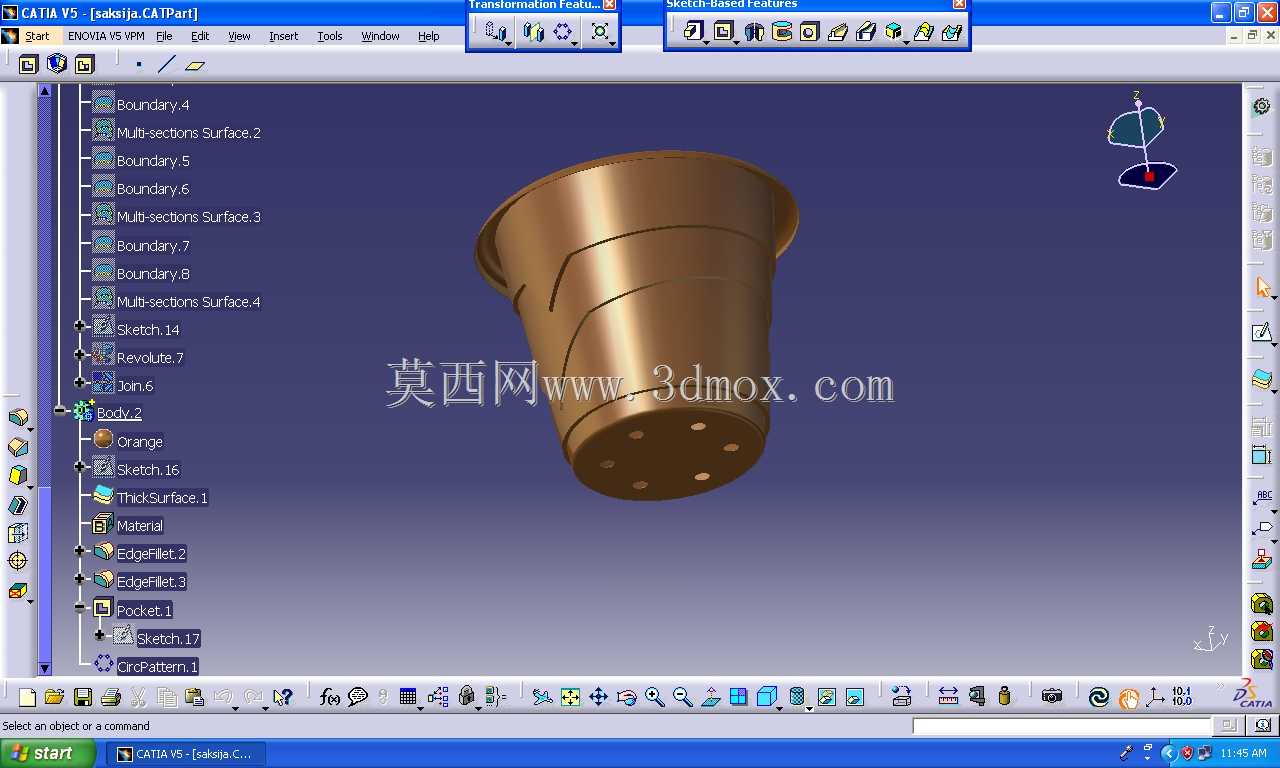

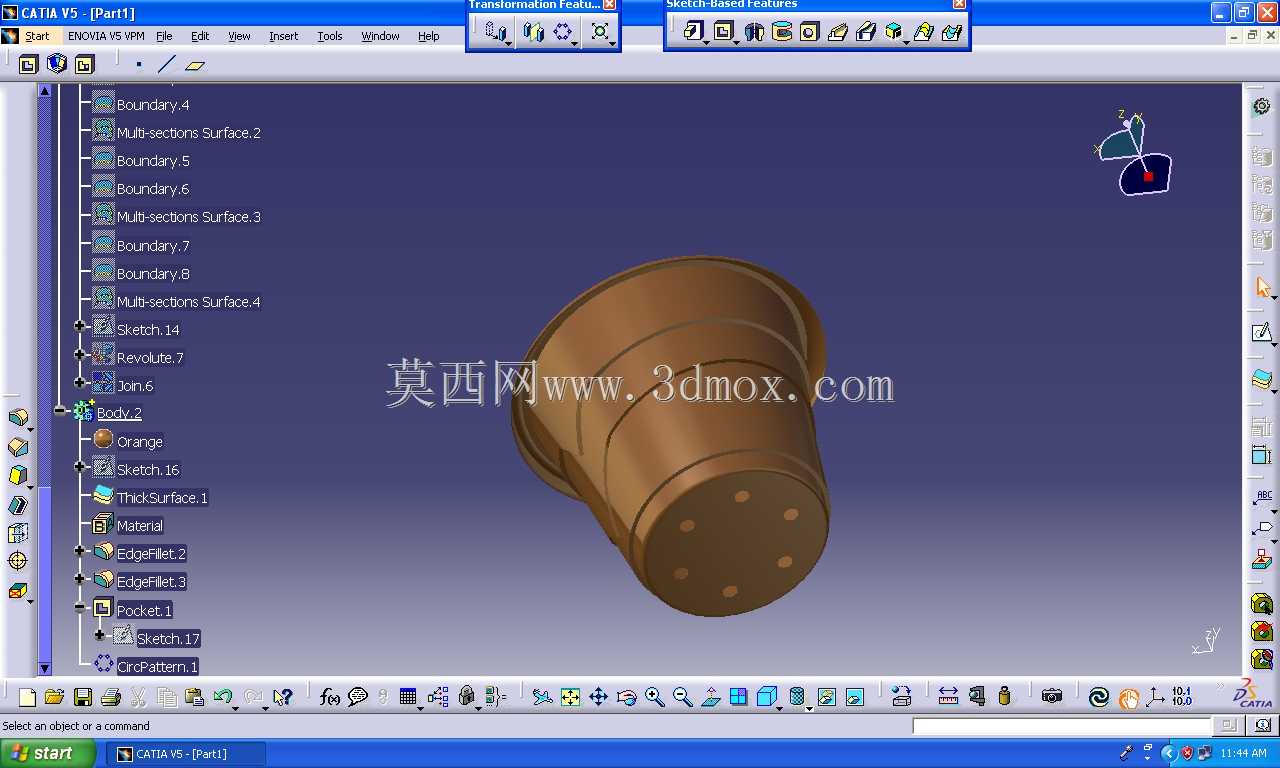

　　从结构特性来看，这个构件的外壁做了多道环向与斜向的凹槽特征，别觉得这些是装饰性的造型，实际使用时这些凹槽一方面能增加筒壁的结构刚度，薄板材加工的锥筒很容易在物料冲击、负压抽吸的时候出现瘪塌变形，这些凹槽相当于内置的加强筋，不用额外增加板材厚度就能提升整体抗变形能力，还能控制构件自重；另一方面斜向的凹槽能在物料下滑过程中起到导流紊流的作用，避免物料直接顺着筒壁直冲底部，减少对底部端面的冲刷磨损，延长构件的使用寿命。底部端面上均匀排布的六个小孔，也不是随便打的，这些孔是安装定位孔，同时兼顾了导流泄压的作用，当锥筒对接下方管路的时候，紧固件穿过这些孔完成端面密封连接，输送过程中筒内裹挟的少量气体可以顺着孔边的预留间隙导出，避免管内出现气堵导致物料输送断流。

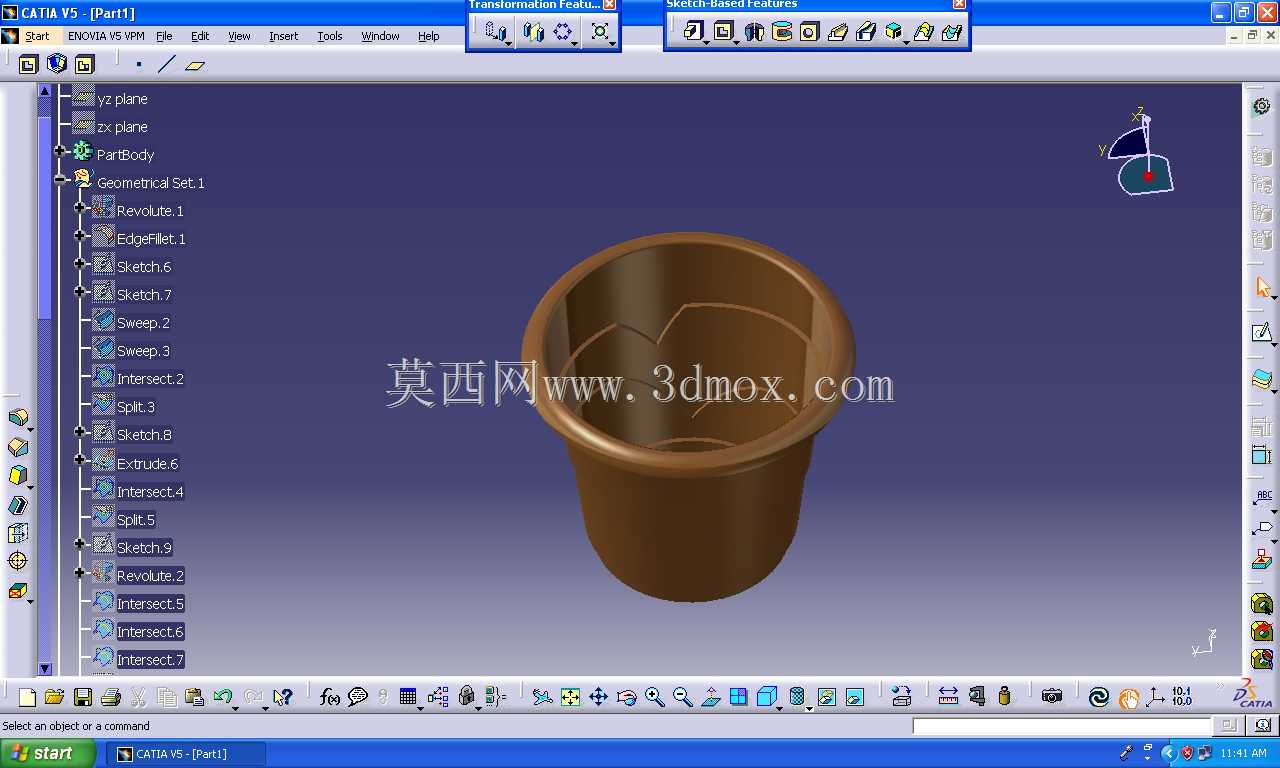

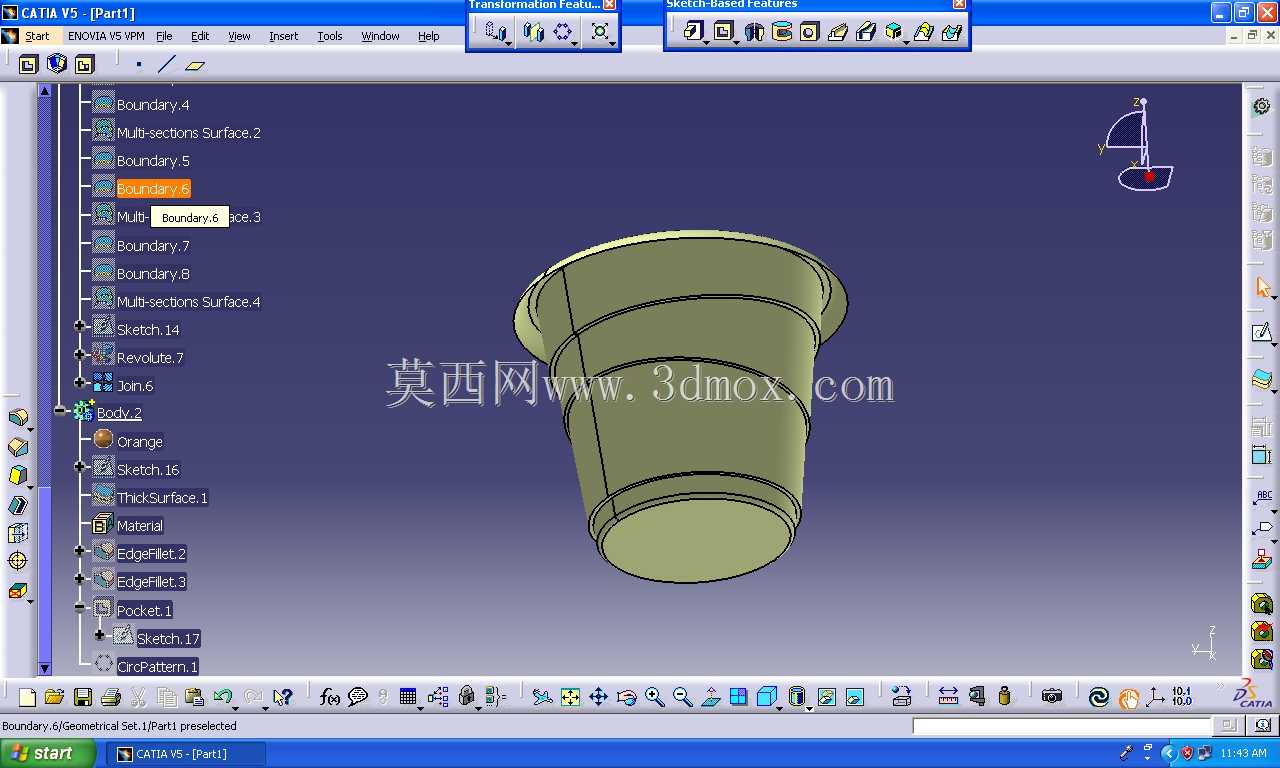

　　做这个构件的三维建模时，首先要确定上下口的直径差与整体高度的比例，先搭出基础回转锥面，再处理外壁的凹槽特征，这里要注意凹槽与锥面的相切过渡，不能出现硬棱，不然加工的时候不管是冲压还是旋压，都会在硬棱位置出现应力集中，生产的时候容易裂，使用过程中也容易从棱边位置磨穿。底部的安装端面要做平面度约束，六个安装孔的位置度公差要控制在合理范围，不然对接安装的时候会出现孔位对不上、密封面压不严漏料的问题。

　　实际选型适配的时候，要先确认安装边界：上口的最大外径要对接上方料仓或管路的出料口尺寸，下口的外径要匹配下方接料管路的内径，整体安装高度要预留出紧固件安装的操作空间，不能让锥筒和周边的机架、管线出现干涉。很多新手做这类练习的时候容易只盯着曲面造型好不好看，忽略了实际安装的边界条件，比如底部安装孔的中心距要和对接法兰的孔位一致，筒壁的凹槽深度不能超过板材厚度的三分之一，不然冲压的时候会出现板材拉裂的问题。另外锥筒内壁的粗糙度也要控制，要是做粉料输送的话，内壁要尽量光滑，减少物料挂壁的可能，外壁的凹槽因为不直接接触物料，粗糙度要求可以适当放宽，控制加工成本。

　　这类构件虽然结构不算复杂，但涵盖了回转曲面建模、特征阵列、曲面过渡、安装位匹配这些基础的机械设计要点，拿来做生成性形状设计练习刚好能把这些基础技能练扎实，练的时候别只照着外形描，多想想每个特征对应的实际作用，比如为什么凹槽是斜向不是直的，为什么底部是六个孔不是四个或八个，锥度选多少的时候物料下滑速度最合适，这些问题想透了，做实际项目的时候遇到同类结构就不会出低级错误。实际生产中这类构件大多用不锈钢或者铝合金板材加工，食品行业用的话还要做内外抛光，化工场景用的话还要做防腐涂层，建模的时候也要把后续加工的工艺余量考虑进去，比如旋压加工的锥筒要预留端口的切边余量，安装孔的位置要避开板材加工的焊缝位置，避免焊缝处强度不够导致安装后开裂。
