sram奥托马蒂克斯自行车16T链轮集线器

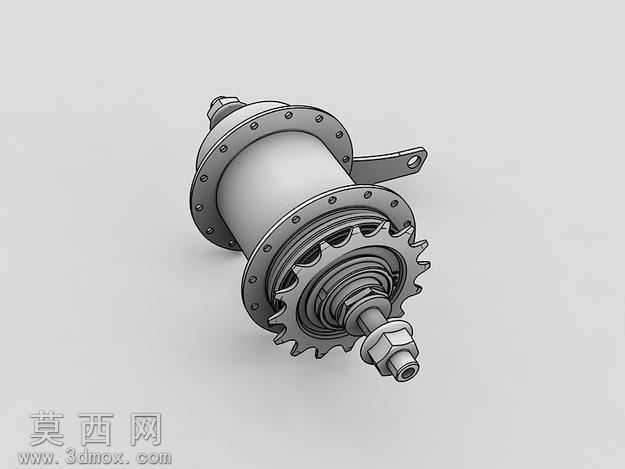

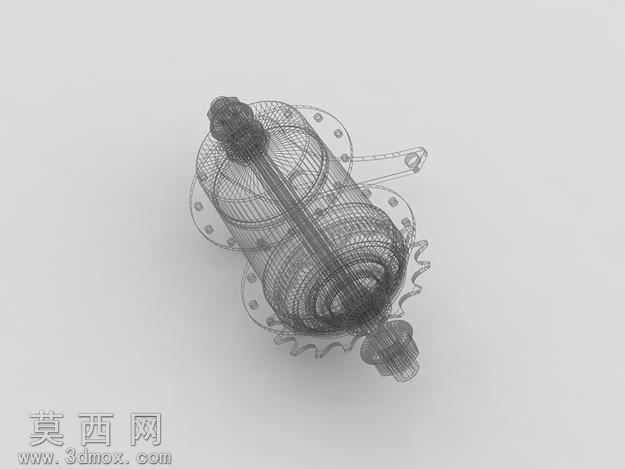

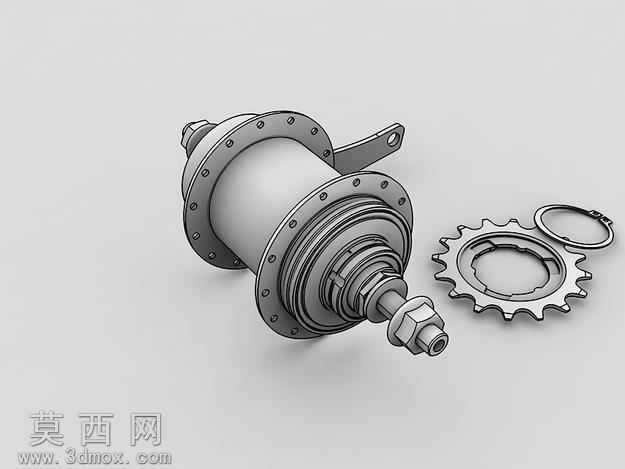

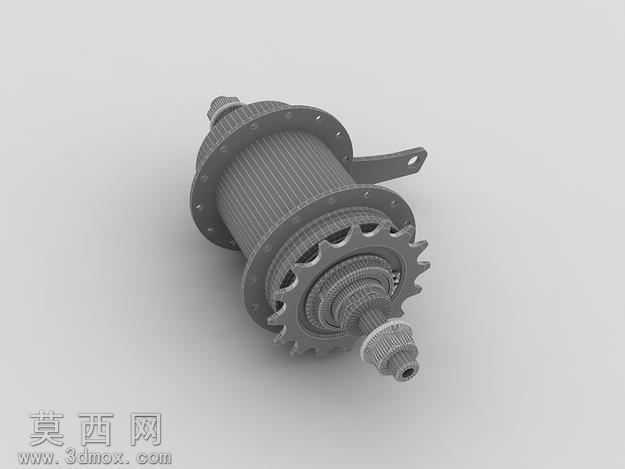

本作品为自行车传动系统核心部件的三维建模成果，还原了sram奥托马蒂克斯系列带16T链轮的集线器结构，建模过程依托三维设计软件完成全参数化构建，首先对轮毂主体、法兰盘、轴杆、棘爪结构、锁止环、16T链轮等独立零件进行单独建模，严格遵循实物的尺寸比例与装配逻辑，每一处螺栓孔位、法兰边的倒角、轴端的螺纹结构、链轮的齿形轮廓都按照机械加工的实际公差要求进行绘制，保证各零件装配时无干涉、间隙符合实际产品的装配标准。材质渲染阶段针对不同零件的材质特性进行参数调整，轮毂主体采用哑光金属漆材质模拟铝合金阳极氧化的质感，表面添加细微的颗粒纹理还原金属加工后的磨砂触感，链轮与锁环采用亮面镀铬金属材质，调整反射粗糙度模拟高强度钢材经过表面硬化处理后的冷硬金属光泽，轴杆与锁紧螺母采用做旧金属材质，添加细微的使用痕迹纹理提升真实感，背景采用浅灰色哑光平面，搭配柔和的三点布光，主光从侧上方打亮主体结构勾勒轮廓，辅光补全暗部细节避免死黑，背光勾勒零件边缘提升层次感，最终渲染出的效果图清晰展现了集线器的整体结构与各零件的衔接关系。设计过程中重点还原了内变速集线器的内部棘轮结构与外部链轮的配合逻辑，法兰盘上的辐条孔位按照标准自行车轮组的编圈角度进行排布，链轮的16T齿形经过优化，符合自行车链条的啮合尺寸要求，锁环的螺纹结构与轮毂端盖的锁紧结构完全匹配，整体模型既可以作为自行车配件设计的参考素材，也可用于骑行装备的展示演示、产品结构教学等场景，建模过程中对每一个零件的结构都进行了合理性校验，确保不存在结构矛盾，所有可活动部件的活动范围都符合实际产品的机械运动逻辑，能够直观展现该款集线器的装配关系与工作原理。
