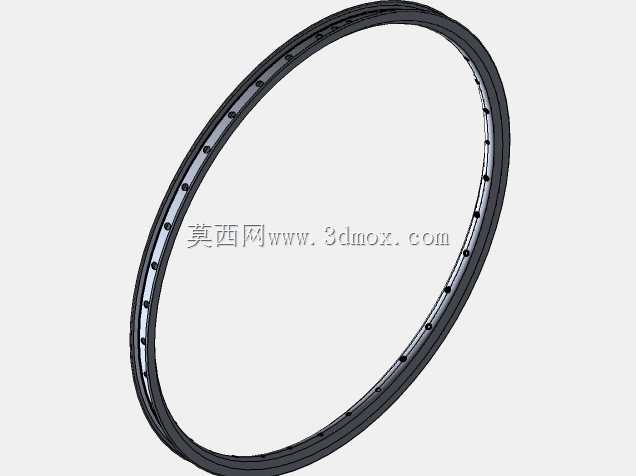

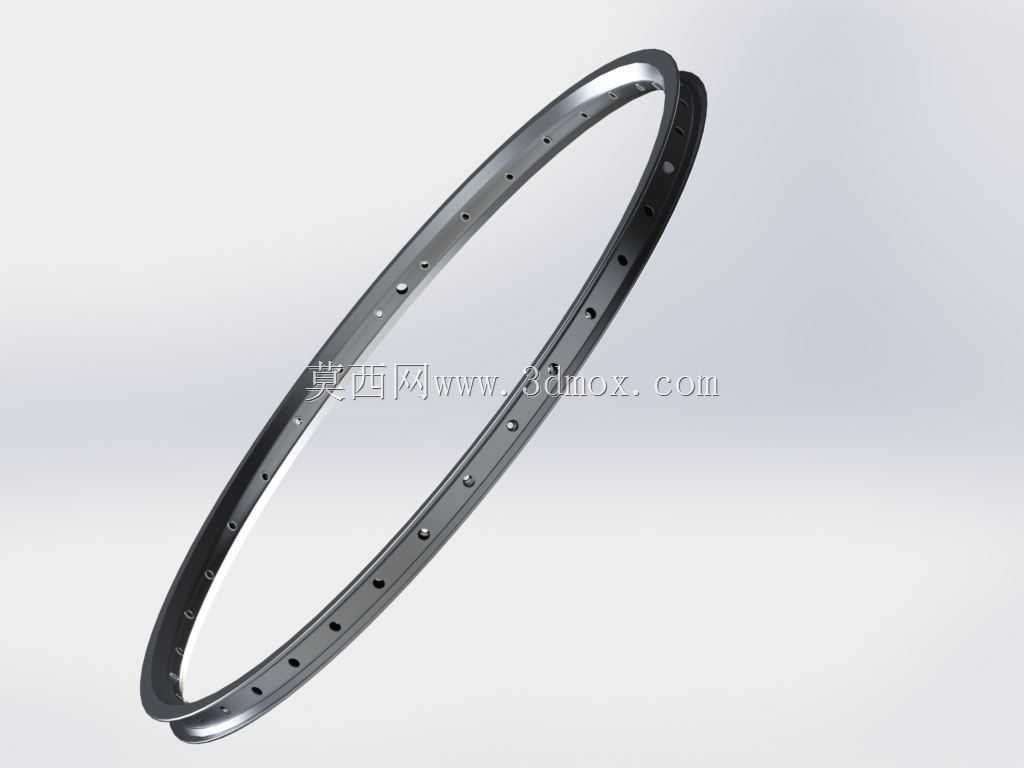

山地自行车V刹轮圈截面结构三维数模

　　该三维数模围绕山地自行车V刹轮圈的截面结构展开，重点还原了轮圈型材的内腔轮廓、刹车边位置、胎唇安装槽以及辐条孔区域的几何关系，可用于轮组结构校核、刹车系统匹配、轮胎装配分析和自行车零部件教学演示。轮圈作为轮组的外缘承载件，直接连接轮胎、辐条和刹车装置，既要承受骑行过程中的径向冲击，又要约束外胎位置，并在V刹制动时提供稳定摩擦面。模型在截面设计上体现了典型的铝合金挤出型材思路：外侧形成连续刹车边，内侧形成容纳胎唇的钩状结构，中部通过空腔和加强壁降低重量，同时保证侧向刚度。

　　从实际使用场景看，这类轮圈常见于山地车、通勤车和旅行车的V刹系统。制动时，刹车块从两侧夹持轮圈外缘，轮圈表面的平面度、宽度和壁厚会直接影响制动手感与磨损寿命；若截面尺寸偏差过大，刹车块可能偏磨、咬边或接触轮胎，造成制动效率下降。模型将刹车边宽度、内腔高度和钩边位置作为关键边界，便于设计者检查刹车块开合行程与轮圈中心面的对应关系。在颠簸路面，轮圈还需通过胎唇槽固定外胎，防止轮胎在低气压或侧向受力时脱开，因此钩边深度、槽口圆角和胎唇支撑面角度都需要与外胎标准相协调。

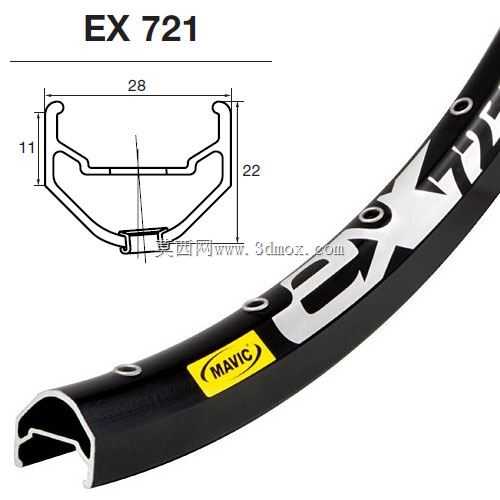

　　外形尺寸方面，截面标注显示外部总宽约28mm，总高约22mm，刹车边外侧到内腔底部的关键高度约11mm。这些数值并非孤立存在，而是共同决定轮胎适配范围、刹车块接触位置以及轮圈整体强度。较宽的外轮廓有利于提高轮胎支撑性和侧向稳定性，适度的截面高度则能增强轮圈抗冲击能力；但高度过大也会增加重量并改变V刹夹持点。内腔采用非对称加强筋布局，壁面在胎唇钩部、刹车边根部和辐条孔座附近进行局部加厚，以应对应力集中。挤出成型方向决定了截面沿圆周方向保持一致，后续再通过车削、钻孔和阳极表面处理完成成品。

　　安装边界上，模型需要重点考虑三类配合。其一为轮胎配合，胎唇槽直径、钩边开口和槽底半径必须与外胎胎圈相匹配，装配后轮胎应能均匀贴合，不得出现局部翘起或转动滑移。其二为辐条配合，轮圈上的孔位分布、孔座厚度和角度决定辐条编织方式与张力传递路径，若孔座区域刚性不足，长期骑行后容易出现裂纹或松动。其三为刹车配合，V刹臂、刹车块和轮圈中心面需要形成稳定夹持关系，轮圈截面宽度决定刹车块垫片调整量，刹车边的平行度则影响制动时是否产生异响或抖动。

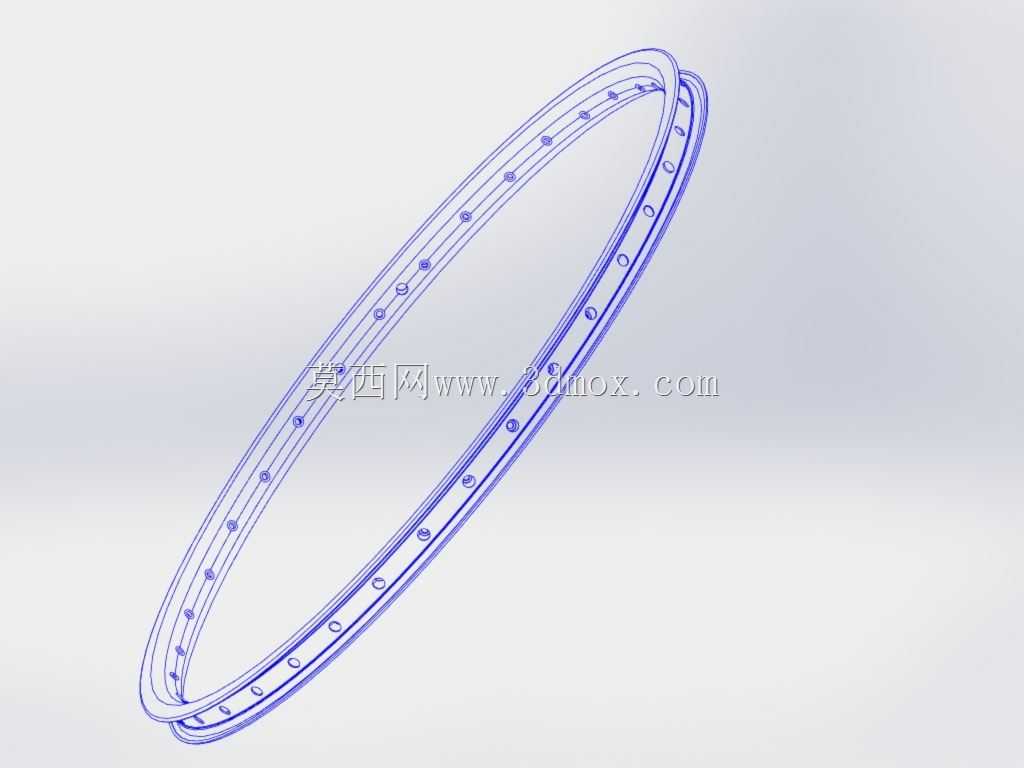

　　设计思路上，该结构不是单纯追求薄壁轻量化，而是在重量、刚度、耐磨性和可制造性之间取平衡。铝合金挤出工艺适合制造等截面长型材，因此截面过渡应尽量避免急剧突变，壁厚差异不宜过大，以降低挤出变形和后续矫直难度。刹车边需要保留足够磨损余量，胎唇钩部需要设置合理圆角以避免应力割伤胎圈，内腔加强筋则应沿载荷路径布置，而非无意义增加材料。对于三维建模人员而言，建立该模型时应先绘制准确截面草图，再通过旋转或沿圆周路径扫掠形成环形主体，孔位特征需按辐条编排角度阵列，并注意孔座与薄壁区域的布尔合并质量。若用于有限元分析，可在刹车边施加侧向夹持载荷，在胎唇槽施加轮胎充气后的扩张载荷，在辐条孔位置施加张紧载荷，从而观察高应力区是否集中在钩边根部或孔座周围。

　　整体来看，这份轮圈模型把自行车轮组中容易被忽视的截面细节清晰呈现出来。它既可以作为V刹轮组选型时的结构参考，也能帮助设计者理解型材截面如何影响刹车、轮胎和辐条三者之间的配合关系。在实际开发中，轮圈不是独立零件，而是连接地面、轮胎、辐条与制动力的关键界面，任何尺寸和壁厚的调整都会传导到整车操控、制动安全和耐久表现。
