汽车制动系统克雷莫纳拉线结构

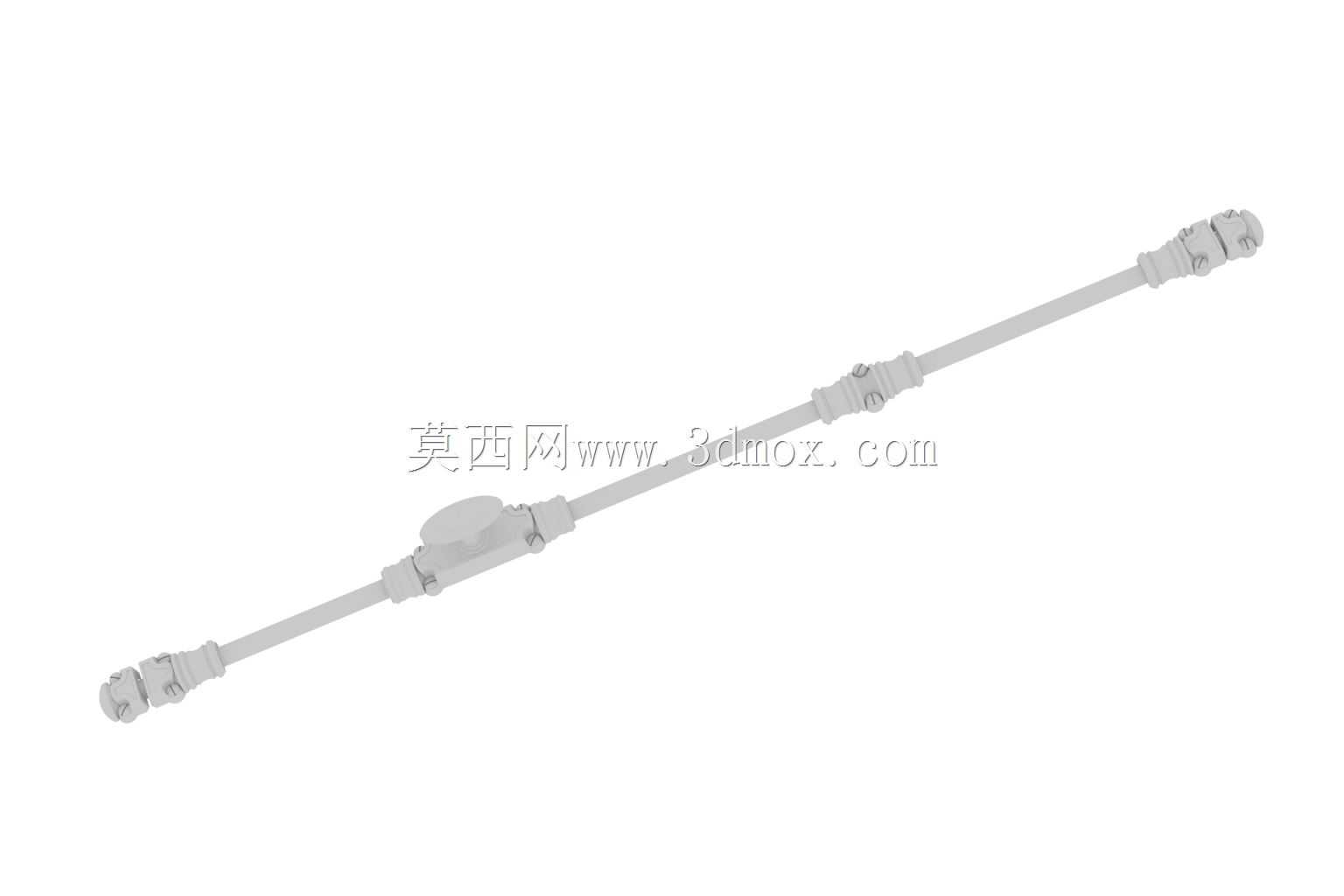

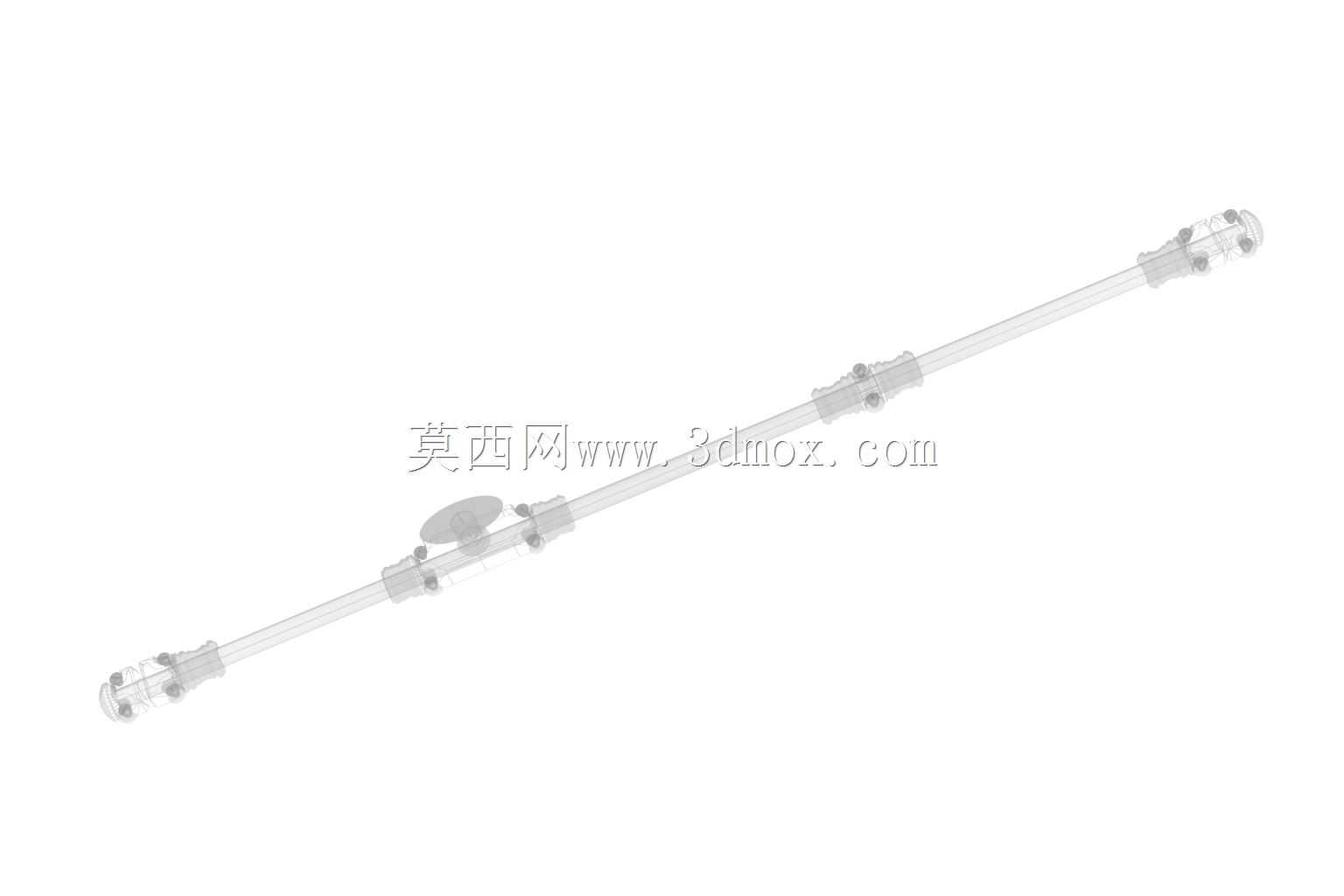

在商用车与乘用车辆的底盘操纵系统中，这类拉线构件承担着力学传递的核心作用，区别于刚性连杆传动，柔性拉线结构可以绕过底盘上布置的燃油管路、线束护板、悬架摆臂等障碍物，在有限的车架空间内完成力的长距离传递，适配不同车型的底盘布局差异。从结构设计来看，该构件两端采用压合式接头结构，接头处的卡接槽可以直接与踏板端摇臂、执行端摇臂的销轴配合，无需额外加工连接螺纹，装配时只需将接头卡入对应安装位即可完成初步固定，能有效降低总装工位的操作时长。中间的护套段采用多层复合结构，内层为低摩擦系数的衬管，保证内部钢索滑动时的阻力处于合理区间，避免长期使用后出现卡滞、回位不畅的问题；中层为金属编织加强层，承受拉拽过程中的径向张力，防止拉线被拉长变形导致操纵行程出现偏差；外层为耐候橡塑护套，抵御行车过程中溅起的泥水、路面融雪剂以及机舱内的油污侵蚀，延长构件的户外使用寿命。设计过程中需要重点考量安装边界的适配性，拉线的整体长度需要匹配车架上两个安装点的直线距离加弯曲段的冗余量，弯曲段的曲率半径不能小于设计阈值，否则会增大钢索滑动的摩擦阻力，甚至导致钢索在衬管内出现卡滞。两端接头的安装位需要预留足够的摆动空间，因为车辆行驶过程中悬架会随路面起伏产生跳动，车架与车桥之间的相对位移会带动拉线产生小幅度的角度摆动，如果预留间隙不足，会导致接头处出现异常磨损，甚至直接拉断拉线。在实际装车场景中，这类拉线多用于驻车制动系统或者离合器操纵系统，驾驶员施加在踏板或者操纵手柄上的力，通过拉线内部的钢索直接传递到末端的执行机构，相比液压传动结构，拉线传动的结构更简单，故障点更少，维护成本更低，尤其在经济型乘用车、轻型载货汽车上的应用十分广泛。建模过程中需要还原各段的直径参数，两端接头的卡接尺寸要与对应车型的安装位完全匹配，护套表面的固定卡扣位置要对应车架上的安装孔位，保证虚拟装配时可以完全还原实车的装配状态，为后续的底盘干涉检查、操纵行程仿真提供准确的模型基础。
