小型有刷直流驱动电机结构设计

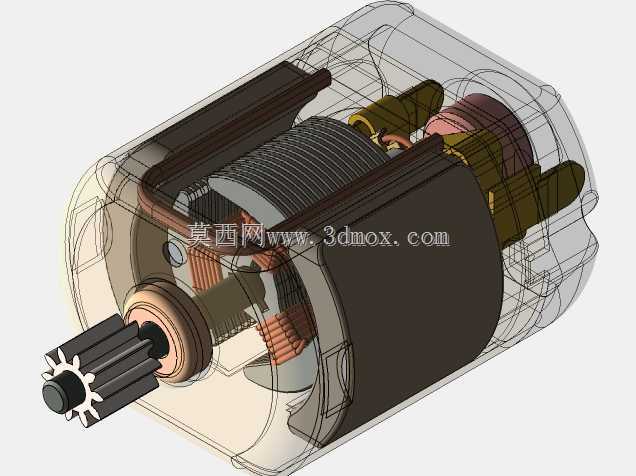

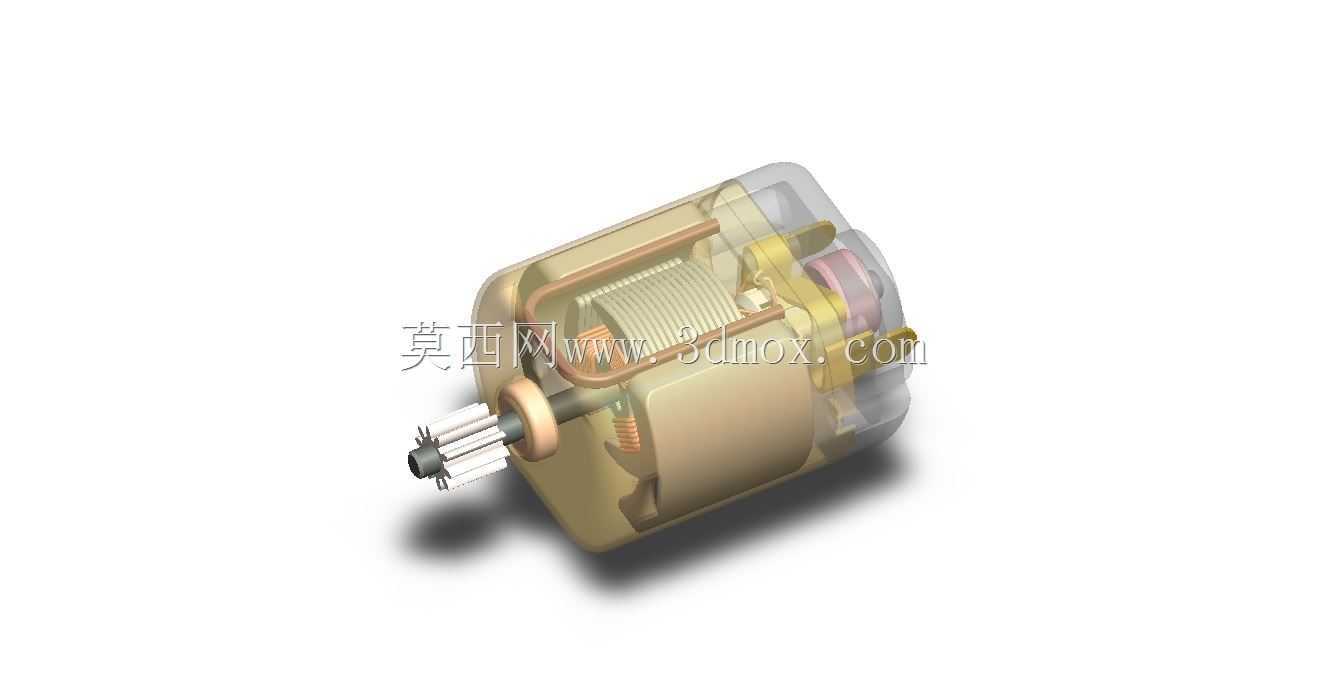

　　这款小型直流驱动部件，常被用在消费级小型机电产品、教学实验台架、小型自动化执行端这类对安装空间有严格限制的场景里，比如桌面级小型传送带的驱动端、学生做机械创新赛事的动力源、家用小型电器的动力输出单元，很多时候选型时会优先考虑这类结构成熟、扭矩输出特性适配低压供电场景的部件。从实际使用角度看，它的核心功能是把直流电能通过电磁感应效应转换为旋转机械能，输出端带的齿形轴头可以直接和配套的塑料齿轮啮合，不需要额外加装联轴器就能完成动力传递，能省掉不少安装时的适配工作量。做结构设计的时候，首先要考虑的是内部磁路的排布合理性，机壳内部贴装的永磁瓦形磁钢要和转子铁芯保持均匀的气隙，气隙大小一般控制在0.3到0.5毫米之间，既不能太大导致磁阻升高、

　　输出扭矩下降，也不能太小避免转子高速转动时和磁钢发生刮蹭，加工时对机壳的圆度公差、转子的同轴度公差都有明确要求。转子部分的绕线匝数要匹配额定供电电压，比如常见的6V、12V供电场景下，漆包线的线径和匝数要做对应调整，避免通电后电流过大烧毁绕组，换向器和碳刷的接触压力也要经过反复调试，压力太大会加快碳刷磨损缩短使用寿命，压力太小则会出现接触不良、运转时打火的问题。从安装边界来看，这类小型电机的机壳一般是圆柱形结构，外径通常在20到35毫米区间，轴向总长度控制在30到50毫米，输出轴的直径、伸出长度都有通用的尺寸规范，安装时可以通过机壳端部的两个安装孔配合螺丝固定在支架上，也可以用卡箍抱紧圆柱形机壳完成固定，适配不同的安装场景。

　　端盖部分采用的是铆压结构和机壳连接，不需要额外的紧固件，装配效率更高，端盖上预留的碳刷维护窗口在小尺寸型号上一般会做成密封结构，因为这类小电机的设计寿命周期内基本不需要更换碳刷，密封处理还能避免外界的粉尘、碎屑进入电机内部卡滞转子。实际选型搭配的时候，要注意负载端的启动扭矩不能超过电机的堵转扭矩值，不然会出现通电后转子无法启动、绕组持续过流发热的问题，传动部分如果搭配减速齿轮组，还要注意齿轮的模数和输出轴齿头的模数匹配，避免啮合时出现卡滞、打齿的情况。很多刚接触结构设计的工程师在做小型设备选型时，容易只看额定转速和额定电压参数，忽略电机的输出轴负载径向力限制，实际上这类小型电机的输出轴轴承承载能力有限，如果径向负载过大，

　　会加快轴承磨损，导致运转噪音变大、寿命缩短，所以在带轮传动、齿轮传动的布局上，要尽量让传动件靠近端盖轴承位置，减少轴的悬臂长度，降低轴承承受的弯矩。内部的转子铁芯采用叠压硅钢片结构，是为了减少转子转动时的涡流损耗，降低电机运转时的发热量，叠片之间的绝缘层要保证完整，不然涡流损耗升高会导致电机空载电流变大，效率下降。从散热角度考虑，小功率的这类电机一般不需要额外加装散热风扇，依靠机壳的自然散热就能满足持续运转的散热需求，只有在长时间满负载运转的场景下，才需要在安装支架上设计对应的散热接触面，把机壳的热量传导到设备机架上辅助散热。
