铰接式MS杆支撑连接支架结构

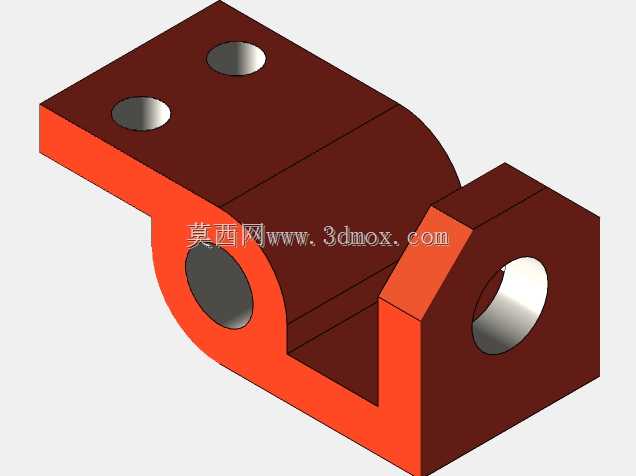

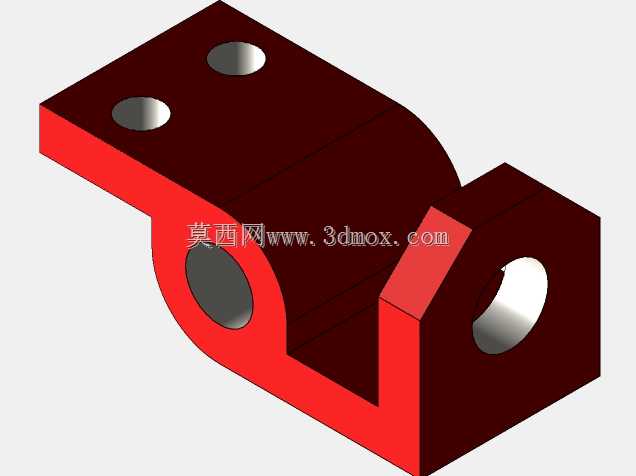

　　这类铰接式杆支架在工业传动、工装夹具、自动化输送线的连杆机构中应用十分广泛，核心作用是为做往复摆动、小角度转动的杆件提供稳定的铰接支撑点位，同时承担杆件传递来的径向载荷与少量轴向窜动载荷，避免杆件在运动过程中出现悬臂失稳、运动轨迹偏移的问题。从结构设计逻辑来看，该支架采用分体式铰接基座的布局思路，主体支撑块与带安装孔的固定翼板做一体化成型设计，减少了额外拼接带来的装配累积误差，同时铰接孔位做了同轴度公差约束，保证穿入的铰接销轴可以顺畅转动，不会出现卡滞、偏磨的情况。支架上部的两个沉头安装孔，是用于将整个支架固定在设备安装基面的连接点位，孔位的间距设计充分考虑了常规M6、M8规格紧固件的安装操作空间，

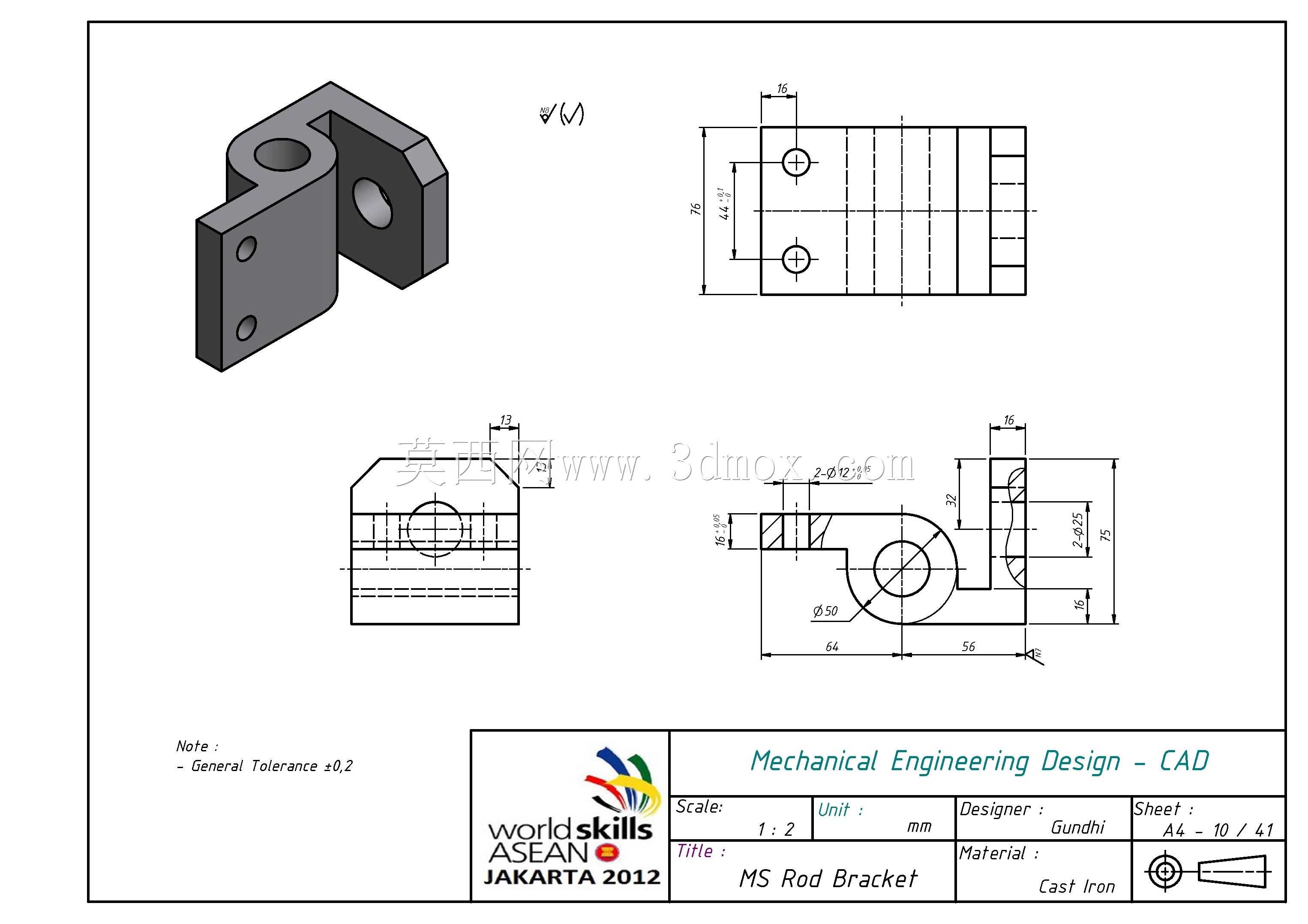

　　沉头结构可以让螺栓头部完全埋入支架表面，不会突出平面干涉后续杆件的摆动行程。支架侧部的铰接通孔与端部的铰接孔位保持平行度公差要求，两个孔位的中心距是整个支架的核心安装尺寸，直接决定了配套连杆的运动行程与传动角度，在建模时需要严格控制该尺寸的公差带，避免装配后出现连杆运动死点。从实际使用场景出发，这类支架常被用在气动推杆的端部支撑、检测工装的摆杆固定座、小型输送线的挡料杆铰接座位置，在承受频繁往复摆动载荷的工况下，支架的根部做了加厚的圆角过渡设计，避免应力集中导致的根部断裂问题，同时铰接孔的内壁预留了衬套安装的余量，实际使用时可以压入铜质或者自润滑材质的衬套，减少销轴与支架本体的磨损，延长构件的使用寿命。在安装边界方面，

　　该支架的底部安装面为完整的平面，要求安装基面的平面度公差不低于0.1mm，保证安装后支架不会出现倾斜，导致铰接孔的轴线与预设转动轴线出现偏角；支架的整体外轮廓没有突出的尖锐棱角，所有非配合面都做了倒角处理，避免装配过程中划伤操作人员，同时也减少了应力集中的点位。从结构受力的角度分析，该支架的载荷主要集中在铰接孔的下半周区域，因此在设计时对该区域的壁厚做了针对性加强，相比其他非受力区域壁厚增加了30%左右，既不会造成材料的浪费，也能保证在额定载荷下不会出现孔位变形、开裂的问题。支架的开口式铰接槽设计，方便配套杆件的安装与拆卸，维护时不需要将整个支架从基面上拆下，只需要拔出铰接销轴就可以更换内部的衬套或者配套杆件，

　　大幅降低了设备维护的时间成本。在三维建模过程中，需要重点关注铰接孔的同轴度、安装孔的位置度、安装面的平面度这几个核心形位公差，同时要预留出销轴、紧固件的装配间隙，避免出现过盈装配导致的装配困难，也要避免间隙过大导致的运动晃动问题。这类支架的材质通常选用45号钢做调质处理，或者采用铸钢一体成型后做机加工，对于有轻量化需求的工况也可以选用高强度铝合金加工，表面做阳极氧化处理提升耐磨与防腐蚀性能。在设备选型匹配时，需要根据配套杆件的直径、工作载荷大小、摆动角度范围来确认支架的孔位尺寸与整体强度是否满足工况要求，同时要确认安装基面的孔位间距与支架的安装孔位匹配，避免出现无法安装的问题。
