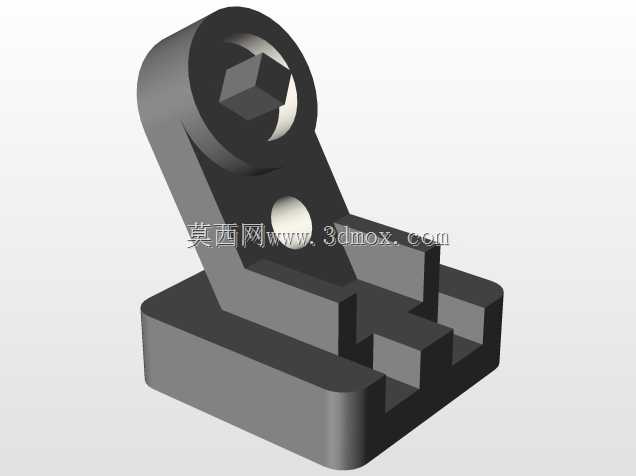

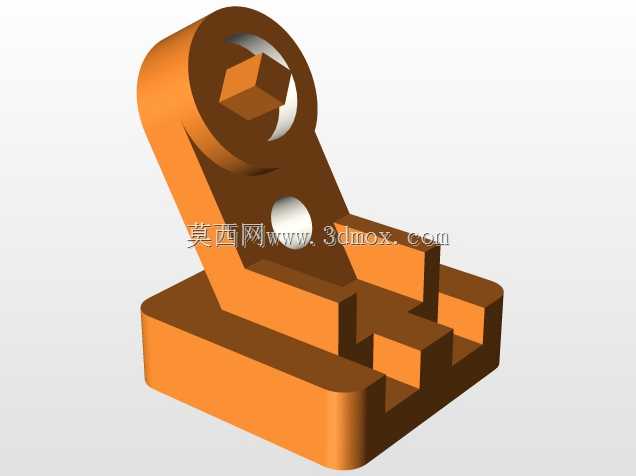

带铰接支座的异形方形定位支撑构件

　　该构件属于小型机械连接定位类零件，常见于轻工自动化生产线的小型工装夹具、桌面级非标设备的工位定位单元，也可作为教学实训场景下的基础建模练习载体，帮助初学者掌握拉伸、切除、圆角、同轴孔系等基础建模特征的操作逻辑。从实际使用场景来看，这类带铰接端的支撑件多安装在设备台板的T型槽或平面安装位上，底部的方形基座承担整体承载与定位功能，基座上开设的阶梯型卡槽可直接卡入台板的定位凸台，无需额外加工复杂的安装沉孔，装配时仅需通过基座侧面的预留孔位拧入紧定螺钉即可完成固定，能大幅缩短小型工装的装配调试周期。上部的铰接圆环端用于穿装铰接销轴，可连接摆杆、压爪类活动执行件，圆环内孔的方形卡槽用于嵌装方形防转衬套，避免销轴在反复摆动过程中出现跟转磨损，

　　延长铰接副的使用寿命；圆环与基座之间的斜向支撑臂采用变厚度过渡设计，在保证整体结构刚性的前提下尽可能减少材料占用，支撑臂中部开设的横向通孔可穿装定位销或行程顶杆，用于限制摆杆的摆动行程，或是作为触发小型行程开关的接触位。设计过程中优先考虑了加工工艺性，所有外轮廓棱边均做了均匀圆角处理，既避免热处理或加工过程中出现应力集中开裂的问题，也能消除装配时的锐边划伤风险；基座底部的卡槽尺寸与常规工业铝型材的槽宽做了适配，可直接兼容市面上主流规格的欧标、国标铝型材安装面，无需额外定制转接板。从安装边界来看，基座的长宽尺寸控制在常规小型工位的安装空间范围内，整体高度不会遮挡周边的传感器或管线布置，铰接端的中心高度与常见小型摆杆的安装高度匹配，

　　可直接替换同类型的标准支撑座使用，无需调整周边配套零件的尺寸。建模时需要重点注意铰接孔与基座安装面的平行度公差，斜支撑臂与基座、铰接圆环的相接处要做相切过渡，避免出现应力集中的尖角，中部横向通孔的轴线需要与铰接孔轴线保持空间垂直，保证穿装的顶杆能顺畅触发行程件；同时方形卡槽的尺寸公差要控制在合理范围内，既要保证衬套能顺利压装，也要避免间隙过大导致铰接副出现旷量，影响设备的定位精度。这类零件虽然结构不算复杂，但涵盖了机械零件设计中常见的安装定位、活动铰接、行程限位等功能需求，对于刚接触结构设计的从业者来说，能通过建模练习理解零件功能与结构特征的对应关系，避免出现为了建模而建模、忽略实际加工与装配需求的问题。在实际设备维护中，这类支撑件属于易更换的小型工装配件，损坏后可直接替换，无需对整个工位进行拆解，能有效降低设备的停机维护时间。
