带支撑座的对开式管状安装固定夹结构

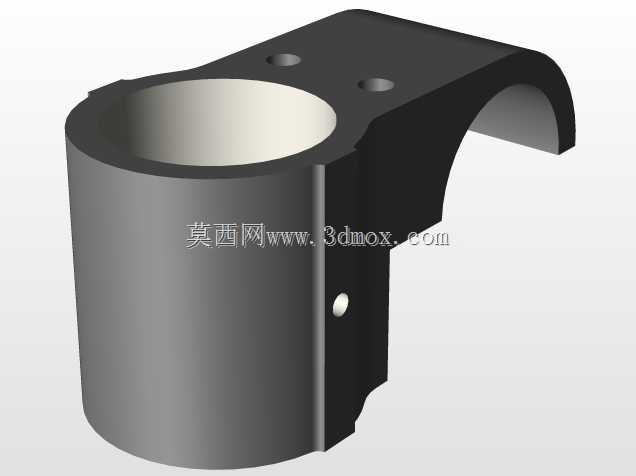

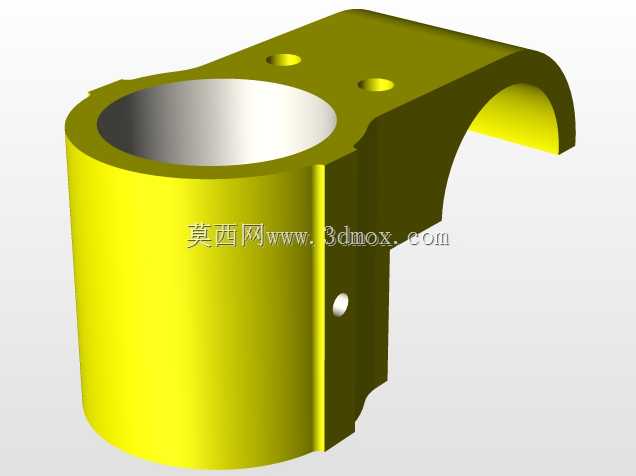

　　日常做设备管线排布、小型功能组件挂载的时候，这类带一体式支撑座的对开管状安装夹是出镜率极高的构件，很多刚入行的结构设计师容易把它和普通的分体式管夹混为一谈，实际在现场装配、长期运维的场景里，这种一体折弯式的结构优势非常明显。先从实际应用场景说，它既可以用在小型自动化设备的气路管线固定上，把直径匹配的气管、轻质导杆卡在上方的筒状夹持位，下方的弯折支撑座直接通过螺栓锁在设备型材的安装面上，不用额外搭配独立的支架，能省掉不少装配时的零件对齐工序；也可以用在小型户外机柜的线缆护套固定、轻工设备的操作手柄铰接基座位置，因为上方的筒状夹持位是对开结构，穿装管线的时候不用从管线端部套入，直接把上半部分的夹片掀开，把管线放进去再锁紧侧边的紧固螺钉就行，后期维护更换管线的时候也不用拆动整条管路上的其他关联零件，这点在设备后期改线、故障排查的时候能省非常多的功夫。

　　再说到设计思路，这个构件的建模逻辑非常简洁，整个实体只需要两个正交方向的草图，通过相交拉伸的方式就能生成主体结构，没有多余的碎面和冗余特征，后续改型的时候只要调整两个草图的轮廓尺寸，就能快速适配不同管径、不同安装高度的需求，非常适合参数化改型。上方的夹持筒做了等壁厚的设计，内壁是完整的圆柱面，和被夹持的圆管外壁能形成足够的接触面积，锁紧的时候不会因为局部压强过大把薄壁气管或者轻质导杆夹变形，筒身对开的分型面选在筒体水平中心偏下的位置，合上夹片的时候能形成自定位的止口，不用额外做定位销就能保证上下两半的同轴度，侧边预留的螺钉过孔位置刚好在分型面的凸台上，锁紧的时候受力直接作用在夹持壁上，不会让支撑座产生额外的形变。下方的支撑座是从筒体底部自然延伸弯折出来的一体化结构，弯折处做了足够的圆角过渡，避免应力集中，支撑面是平整的平面，和安装基面贴合的时候没有缝隙，锁紧紧固螺栓的时候受力均匀，不会因为长期受管线的振动载荷出现焊缝开裂或者连接松动的问题——如果是分体焊接的支架和管夹结构，焊接位置的应力集中在长期振动工况下很容易出现开焊，这种一体成型的结构就完全规避了这个问题。

　　关于安装边界和尺寸适配，设计这类夹件的时候首先要确认上方夹持孔的内径和被夹持构件的外径公差配合，一般选间隙0.1到0.2毫米的配合精度，既方便装配时穿入，锁紧之后又不会出现管线窜动的问题；下方支撑座的安装孔位要和常用的工业铝型材槽距、设备安装板的通用孔位匹配，支撑座的弯折高度要根据现场管线和安装面的避让距离来定，要保证被夹持的管线和安装面之间留够至少5毫米的间隙，避免管线和安装面摩擦磨损外层护套。另外筒体的壁厚要根据夹持的载荷来选，如果是固定硬质的金属导杆，壁厚可以适当加厚，如果只是固定轻质的塑料气管，壁厚做薄一点也能满足强度要求，还能减轻整体重量、降低材料成本。侧边的锁紧螺钉选普通的十字盘头螺钉就行，不用选高强度螺栓，因为夹持力不需要太大，只要能限制管线的轴向窜动和径向转动就够了，螺钉长度要保证拧到底的时候不会顶到内壁的被夹持构件，避免把管壁顶出凹痕。

　　很多新手在做这类构件建模的时候，容易把对开的分型面做在筒体的中心线上，这样装配的时候上下两片容易错位，同轴度不好保证，把分型面下移一点做出止口结构，就能靠零件自身的结构实现定位，减少装配时的调整时间。还有支撑座的末端做了圆弧收边，没有尖锐的棱角，现场装配的时候不会划伤操作人员的手套或者管线的外层护套，这些细节虽然不起眼，但在实际批量装配的时候能减少很多不必要的小问题。另外整个构件的外形没有多余的凸起结构，在设备内部排布的时候不会和周边的其他零件产生干涉，占用的安装空间很小，适合在设备内部空间紧凑的位置使用。
