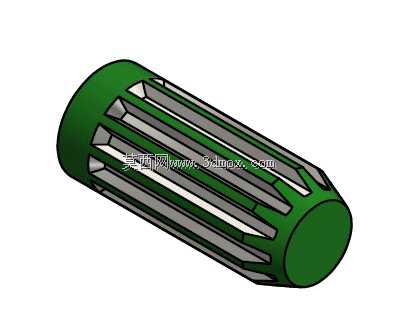

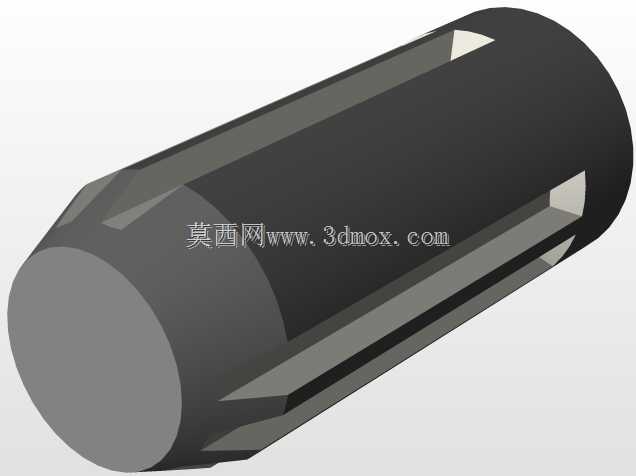

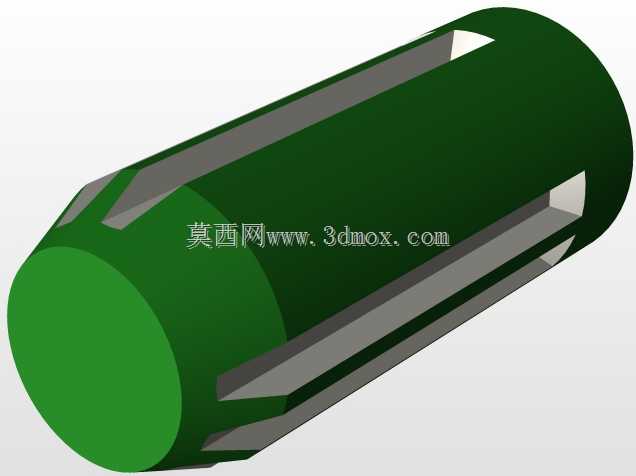

带周向防滑沟槽的圆柱传动花纹轴

　　这款带周向沟槽的圆柱花纹轴，在轻工输送、小型传动机构、手动调节机构中应用十分广泛，很多需要手动旋钮调节、或者轴面需要和软质传动套、防滑轮配合的场景，都会用到这类结构的轴件。不同于普通光轴靠过盈配合或者键连接传递扭矩，这款轴的外圆周均匀排布了多道轴向通长的内凹沟槽，沟槽两侧的凸起棱边可以嵌入配合件的内壁，既可以传递周向扭矩，也能在手动旋转操作时提供足够的摩擦力，避免操作时出现打滑的问题。

　　从实际使用场景来看，这类轴常出现在小型包装设备的导料调节旋钮、印刷设备的墨辊手动调节轴、小型输送线的张紧调节轴、还有部分手持工具的传动连接部位，这些场景要么需要操作人员手动旋转轴件调整工位，要么需要轴和软质的橡胶套、塑料传动轮配合，不需要高精度的键槽加工，靠轴面的花纹沟槽就能实现可靠的扭矩传递，装配难度比带键槽的轴低很多，对配合件的加工精度要求也更宽松，适合大批量的轻工设备装配场景。

　　设计这类轴的时候，首先要确定轴的整体直径和有效配合长度，要匹配安装位置的轴承内孔尺寸，两端的轴颈要和选用的标准轴承内径公差配合，一般选h6或者js7的公差等级，既保证装配顺畅，也不会出现径向窜动。周向的沟槽数量要根据传递的扭矩大小来定，这款轴的沟槽数量为8道，均匀分布在圆周上，每道沟槽的截面为梯形，槽底做了小圆角过渡，避免应力集中，沟槽的深度控制在轴径的十分之一左右，既保证凸起棱边有足够的强度，不会在传递扭矩时发生崩边，也不会因为开槽过深削弱轴的整体抗弯、抗扭强度。轴的两端做了小尺寸的倒角，方便装配时穿入轴承或者配合件的内孔，不会刮伤配合件的内壁。

　　安装边界方面，这款轴的总长度要根据安装工位的跨距确定，两端轴颈的长度要匹配轴承的宽度加上端盖的预留间隙，中间带花纹的有效配合段长度要和配合的传动轮、旋钮的宽度一致，避免出现配合件轴向窜动的问题。轴的端面不需要加工额外的定位孔，靠两端的轴承端盖就能实现轴向定位，装配的时候只需要把轴穿入两端的轴承座，再把配合件套在花纹段上就可以完成安装，不需要额外加工键槽、装配平键，能有效缩短装配工时，降低生产加工成本。

　　从结构特性来看，这款轴的整体为实心圆柱结构，刚性足够，适合中等转速、低扭矩的传动场景，周向的沟槽除了传递扭矩之外，还能在配合面进入少量灰尘、纤维杂质的时候，让杂质落入沟槽内，避免杂质卡滞在配合面之间导致转动不畅，这一点在纺织、印刷这类多纤维、多粉尘的生产场景中优势十分明显，比普通光轴的抗杂质卡滞能力强很多。同时沟槽的存在也增大了轴表面的散热面积，长时间转动的时候热量可以更快散发，降低配合面的温升，减少橡胶、塑料配合件的热老化速度，延长整套机构的使用寿命。

　　建模的时候要注意沟槽的圆周阵列要保证等分精度，每道沟槽的轴向要和轴的中心线完全平行，不能出现斜度，不然会导致配合件装配后出现偏斜，转动的时候出现卡滞。槽底的圆角要统一，不能出现尖锐的棱角，避免热处理或者受力的时候出现应力开裂。如果是用于有防锈要求的场景，轴的表面可以做发黑或者镀锌处理，沟槽内部也要保证镀层均匀，避免出现锈蚀卡滞的问题。
