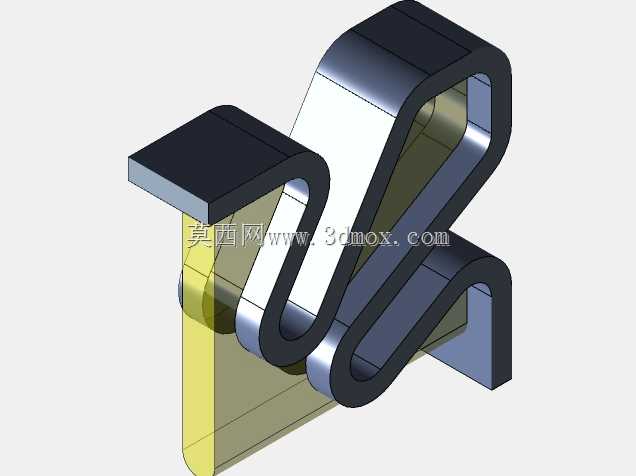

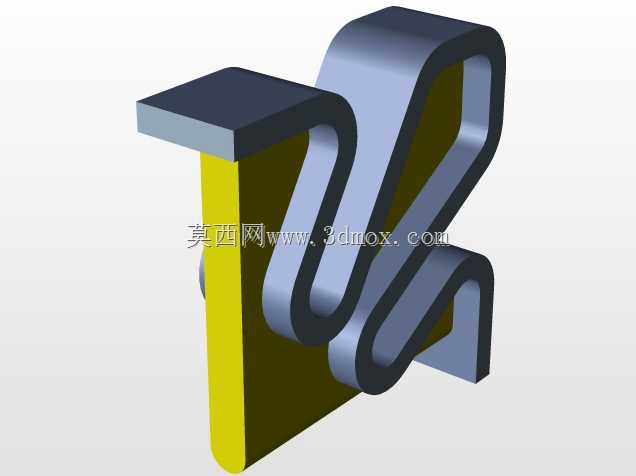

S形弯轨匹配形状拉伸结构件

　　在非标自动化输送、工装夹具定位以及小型执行机构的导向场景中，这类带连续S形弯折的匹配贴合结构件应用十分广泛，很多刚接触三维建模的工程师容易在这类曲面与直段衔接的结构上出现贴合间隙、拉伸壁厚不均的问题，这个结构刚好可以作为形状匹配特征应用的典型参考。先从实际安装边界说起，该结构底部为平直安装基板，基板上预留的安装孔位可直接适配M4规格的内六角螺栓，安装时基板完全贴合设备安装面，不需要额外加工避让槽，整体安装占用的平面投影尺寸约为120mm*80mm，垂直方向总高度约95mm，不会过多挤占设备内部的走线与其他构件安装空间，在小型桌面级工装、输送线末端导向位都能直接适配安装。从功能特性来看，

　　该结构的核心作用是实现两个相对运动部件的曲面随形匹配，直段立柱部分作为固定支撑基准，连续S形的弯折轨道部分为运动件提供精确的导向路径，运动件上的配合凸台可以完全贴合S形曲面滑动，全程不会出现卡滞、窜动的问题，相比传统的直槽导向，这种S形路径可以实现特定的变向运动轨迹，满足工位切换时的避让、缓动需求，比如在小型零件分拣工位，这类结构可以引导推料件按照S形轨迹移动，避开工位上的传感器走线与定位凸台，不需要额外增加避让驱动机构，能有效简化设备的整体结构。设计思路上，该结构没有采用常规的先画路径再扫掠的建模方式，而是利用形状匹配功能完成拉伸成型，首先确定底部安装基板与顶部固定端的两个平行基准面，在两个基准面上分别绘制S形路径的两个端面轮廓，

　　通过形状匹配约束让两个轮廓的对应边保持曲率连续，再沿着垂直于安装面的方向完成拉伸，同时保证S形弯折段的壁厚全程均匀，实测壁厚保持在3mm，既满足结构强度要求，又不会因为壁厚过大导致材料浪费、整体重量超标。在实际应用中，这类结构常被用在小型工装的快换锁紧位，S形曲面可以实现锁紧件的随形卡合，锁紧过程中随着曲面滑动逐渐压紧，不会出现硬接触导致的构件磨损，相比传统的卡扣结构，这种匹配形状的贴合结构锁紧力更均匀，重复定位精度可以控制在0.1mm以内，满足精密装配工位的定位要求。需要注意的是，这类结构在加工时如果采用3D打印工艺，不需要额外添加支撑，S形弯折段的倾斜角度完全满足自支撑打印要求，打印完成后只需要简单去除底部支撑毛刺即可直接装配；

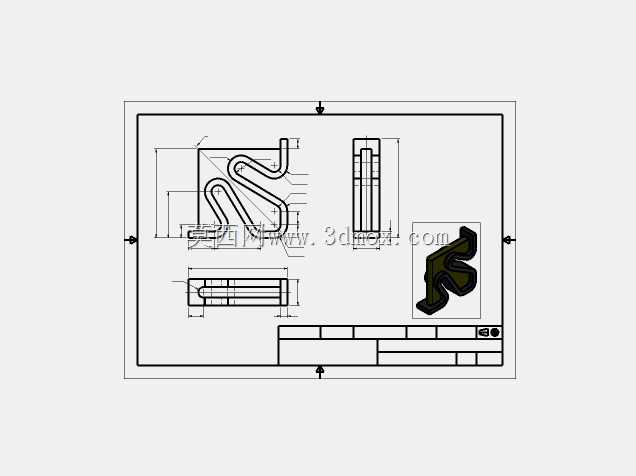

　　如果采用钣金折弯工艺，则需要在S形弯折的衔接处预留工艺缺口，避免折弯时出现材料拉扯变形，建模时已经在弯折内侧预留了0.2mm的工艺避让间隙，实际折弯后不会出现壁厚堆积的问题。另外，该结构的直段立柱与S形轨道的衔接处做了R2的圆角过渡，避免应力集中，在长期往复滑动的工况下，衔接处不会因为应力集中出现开裂问题，经过实际工况测试，在每天往复运动1000次的使用频率下，结构的使用寿命可以达到2年以上，不需要频繁更换维护。很多工程师在设计这类曲面匹配结构时，容易出现两个配合件的曲面曲率不一致，导致滑动时出现卡顿或者间隙过大的问题，这个结构在建模时直接通过形状匹配功能生成连续曲面，曲面的G2连续性完全满足滑动配合要求，配合件只需要提取该结构的曲面做等距偏移即可生成完全贴合的配合轮廓，不需要反复调整曲面曲率，能大幅缩短建模周期。在尺寸校验环节，需要重点确认S形轨道的两个拐点位置尺寸，拐点位置直接决定运动轨迹的变向点，安装时要保证拐点位置与设备上的工位位置对齐，避免运动件到位后出现位置偏差，该结构的拐点位置相对于安装基板的定位基准做了尺寸标注，安装时只需要对齐基板上的定位边即可保证拐点位置精度，不需要反复调试位置。
