嵌套迷宫式凹凸互锁收纳方盒结构

　　这款互锁迷宫方盒的结构设计，最初是面向工业零部件周转过程中的防误开防护需求做的延伸，日常车间里存放小型精密轴销、微型轴承、定制紧固件这类易散落、易混料的小零件时，普通翻盖盒在周转搬运中很容易因为磕碰、倾斜意外开盖，导致零件掉落混料，后续分拣要耗费大量人工，而这种靠凹凸迷宫轨迹实现互锁的盒体结构，不需要额外加装锁扣、搭扣这类附属配件，完全靠盒体自身的结构配合实现锁止，能适配很多对洁净度有要求、不允许额外小配件脱落掉入设备装配线的场景，比如电子精密组件装配工位的零件存放、计量室小型标准量块的收纳转运，都能用到这类结构。

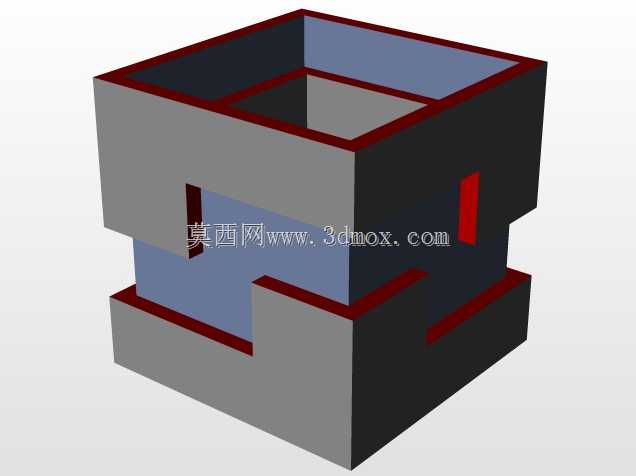

　　从结构设计逻辑来看，整个盒体采用上下双层对称凹凸轨迹设计，盒身与盒盖的配合面做了连续的迷宫式凸棱与凹槽，凸棱的截面采用等宽矩形设计，配合间隙控制在0.1mm到0.15mm之间，既保证滑动过程中不会出现卡滞，也不会因为间隙过大出现配合松垮、轻易脱开的问题。和普通的直插式盒盖不同，这款结构的开合需要沿着特定的轨迹平移、转动两个动作才能完成分离，日常搬运过程中受到的随机振动、磕碰冲击力，很难刚好匹配解锁的运动轨迹，能有效避免意外开盖的问题。设计时特意将迷宫轨迹做了非对称布置，没有设置明显的解锁标识，不熟悉结构的人员很难在短时间内找到解锁路径，这一特性也让它可以作为益智类的机械结构教具，用于机械原理课程中讲解凹凸配合、运动轨迹约束的相关知识点，让学习者直观理解空间运动副的约束逻辑。

　　在外形尺寸与安装边界上，盒体整体采用正立方体外形，外轮廓的棱边都做了R2的圆角过渡，避免尖锐棱边在搬运过程中划伤操作人员，也能减少磕碰时的应力集中，降低盒体边角开裂的风险。盒体内部的储物腔为等壁厚设计，壁厚均匀控制在2.5mm，不管是采用3D打印做小批量试制，还是采用注塑工艺做批量生产，都能保证成型过程中冷却均匀，不会出现壁厚差异导致的缩痕、变形问题。盒体的外部没有突出的搭扣、铰链等结构，所有配合结构都集成在盒体的配合端面，因此多个同规格的盒体可以紧密并排摆放，也可以上下堆叠，堆叠时上层盒体的底部凹槽刚好能嵌入下层盒体的顶部凸缘，堆叠过程中不会出现滑移倾倒，能充分利用储物架、周转箱的立体空间，不会因为外凸结构浪费存放空间。

　　从实际使用的功能特性来看，整个盒体没有采用任何金属配件、粘接剂，完全靠自身的结构配合实现装配与锁止，拆装过程不需要任何辅助工具，日常清洁时可以完全拆成两个独立部件，无清洁死角，适配车间、实验室这类需要定期清洁消毒的使用场景。配合面的凸棱在长期滑动磨损后，因为是等截面设计，磨损量均匀，不会因为局部磨损出现锁止失效的问题，相比带弹簧、卡扣的锁止结构，使用寿命更长，也不会出现弹簧锈蚀、卡扣断裂导致的整体报废问题。在做三维建模过程中，所有配合面都做了拔模斜度处理，拔模角度控制在1.5度，完全适配注塑成型的工艺要求，不需要后续做二次的机加工修正，能直接用于开模生产。针对不同的使用场景，还可以在盒体的外侧面预留平面区域，用于粘贴标识标签、激光打标，标注内部存放的零件型号、规格，不会因为盒体的曲面结构导致标识粘贴不牢、打标不清晰的问题。
