带环形散热槽的中空法兰式轴套结构

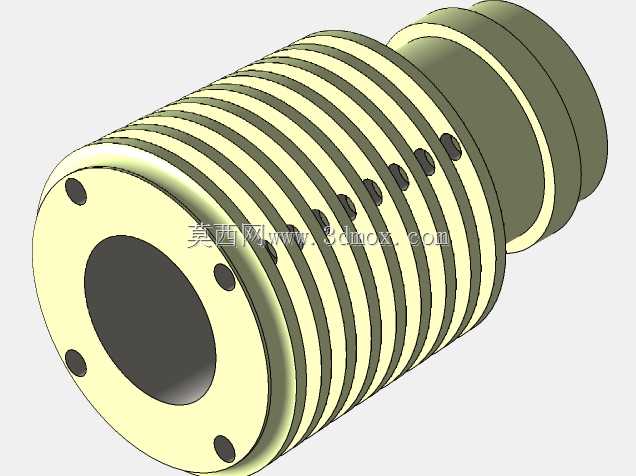

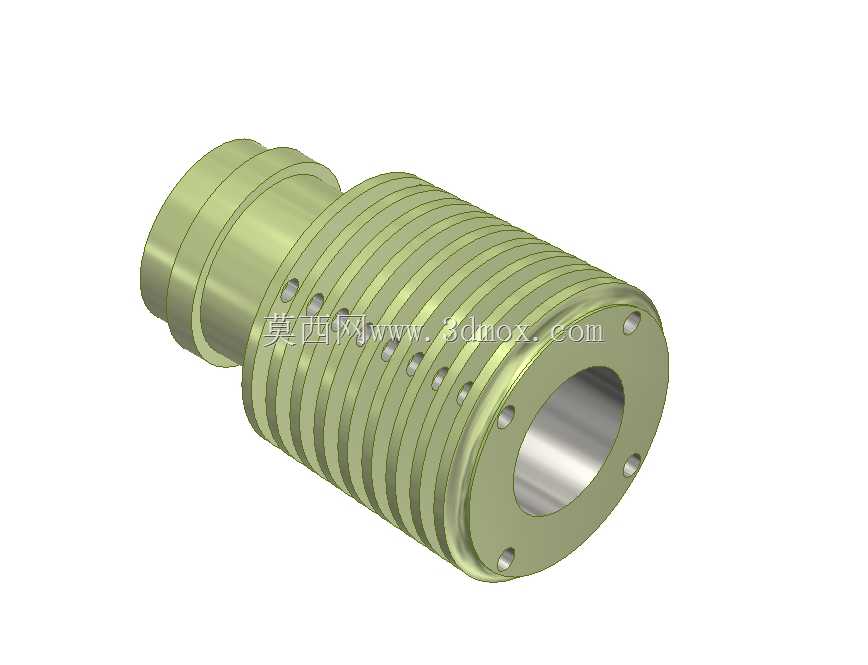

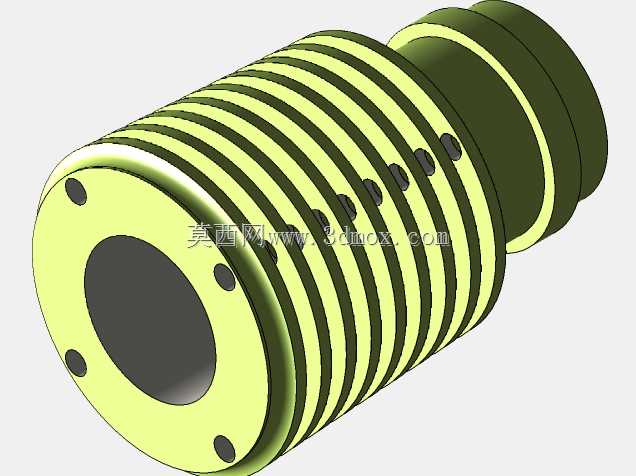

　　这类带环形外槽的中空法兰轴套，在流体控制设备、中低压管路系统、小型主轴支撑单元里的应用占比不低，很多做非标设备的结构工程师在做旋转接头、介质导通回转轴的时候，都会优先参考这类结构的设计逻辑。从实际使用场景来看，它的中空内孔是核心的介质通道或者轴穿装位，内孔的加工精度直接决定了适配场景——如果是走冷却介质、低压润滑脂的工况，内孔粗糙度控制在Ra1.6以内就能满足密封件的配合要求，不会出现介质渗漏的问题；如果是作为滑动轴承衬套使用，内孔还需要预留油膜间隙，和穿装的轴径保持0.02-0.05mm的配合公差，避免运转过程中出现卡滞。

　　外圆上密布的环形槽不是装饰结构，这部分的设计完全是服务于散热需求：当轴套在持续运转、或者内部流通高温介质的时候，环形槽可以大幅增加零件和外部空气的接触面积，比光滑外圆的散热效率提升40%以上，不少做小型高速主轴的厂家，会在这类槽的位置预留风冷通道，让压缩空气顺着环形槽流动，进一步带走运转产生的热量，避免轴套和内部配合件因为热膨胀出现抱死的问题。端部的法兰盘是安装定位的核心结构，法兰端面上均匀分布的多个小孔，是穿装固定螺栓的位置，孔位的分度精度直接影响安装后的同轴度，一般这类零件的法兰安装孔都会采用位置度公差约束，保证和配合端面安装后，轴套的轴线和安装基准的偏差不超过0.02mm，避免运转过程中出现偏磨。

　　从安装边界来看，这类轴套的法兰端面需要和安装基座的贴合面保持足够的平面度，贴合面的粗糙度不能高于Ra3.2，不然螺栓锁紧之后会出现局部缝隙，既影响定位精度，也可能导致内部介质从安装面渗漏。轴套的光轴段外径是和基座安装孔配合的部位，一般采用过渡配合的公差设计，既保证安装的时候不会过于松旷，也方便后期维护的时候拆卸更换，不会因为配合过紧导致拆件时损伤基座孔。

　　设计这类零件的时候，首先要确认内孔的通径要求，根据流通介质的流量或者穿装轴的直径确定内孔的基础尺寸，再根据承受的径向载荷确定轴套的壁厚——如果是作为支撑衬套使用，壁厚不能低于内孔直径的1/8，不然受径向力的时候容易出现变形；如果只是作为介质导通的接头使用，壁厚可以适当减薄，降低零件的整体重量。外圆的环形槽的槽宽和槽距也有讲究，槽宽一般控制在3-5mm，槽深不超过壁厚的1/3，不然会大幅降低轴套的整体结构强度，在受侧向力的时候容易从槽的位置出现应力断裂；槽的间距保持和槽宽基本一致，既保证足够的散热面积，也不会因为开槽过密影响零件的刚性。

　　法兰端的螺栓孔数量要根据轴套的通径匹配，通径在20-30mm区间的话，6个均匀分布的螺栓孔就能满足锁紧力要求，螺栓孔的直径要比选用的固定螺栓大0.5-1mm，给安装的时候预留少量的调整余量，避免因为加工误差导致螺栓无法穿装。另外在法兰和外圆光轴段的衔接位置，必须设计圆角过渡，不能做成直角清根，不然这个位置会出现严重的应力集中，在螺栓锁紧或者受载荷的时候，容易从衔接位置出现开裂，圆角的半径一般取1-2mm，根据轴套的整体尺寸调整，既不影响法兰端面的贴合面积，也能有效降低应力集中的影响。

　　实际选型使用的时候，还要考虑零件的材质适配：如果是用在有腐蚀介质的工况，一般会选用不锈钢材质做表面钝化处理；如果是普通的润滑工况，用45号钢做调质处理就能满足强度要求，和配合轴接触的内孔面还可以做高频淬火，提升表面的耐磨性能，延长零件的使用寿命。如果是用在需要轻量化的设备上，也可以选用铝合金材质做硬质阳极氧化处理，在保证足够强度的前提下，把零件的重量降低60%左右，适合对设备重量有严格要求的移动类机械设备。
