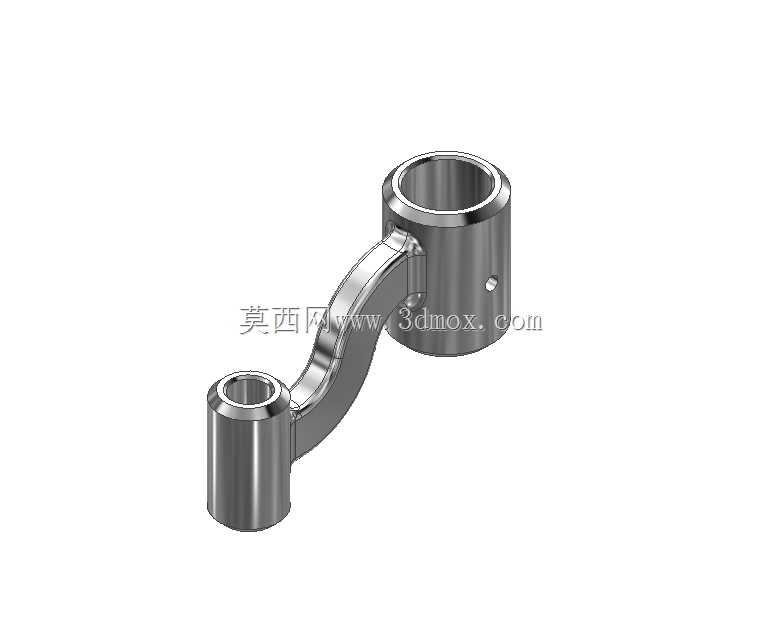

双筒弯臂式机械连接传动构件

　　在各类中小型机械设备的传动与连接环节中，这类双筒弯臂结构的构件承担着力传递与运动轨迹约束的核心作用，常见于手动操作机构、小型连杆传动装置、轻工设备的进给单元以及部分专用工装的定位联动结构中，其结构设计直接决定了整套联动机构的运行顺畅度与负载耐受能力。从实际应用场景来看，这类构件多安装在需要实现定角度摆动传动的部位，一端的筒状结构通过销轴或衬套与固定机架端铰接，作为摆动的固定回转支点，另一端的筒状结构则与执行端的运动部件连接，将输入端的摆动扭矩传递至执行端，带动执行部件完成预设角度范围内的往复回转动作，部分工况下也可作为中间联动件，衔接两个不同轴线上的回转部件，补偿安装过程中产生的小范围位置偏差，避免传动过程中出现卡滞或额外的附加载荷。

　　从功能特性层面分析，该构件采用一体化弯臂连接双筒的结构形式，两个筒状结构的内孔均为高精度安装基准面，加工过程中需要严格控制内孔的圆柱度、表面粗糙度以及两孔轴线的平行度误差，确保与配套销轴、衬套装配后，回转间隙处于合理区间，既不会因间隙过大导致传动过程中产生冲击晃动，也不会因间隙过小出现装配卡涩、转动阻力过大的问题。弯臂部分采用变截面过渡设计，在靠近两端筒状结构的位置做了加厚处理，对应力集中区域进行结构强化，臂身中间段则根据受力分布做了合理的壁厚优化，在保证整体结构强度、满足额定负载下抗扭抗弯要求的前提下，尽可能降低构件自身重量，减少传动过程中的惯性负载，提升机构动态响应的灵敏度。筒身侧面预留的小孔为定位销孔或紧定螺钉安装孔，装配完成后可通过紧定螺钉或定位销对内部的销轴、衬套进行轴向限位，防止设备运行过程中连接件出现轴向窜动脱落，提升机构运行的可靠性。

　　从设计思路来看，这类构件的结构参数完全匹配配套机构的运动行程要求，两筒内孔的中心距直接决定了执行端的摆动半径与运动行程，设计过程中需要结合整套机构的传动比需求、执行端的运动轨迹范围反复校核中心距尺寸，同时要验算弯臂部分在额定负载下的应力分布，确保最大应力值低于所选材料的许用应力，预留足够的安全系数，避免长期交变载荷作用下出现疲劳变形或断裂问题。外形与安装边界方面，构件整体无多余外凸结构，弯臂的弧形过渡轮廓完全避让开机构运行过程中周边其他零部件的运动路径，不会在摆动过程中出现干涉碰撞问题；两端筒状结构的外径尺寸、轴向长度均匹配配套安装座的开口尺寸，装配时可直接嵌入安装位完成定位，不需要额外做适配加工，降低现场装配的调整难度。实际选型应用时，需要结合工况的负载大小、摆动频率、工作环境的腐蚀等级选择对应的材料与表面处理方式，常规轻载工况下可采用优质碳素钢加工后做发黑处理，具备一定的防锈能力且成本可控；中载或存在一定腐蚀的工况下则可选用合金结构钢调质处理后做镀锌或镀镍处理，进一步提升构件的强度与耐锈蚀能力，延长整套机构的维护周期与使用寿命。
