多孔镂空轮盘类机械传动构件

　　这类带均匀分布镂空孔的轮盘构件，常应用在中低速重载的传动链路当中，作为传动系统的中间连接或惯量调节部件使用，在轻工输送设备、小型农用机械、通用机床的进给传动段都能见到同结构构件的身影。从实际使用场景来看，这类构件不直接参与齿轮啮合或者带轮摩擦传动，更多是作为传动链路里的飞轮储能构件或者连接隔盘，通过自身的转动惯量平抑传动链路里的转速波动，让动力输出更平顺，避免负载突变时传动件出现瞬时冲击打齿的问题。

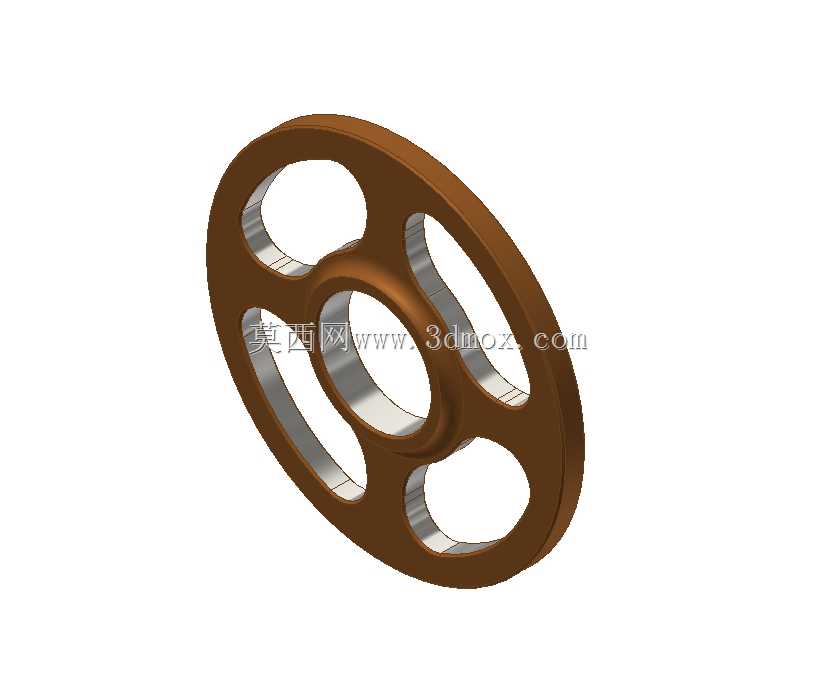

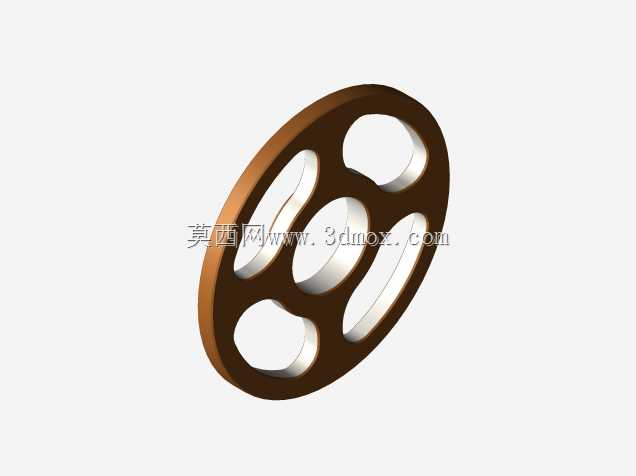

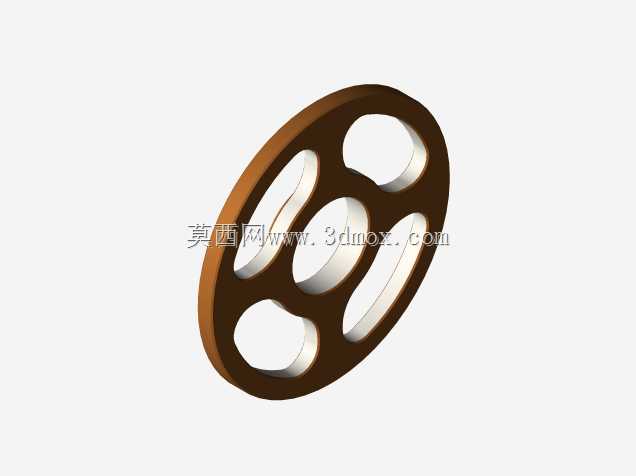

　　设计这类构件的时候，首先要考虑的是转动惯量与自身重量的平衡，外轮缘保留完整的环形实体结构，保证轮盘外缘的刚度，避免高速转动时出现外缘形变失稳；中心的轮毂部分做加厚凸台处理，预留与传动轴配合的安装孔位，孔位公差通常选H7级过渡配合，保证和轴的连接同轴度，避免转动时出现偏心振动。连接轮毂和外轮缘的辐板部分，没有采用实心辐板结构，而是做了四个均匀周向分布的镂空孔，这种设计首先能大幅降低构件自身的重量，减少传动轴的径向载荷，降低轴承端的摩擦损耗，同时均匀分布的孔位不会破坏轮盘的动平衡特性，只要加工时保证孔位的周向角度公差控制在±0.1度以内，转动时就不会出现额外的离心偏载。

　　从安装边界来看，这类轮盘的轴向厚度通常控制在外径的1/8到1/6区间，安装时需要在轮毂端面预留至少2mm的轴向压紧空间，配合轴用挡圈或者圆螺母做轴向固定，避免转动时出现轴向窜动。外轮缘的外圆面需要做精车处理，表面粗糙度达到Ra1.6即可，不需要做过高的精度处理，因为这个面不参与摩擦传动，仅作为动平衡校正的基准面使用。镂空孔的边缘都做了R2左右的圆角过渡，避免应力集中，因为轮盘转动时辐板部分会承受周期性的交变应力，如果孔位边缘是直角结构，长期运行很容易在直角处萌生疲劳裂纹，最终导致构件断裂失效。

　　在实际选型适配的时候，需要先核算传动链路需要的转动惯量值，再对应调整轮盘的外圆直径和厚度，外轮缘的径向宽度通常不小于外径的1/10，保证外缘有足够的质量提供储能效果；中心轮毂的直径要匹配所选传动轴的直径，通常轮毂直径是轴径的1.5到2倍，保证轮毂和轴的配合接触面积足够，传递扭矩时不会出现轴孔之间的相对滑动。镂空孔的形状选择类长圆形结构，相比圆形孔能在同等开孔面积下获得更好的辐板刚度，减少辐板在扭矩传递时的形变，四个孔的周向均匀分布也让辐板的受力更均匀，不会出现某一侧辐板应力过大的问题。

　　建模过程中需要注意，所有的圆角过渡要保持顺滑，不能出现建模特征的尖角残留，尤其是镂空孔和辐板连接的位置，要做等半径的圆角处理，和实际加工的工艺特征保持一致；中心安装孔的位置要严格和轮盘外圆保持同轴，同轴度公差要控制在0.02mm以内，避免装配后出现偏心。这类构件的材质通常选用45号钢或者铸钢，做调质处理提升整体的综合力学性能，承受交变载荷时能有更好的抗疲劳特性，部分对重量有要求的场合也可以选用铝合金材质，做硬质阳极氧化处理提升表面耐磨性，不过铝合金材质的构件转动惯量会比同尺寸钢件低很多，选型时需要重新核算惯量匹配值。
