三角腹杆式桁架支撑梁结构设计

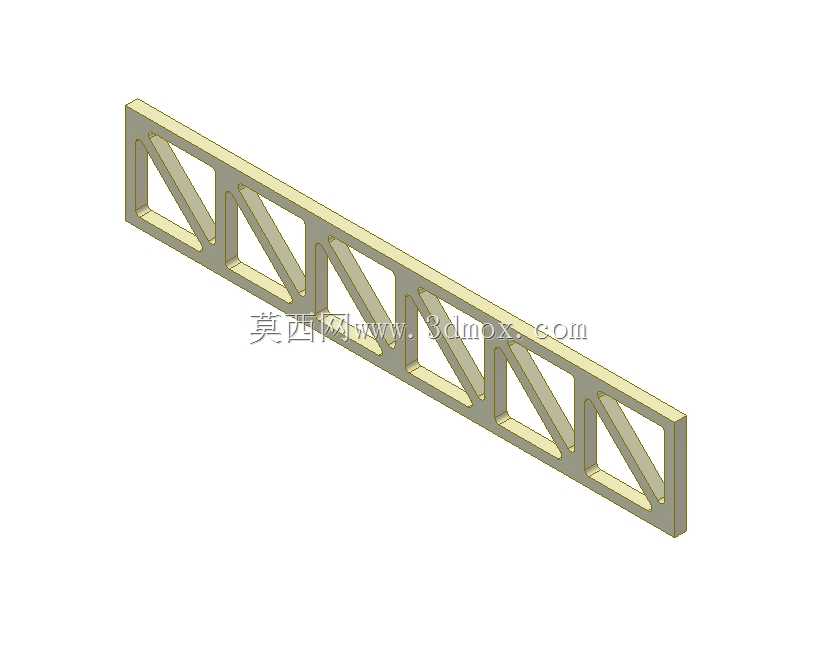

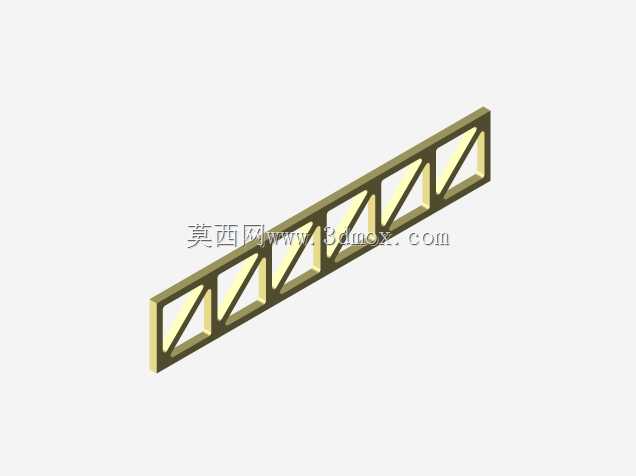

　　这类带三角腹杆的长条形桁架支撑构件，在轻型设备机架、输送线侧边支撑、小型工装框架搭建场景中应用十分广泛，相比同长度的实心矩形梁，它在保证结构刚性的前提下能大幅降低自身重量，减少材料消耗，同时降低整体机架的静载负荷。从结构设计逻辑来看，该构件采用等截面矩形外框作为主体轮廓，内部沿长度方向均匀布置斜向腹杆，相邻腹杆与上下翼缘围合形成等腰三角形稳定结构，这种排布方式能将梁体承受的竖向弯曲载荷通过腹杆分解为轴向的拉压力，避免局部应力集中导致的翼缘变形，相比直腹杆桁架，三角斜腹杆的抗剪性能更优，在承受横向交变载荷时不容易出现腹杆失稳的问题。

　　在实际安装适配层面，该构件的上下翼缘为等厚平直端面，可直接通过T型螺栓、角码与相邻的铝型材或钢板构件连接，两端的端面预留了平整的安装贴合面，不需要额外做端面铣削加工即可实现对接装配，构件整体宽度、高度尺寸统一，沿长度方向的腹杆间距保持一致，在多段拼接使用时，能保证拼接位置的腹杆对齐，避免拼接段出现刚性突变。设计过程中，腹杆的倾斜角度经过反复校核，角度控制在45度到60度区间内，这个角度区间既能保证腹杆对翼缘的支撑密度，又不会因为腹杆过密导致焊接或成型过程中出现工艺干涉，同时外框的壁厚与腹杆壁厚保持一致，在采用挤出成型工艺生产时，能保证料流均匀，避免出现局部壁厚不均导致的成型缺陷。

　　从功能特性上看，该桁架梁的镂空结构一方面减轻了自重，另一方面也方便线缆、气路管线从梁体内部穿过，不需要额外在梁体上开孔走管，在自动化设备机架搭建时，能让整体布线更整洁，减少外露管线的防护成本。同时这种镂空结构在设备需要定期清理积屑、积尘的场景下，不会像封闭矩形梁那样在表面积存杂物，日常维护时压缩空气吹扫即可完成清洁。在载荷适配方面，该类支撑梁适合作为中等载荷的横向支撑使用，比如轻型输送带的侧边承托、小型操作平台的边缘横梁、防护围栏的上下横撑，不适合作为大吨位的主承重梁使用，当跨度超过单根梁的设计长度时，可在拼接位置加装外置角撑强化连接刚性，避免拼接位置下挠。

　　建模过程中需要注意，腹杆与外框翼缘的交接位置要做均匀的圆角过渡，避免直角交接处的应力集中，尤其是在采用焊接工艺制作该构件时，圆角过渡能减少焊接应力的累积，降低焊后变形的校正工作量。如果采用铝型材挤出工艺生产，要注意内腹杆与外框的连接位置壁厚差不能过大，否则挤出冷却过程中会出现收缩变形，导致梁体直线度超差。另外梁体的两个安装端面要保证与长度方向的垂直度，否则多段拼接时会出现累计误差，导致整体框架的对角线尺寸超差，影响后续其他部件的安装定位。在实际选型使用时，可根据实际跨度和载荷大小调整外框截面尺寸以及腹杆的间距，跨度越大、载荷越高的场景，可适当加大外框的截面高度，同时缩小腹杆的排布间距，提升梁体的整体抗弯模量，不需要改变整体的三角腹杆结构形式，这种结构的拓展性较强，通过调整截面参数即可适配不同的使用场景，不需要重新做整体结构的拓扑优化，能大幅缩短设计周期。
