双法兰90度弯管接头结构设计

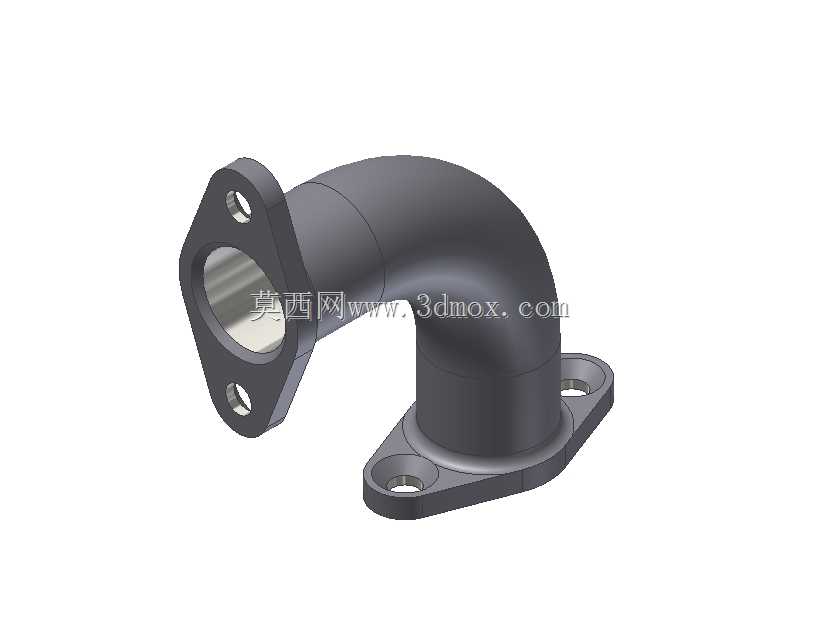

　　在流体输送管路系统的布局搭建中，受设备安装空间限制、管路走向转折需求，90度弯接类连接件是管路排布中高频使用的结构件，这类双法兰结构的弯管接头，多用于中低压工况下的刚性管路对接场景，常见于工业冷却循环系统、低压气动输送回路、小型内燃机进排气支路、液压系统回油管路等场景，相比螺纹连接的弯头，法兰式连接的密封可靠性更强，拆装维护时无需大范围转动相邻管路，适配管路后期检修、部件更换的作业需求。从结构功能来看，该弯管主体为等通径90度圆弧弯转结构，流道内壁做平滑圆弧过渡，没有直角转折的突兀结构，能大幅降低流体流经转角时的局部阻力损失，减少流道内的湍流、涡旋产生，一方面可以降低管路输送过程中的压力损耗，提升流体输送效率，

　　另一方面也能减少带杂质流体在转角处的淤积，降低管路堵塞的风险，同时平滑的内壁过渡也能减弱流体脉动对管壁的冲击，延长连接件的使用寿命。两端的法兰安装面为平行于对应管路轴向的平面结构，每个法兰端面上设置两个安装孔，孔位沿法兰中心对称分布，安装时通过螺栓穿过安装孔与对接管路的法兰端锁紧，法兰端面可根据实际工况需求加装密封垫片，适配橡胶垫、金属缠绕垫等不同密封形式，满足不同压力、温度、流体介质下的密封要求，避免管路连接处出现渗漏问题。设计这类弯管接头时，首先要根据对接管路的通径确定内部流道直径，保证弯管通径与对接管路完全一致，避免通径突变带来的流阻变化；弯转部分的弯曲半径通常取流道直径的1.5-2倍，既不会因为弯曲半径过小导致流道折角过陡、

　　流阻激增，也不会因为弯曲半径过大导致整体结构占用空间过多，适配紧凑安装空间的布局需求。法兰端的安装孔位需要与对接法兰的孔位完全匹配，孔中心距公差控制在±0.1mm范围内，保证安装时螺栓可以顺利穿入，不会出现孔位错位导致的装配应力；法兰端面的平面度需要控制在0.05mm以内，保证锁紧后密封垫片受力均匀，避免局部间隙导致的渗漏。管壁厚度根据管路工作压力做对应计算，中低压工况下壁厚通常取流道直径的1/8-1/10，同时在弯管外壁与法兰连接的位置做圆角过渡加强，避免转角处应力集中，在管路受振动、压力冲击时出现焊缝开裂或者结构断裂的问题。安装边界方面，该弯管两个法兰端面分别朝向互相垂直的两个方向，安装时需要预留足够的螺栓拆装空间，

　　保证扳手可以顺利伸入拧紧法兰螺栓，同时弯管的外轮廓转弯处需要与周边设备、结构件预留至少5mm的间隙，避免管路工作时产生振动与周边部件发生碰撞摩擦，损坏管壁或者周边部件。实际选型应用时，需要根据输送介质的特性选择对应的材质，普通水循环、气动回路可以选用铸铁或者铸铝材质，降低成本；有腐蚀性介质的工况可以选用不锈钢或者工程塑料材质，提升耐腐蚀性；高温工况下则需要选用铸钢材质，保证高温下的结构强度。这类双法兰弯管接头相比焊接式弯头，拆装灵活性更强，在需要经常拆解维护的管路段中优势明显，不需要切割管路即可完成接头更换，大幅降低后期维护的工作量与成本；相比卡套式连接的弯头，法兰连接的抗拉脱能力更强，在管路存在一定振动的工况下，连接可靠性更高，不容易出现松脱渗漏的问题。建模过程中需要重点关注流道内壁的顺滑度，避免建模时出现台阶、尖角等结构，实际生产中这类铸件通常采用砂型铸造或者精密铸造工艺，建模时需要预留合适的拔模斜度与加工余量，法兰端面、安装孔等配合位置需要预留机加工余量，保证最终成品的装配精度。
