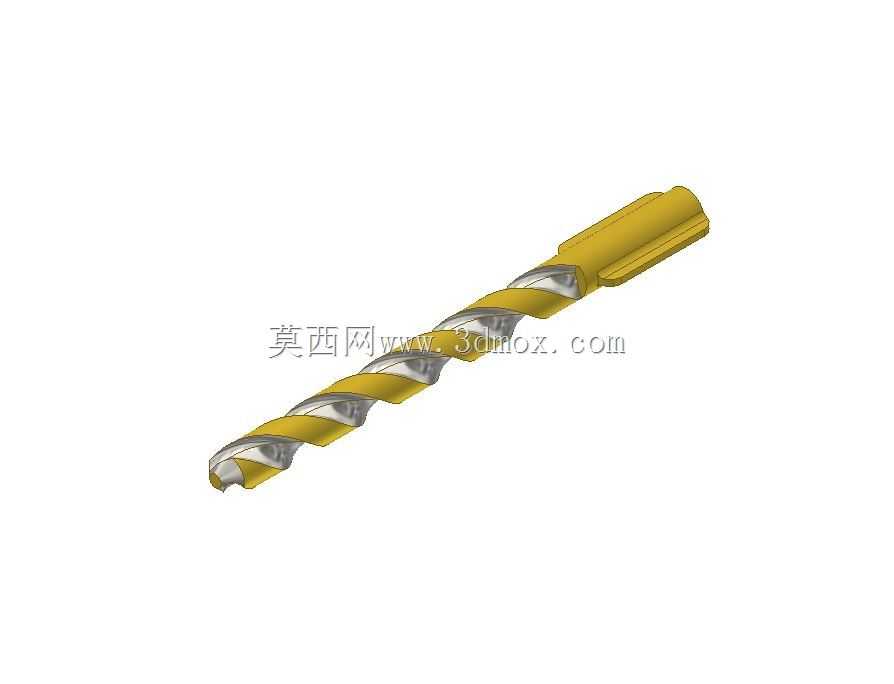

硬质合金涂层麻花钻三维结构设计

　　在机械加工、五金制造、装配维修等各类涉及金属切削的场景中，孔加工占比始终居高不下，而麻花钻作为孔加工环节应用最广泛的切削刀具，其结构设计合理性直接决定了钻孔精度、排屑效率与刀具使用寿命。这款麻花钻采用经典的双螺旋槽结构设计，整体分为夹持柄部、切削导向段与钻尖工作区三个核心部分，柄部采用通用等径直柄结构，可适配绝大多数台钻、手电钻、加工中心的钻夹头装夹需求，装夹时无需额外配置过渡套，夹持接触面均匀，高速旋转时的径向跳动量可控制在较小范围内，能有效避免钻孔偏斜、孔壁粗糙度超差等常见加工问题。

　　从功能特性来看，钻尖部分采用标准顶角设计，针对普通碳钢、铸铁、有色金属等常见加工材料的切削特性做了刃口优化，横刃经过修磨处理，钻孔时的轴向进给力相比未修磨的普通钻头降低近三成，操作人员手动进给时的阻力反馈更柔和，机床自动进给时也能减小主轴负载。螺旋槽的导程与槽型截面经过反复校核，槽面抛光处理可减小切屑排出时的摩擦阻力，钻削过程中产生的带状切屑可顺着螺旋槽顺畅排出，不会出现切屑堵塞在孔内刮伤已加工孔壁、甚至崩断钻头的情况。刃带部分采用等宽设计，在钻削过程中起到导向支撑作用，既能保证钻孔的直线度，也能减少钻头外圆与孔壁的摩擦面积，降低钻削过程中的发热量，延缓刀具磨损速度。

　　设计过程中，首先结合实际钻削工况的受力情况确定了钻芯厚度的渐变规律，从钻尖位置向柄部方向钻芯厚度逐步递增，既保证了钻尖部分的切削锋利度，又提升了刀体整体的抗扭刚性，在大进给量钻削时不会出现刀体扭转变形、折断的问题。螺旋角的选取兼顾了不同材料的加工需求，适中的螺旋角既可以保证切屑的顺利排出，也能让切削刃获得合理的前角，降低切削过程中的切削力。表面涂层采用硬质合金涂层处理，提升了刃口的硬度与耐磨性，在干切削工况下也能保持较长的使用寿命，减少频繁换刀的辅助时间。

　　从安装边界与尺寸适配角度来说，这款直柄麻花钻的柄部直径与刀体工作段直径保持一致，可适配夹持范围覆盖对应直径的各类钻夹头，装夹时需保证柄部伸入夹头的长度不小于柄部直径的1.5倍，避免装夹长度不足导致高速旋转时钻头甩出、折断。钻孔作业前需根据加工材料匹配对应的主轴转速与进给量，加工钢材时需配合切削液使用，降低刃口温度，避免刀具过热退火；加工铸铁等脆性材料时可采用风冷排屑，注意控制进给压力，避免钻穿瞬间的冲击力导致崩刃。日常存放时需做好刃口保护，避免与其他刀具磕碰损伤切削刃，使用前需检查刃口是否有崩缺、磨损情况，及时修磨或更换，保证钻孔加工的精度与效率。
