腰型孔安装式方形定位连接固定块

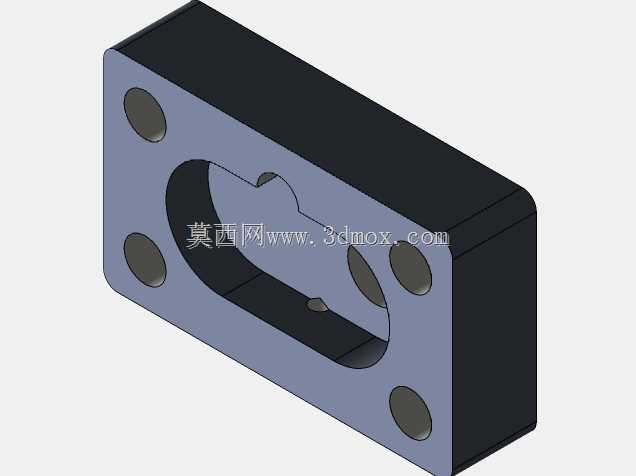

　　这类带腰型调节孔的方形固定连接块，在轻工自动化生产线、小型工装夹具搭建、非标检测设备的模组对接场景里应用十分广泛，很多需要小范围位置微调的工位都会用到这类结构件，相比完全定死孔位的安装块，它能给装配环节留出足够的调整余量，降低零件加工的公差累积带来的装配难度。从结构设计逻辑来看，主体采用长方体块式构型，整体刚性表现优异，六个安装面均做了平整处理，能保证和对接面的贴合度，避免安装后出现翘曲、受力不均的问题。块体上开设的长圆形腰型通槽是核心的调节结构，槽的走向和零件长边平行，装配时可以顺着槽的方向调整固定块的前后位置，等位置校准到需求点位后，再通过紧固件完成锁死，这个设计能抵消安装基座的孔位加工误差，

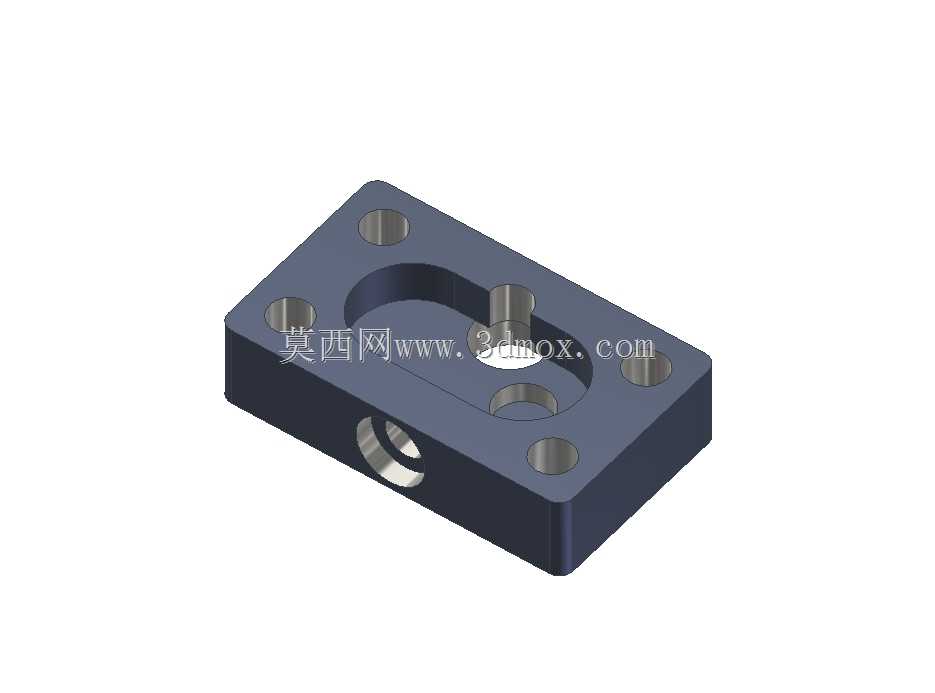

　　也能适配不同工位对安装位置的微调需求，不用在基座上重新扩孔或者补焊，大幅提升现场装配的效率。零件上分布的六个沉头安装孔，分别布置在块体的四个角位以及腰型槽的两侧短边位置，沉头深度和标准内六角圆柱头螺钉的头部尺寸匹配，安装后螺钉头部不会突出零件表面，不会和周边运动的部件产生干涉，每个孔的位置度公差都控制在合理范围内，保证螺钉能顺利穿入对接基座的螺纹孔，不会出现别劲、螺钉拧歪的情况。块体侧面开设的横向贯通螺纹孔，主要用来连接调节螺杆、定位顶丝或者外接气路、油路的接头，这个孔的轴线和零件底面保持平行，和腰型槽的走向垂直，能实现垂直于调节方向的点位固定或者外接功能拓展，比如在夹具应用里，这个孔可以安装顶紧螺钉，

　　用来固定穿在腰型槽里的导杆或者调整轴的位置。从安装边界来看，这类零件的整体厚度控制在适配常规工装板的安装尺寸范围内，不会因为厚度过大占用过多的设备内部安装空间，也不会因为厚度太薄导致锁紧紧固件时零件发生形变，腰型槽的宽度和常用的导向轴、调节螺栓直径匹配，槽边的圆角处理能减少应力集中，避免零件在频繁受载的情况下从槽边位置开裂。实际选型使用的时候，要注意确认安装面的平面度，如果对接基座的表面存在凸起或者焊渣，会导致固定块安装后出现倾斜，影响侧面螺纹孔的同轴度，也会让腰型槽的调节顺滑度下降；锁紧紧固件的时候要按照对角顺序分次拧紧，不要一次性把单个螺钉锁死，避免零件受挤压产生内应力，长期使用后出现形变。

　　这类零件常用来做传感器安装支架的固定底座、导轨限位块的连接座、小型气缸的尾部安装座，也可以在工装板上作为可调节的定位挡块使用，在一些需要频繁换型的生产工位上，松开腰型槽上的紧固件就能快速调整固定块的位置，适配不同规格产品的定位需求，不用重新设计制作新的连接零件，能有效降低产线换型的成本和时间。设计这类零件的时候，要注意腰型槽两端的半圆半径和槽宽保持一致，避免加工时出现槽宽不一致的问题，导致调节螺栓卡滞；沉头孔的倒角要和螺钉头部的锥度匹配，保证螺钉锁紧后头部完全沉入沉孔内，不会突出表面；侧面的螺纹孔要做攻丝前的倒角处理，避免攻丝时出现螺纹烂牙、入口处毛刺过多的问题，影响螺钉或者接头的拧入顺畅度。零件的棱边都做了小尺寸的倒角处理，一方面能去除加工产生的毛刺，避免装配时划伤操作人员，另一方面也能减少零件安装时和相邻部件的磕碰，保护配合面的精度。在受力较大的应用场景下，这类零件一般会选用中碳钢做表面发黑处理，提升刚性和防锈能力，在受力较小、需要轻量化的场景下也可以选用铝合金材质做阳极氧化处理，降低整体重量，不管是哪种材质，核心的尺寸参数、孔位布局逻辑都是一致的，都是围绕安装调节便捷性、连接刚性、装配干涉规避这几个核心需求来设计的。
