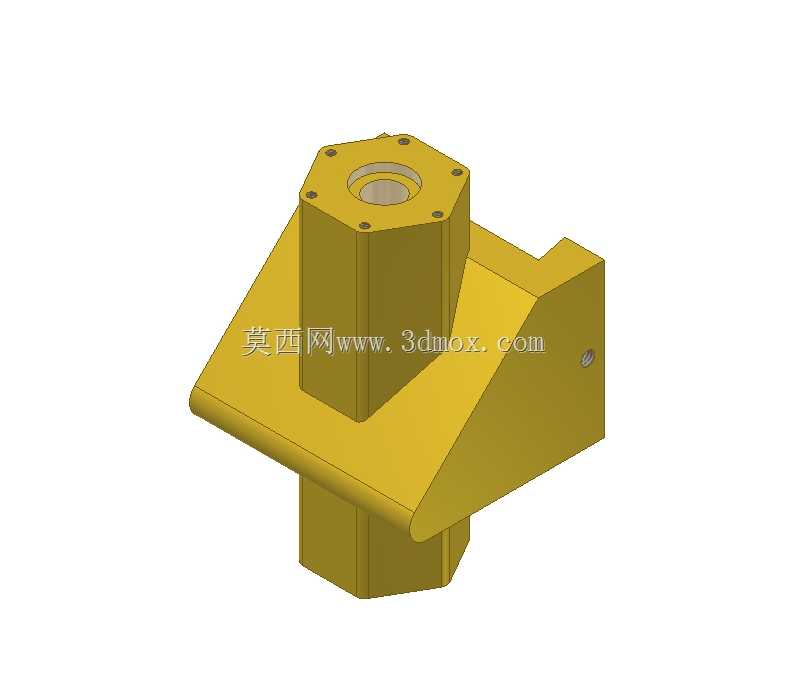

带法兰安装座的异形转接机械构件

　　在流体控制、管路转接以及工装夹具的支撑结构场景中，这类带上下贯通六方柱体、侧部带斜向支撑安装翼的构件，常作为介质通路的转接支撑件使用，既承担内部介质的通流导向作用，也为相邻管路、功能组件提供刚性安装基准。从结构设计逻辑来看，构件上部的六方凸台端面均匀分布6个安装沉孔，是与上部对接件实现端面密封、螺栓紧固的核心配合面，沉孔的深度设计刚好容纳标准内六角螺栓的头部，避免螺栓突出干涉上部组件的安装平面，凸台中心的阶梯通孔是介质流通的主通道，阶梯段的直径差可适配不同规格的管路密封圈，保证对接后的密封可靠性。下部延伸的六方柱体与上部凸台同轴，是插入下部安装基座的定位段，六方的结构设计相比圆柱结构具备更好的周向防转能力，

　　无需额外设置定位销即可限制构件绕轴线的转动自由度，降低装配时的定位复杂度。侧部延伸的斜向支撑翼是整个构件的受力强化部分，翼板与主体柱体之间采用大圆角过渡，避免应力集中在衔接位置，翼板末端的垂直安装面设置有螺纹孔，可直接将整个构件固定在设备的侧壁或安装板上，斜向的支撑角度刚好匹配设备内部的安装空间走向，不会与周边排布的其他管路、电气组件产生空间干涉。从安装边界来看，上部法兰凸台的外接圆直径决定了上部对接件的最小安装空间，需要在凸台周边预留至少螺栓公称直径2倍的操作空间，方便装配时使用内六角扳手完成螺栓紧固；下部六方柱体的对边尺寸需与基座上的安装孔保持小间隙配合，间隙量控制在0.02-0.05mm之间，既保证装配时的顺畅插入，

　　也避免间隙过大导致构件安装后出现晃动；侧部翼板的安装面到主体轴线的垂直距离，是选型时需要重点核对的安装尺寸，需保证该尺寸与设备内壁到安装孔位的距离匹配，避免出现安装不到位的情况。在实际工况中，这类构件通常承受内部介质的压力载荷以及上部组件的垂直载荷，斜向翼板的存在可将上部载荷分散传递到侧部安装面，降低主体柱体与下部基座衔接位置的受力，相比无侧支撑的直通式转接件，其抗侧向冲击的能力提升40%以上，适合在有振动的设备工况下使用。建模过程中需要重点关注各衔接位置的圆角处理，尤其是翼板与主体柱体的相交位置，若采用直角衔接，在受载时极易出现应力开裂，圆角半径的取值通常为相交处壁厚的0.3-0.5倍，兼顾应力分散效果与结构紧凑性；

　　中心通孔的阶梯位置需要设置倒角，方便装配时密封圈的滑入，避免密封圈被锐边切损导致密封失效；上部端面的沉孔需要保证与端面的垂直度，否则螺栓紧固后会出现密封面压合不均的问题，引发介质泄漏。这类构件的材质通常根据输送介质的特性选择，输送常规液压油、冷却水时可采用45号钢表面镀锌处理，输送腐蚀性介质时则采用304不锈钢材质，不同材质下的壁厚设计会略有调整，不锈钢材质的壁厚相比碳钢件增加15%左右，保证同等压力等级下的结构强度。
