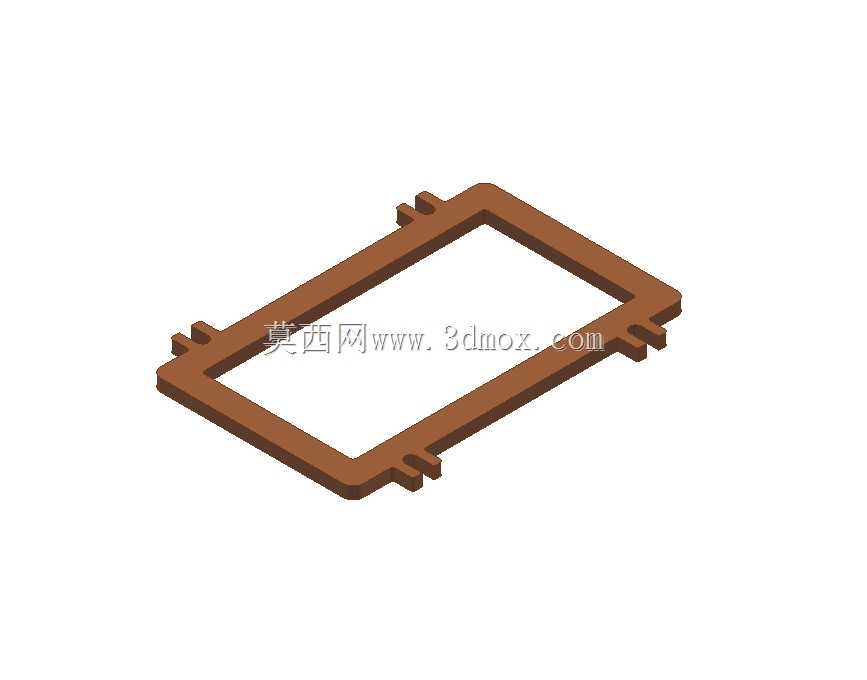

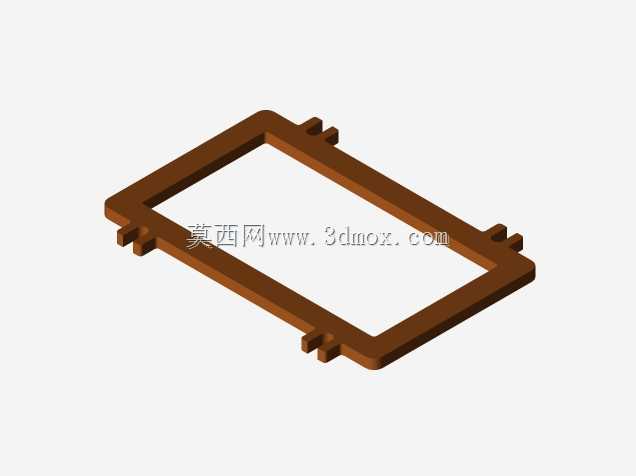

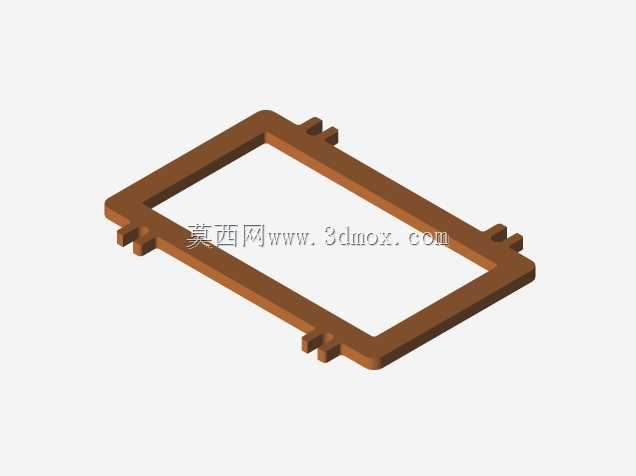

带凸耳矩形框式机械安装固定支架

　　这类带侧边凸耳的矩形框式构件，在工业场景里常作为小型功能模块的安装承载基体使用，常见于电子设备内部板卡固定、小型气动元件排布支撑、轻型输送线的侧边定位架，或是检测设备里的传感器安装基座，区别于实心安装板，中空的框体结构既能预留出内部元器件的走线、散热空间，也能大幅降低构件自身重量，减少对安装基面的负载压力。从结构设计逻辑来看，整体采用等截面的框边设计，框体的四条边截面尺寸保持一致，既可以在注塑或机加工过程中减少应力集中点，也能保证各个方向的结构强度均匀，不会因为某一侧边截面偏薄出现受力形变。侧边伸出的凸耳是核心安装定位结构，每个凸耳上预留的安装位与框体主体一体成型，避免了后续拼接安装带来的装配误差，凸耳的伸出长度经过匹配计算，

　　既不会因为过长导致凸耳根部受弯断裂，也不会因为过短导致安装紧固件时操作空间不足，安装时紧固件穿过凸耳的预留孔位，就能将整个框体牢牢固定在安装基面上，框体的内圈尺寸是核心的安装边界，需要完全匹配被承载模块的外形尺寸，预留的装配间隙控制在合理公差范围内，既保证被承载模块可以顺利嵌入框内，也不会因为间隙过大出现模块晃动的问题。在实际选型应用时，首先要确认框体内腔的长宽尺寸是否匹配待安装模块的外形，其次要核对凸耳的安装孔位间距是否和基面的预留安装孔位对齐，避免出现安装错位的问题，框体的厚度尺寸决定了整体的承载能力，若用于承载重量稍大的模块，可在不干涉内部元器件的前提下适当增加框边的截面厚度，提升整体抗形变能力。

　　这类框式支架在设计时没有多余的冗余结构，所有结构特征都服务于安装固定与承载功能，中空的内圈除了容纳被安装件，还可以作为流体管路、线缆的穿行通道，在紧凑的设备内部空间里可以同时实现承载与走线的双重功能，减少额外的走线固定件使用。从受力角度分析，框体的四个角位置做了过渡处理，避免直角位置的应力集中，在承受垂直于框体平面的载荷时，四个侧边的受力可以均匀传递到四个角部，再通过侧边的凸耳将载荷传递到安装基面上，不会出现局部应力过大导致的结构损坏。在自动化设备的工位排布中，这类框式支架常用来固定小型光电传感器、视觉检测镜头的安装座，或是小型电磁阀组的承载架，因为其结构规整，安装后不会占用过多额外空间，也不会遮挡周边其他构件的运动路径，

　　在小型消费电子的组装工装里，这类框体也可以作为工件的定位型腔，将待组装的工件嵌入框内实现快速定位，配合侧边凸耳固定在工装板上，能大幅提升工件的装夹效率。需要注意的是，这类框式构件如果采用塑料材质加工，凸耳位置的厚度要做适当加强，避免反复拆装紧固件时出现凸耳开裂的问题，如果采用金属材质加工，可在凸耳的安装孔位置压装衬套，提升安装孔的耐磨性能，延长构件的使用寿命。
