L型带加强筋单耳支撑固定支架结构

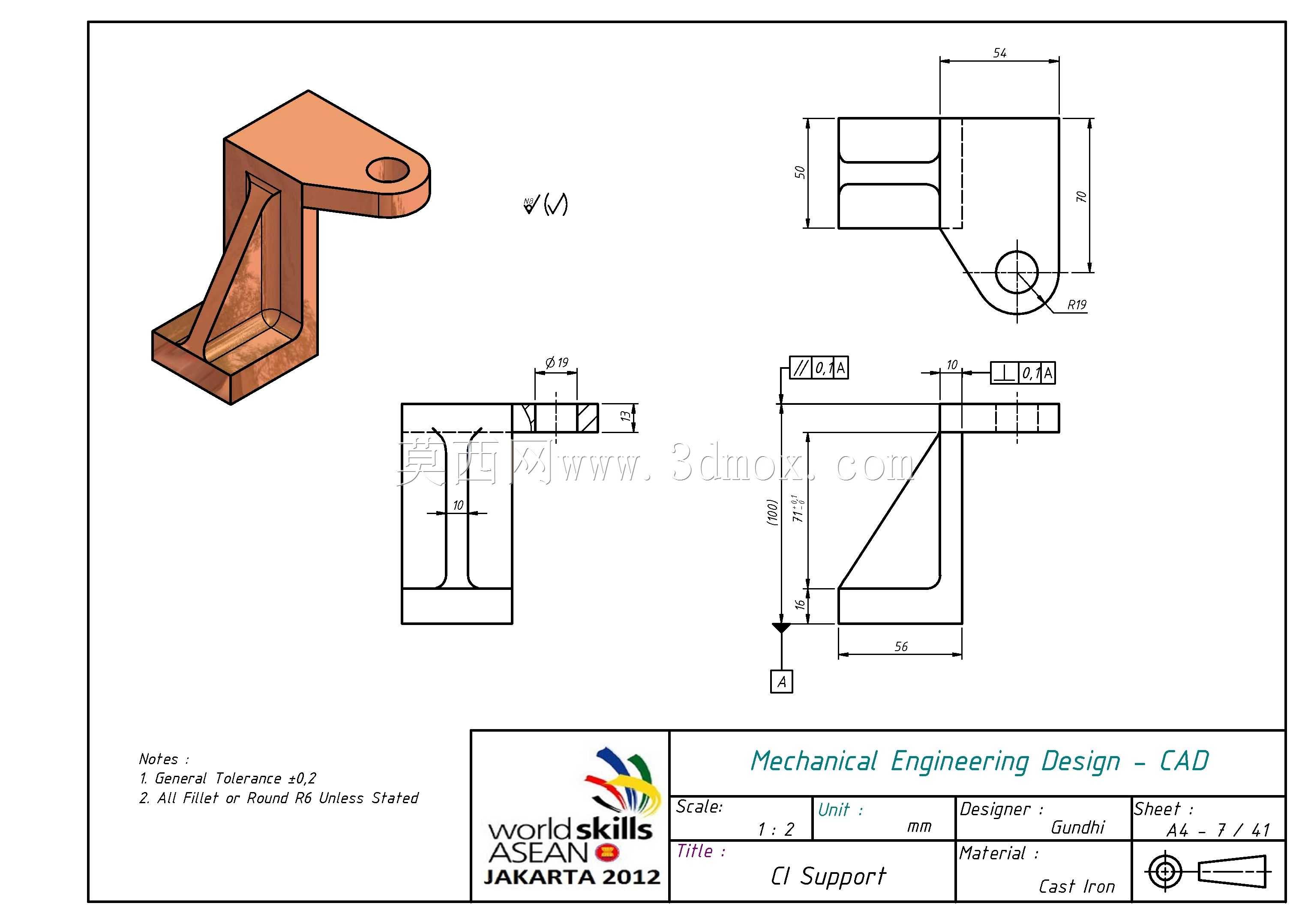

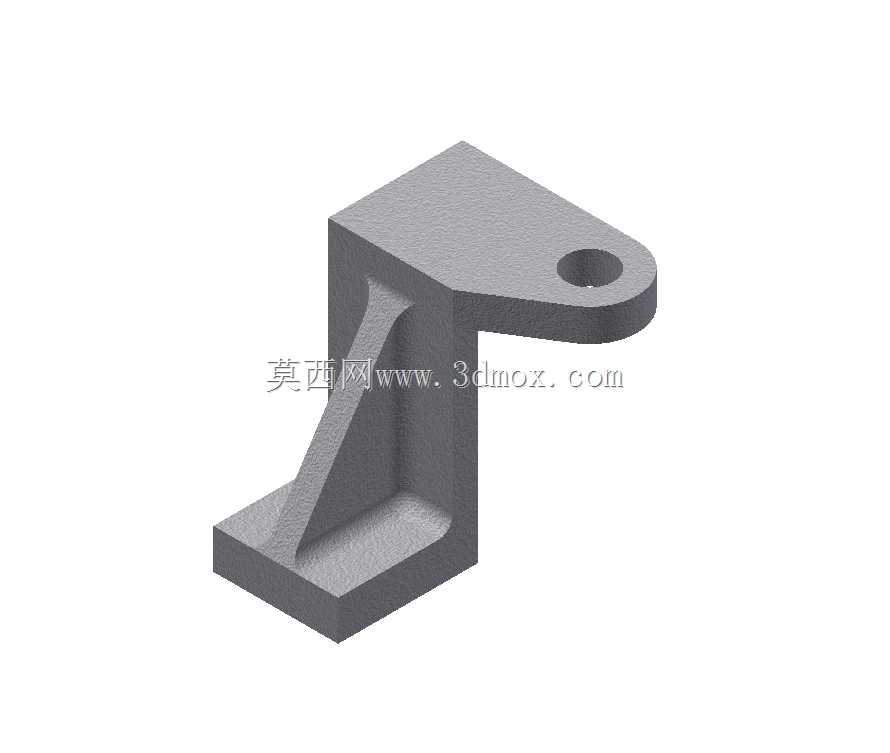

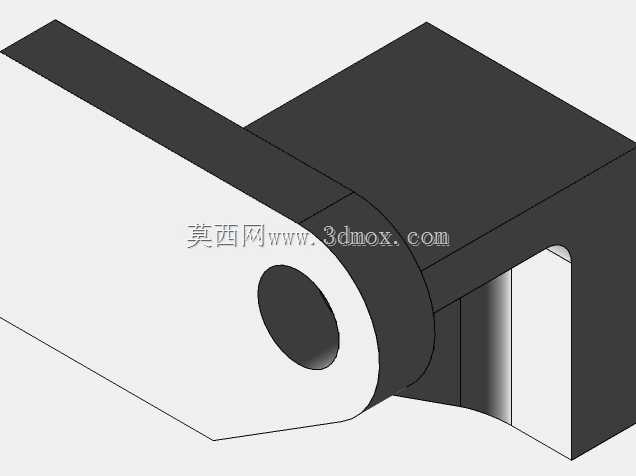

　　在各类工业装配场景中，这类带加强筋的L型支撑件属于应用频次极高的结构连接件，常出现在生产线旁的工装夹具架体、小型设备的侧边安装位、输送线的侧挂导向组件安装座上，主要承担单侧悬臂载荷的传导与固定作用，避免悬臂部件在长期受载下出现连接位变形、断裂的问题。从结构设计逻辑来看，底部采用矩形安装基面，基面预留了足够的螺栓排布空间，可适配常规内六角螺栓的沉头安装需求，安装时基面与设备安装面完全贴合，能保证支撑的垂直度，避免安装后出现倾斜导致的附加弯矩。竖直支撑段与水平安装基面采用直角过渡，内侧设置的三角形加强筋直接连接竖直壁与底部基面，筋板的厚度与竖直壁厚度保持一致，既可以减少铸造或加工过程中的应力集中问题，也能在不额外增加整体壁厚的前提下，

　　大幅提升支撑件的抗侧弯、抗扭转载荷能力，有效降低悬臂端受载时支撑根部的应力峰值。上部延伸出的单耳连接端做了圆弧收边处理，中心的通孔为铰接安装位，可与带销轴的连杆、摆臂、导向轮支架等部件配合，实现部件的铰接转动或位置固定，单耳的厚度经过载荷校核，能匹配常规销轴的剪切强度要求，避免铰接位出现压溃变形。从安装边界来看，底部安装基面的长宽尺寸适配多数小型设备的安装梁宽度，竖直段的高度可满足常规悬臂部件的安装高度差需求，上部单耳的外伸长度经过优化，既保证铰接部件有足够的转动空间，不会与支撑主体发生运动干涉，也不会因为外伸过长导致支撑端弯矩过大。这类支撑件在实际使用中，通常会根据应用场景的载荷大小选择对应材质，

　　轻载场景下常用铝合金加工做阳极氧化处理，兼顾轻量化与防锈能力，中重载场景则采用45号钢加工后做发黑或镀锌处理，部分有焊接需求的场景也会采用Q235板材焊接后做去应力处理，避免长期使用出现变形。设计这类支撑结构时，需要重点关注几个核心参数的匹配：首先是底部安装孔的孔位间距，要与配套安装梁的预留孔位完全对齐，避免现场安装时需要重新打孔；其次是加强筋的高度与厚度比例，筋板过高会增加不必要的重量，过低则无法起到足够的加强作用，通常筋板高度取竖直支撑段高度的三分之二左右即可满足多数常规载荷需求；另外上部单耳的通孔公差需要与配套销轴的公差匹配，间隙过大会导致铰接部件晃动，间隙过小则会出现装配卡滞的问题，

　　通常采用H8/f7的间隙配合即可满足多数转动或固定铰接的需求。在实际设备维护中，这类支撑件属于易检查的结构件，日常巡检只需要观察根部加强筋与基面的连接位置是否出现裂纹、安装螺栓是否松动即可，一旦发现筋板位置出现细微裂纹，需要及时更换，避免悬臂部件脱落造成设备故障或安全隐患。不同于定制化的大型支撑结构，这类标准化的小型L型支撑支座可以适配多种不同的安装场景，只需要根据实际载荷需求调整壁厚、筋板尺寸与安装孔位，就能快速适配不同的设备安装需求，大幅降低非标设计的周期与成本。
