带定位孔斜切式机械楔块结构

　　在工装夹具、非标自动化设备的定位与支撑场景中，这类带斜切面的楔块结构是十分常见的功能零件，很多刚接触结构设计的工程师容易忽略这类小零件的细节设计，往往在实际装配调试时才发现干涉、定位失效、支撑刚性不足等问题。从实际应用来看，这类楔块常被用在工装的侧向辅助支撑、夹具的角度定位、输送线的工件顶升导向、模具的合模预定位等场景，不同场景下对其外形尺寸、安装边界的要求差异极大，不能直接套用通用模型。

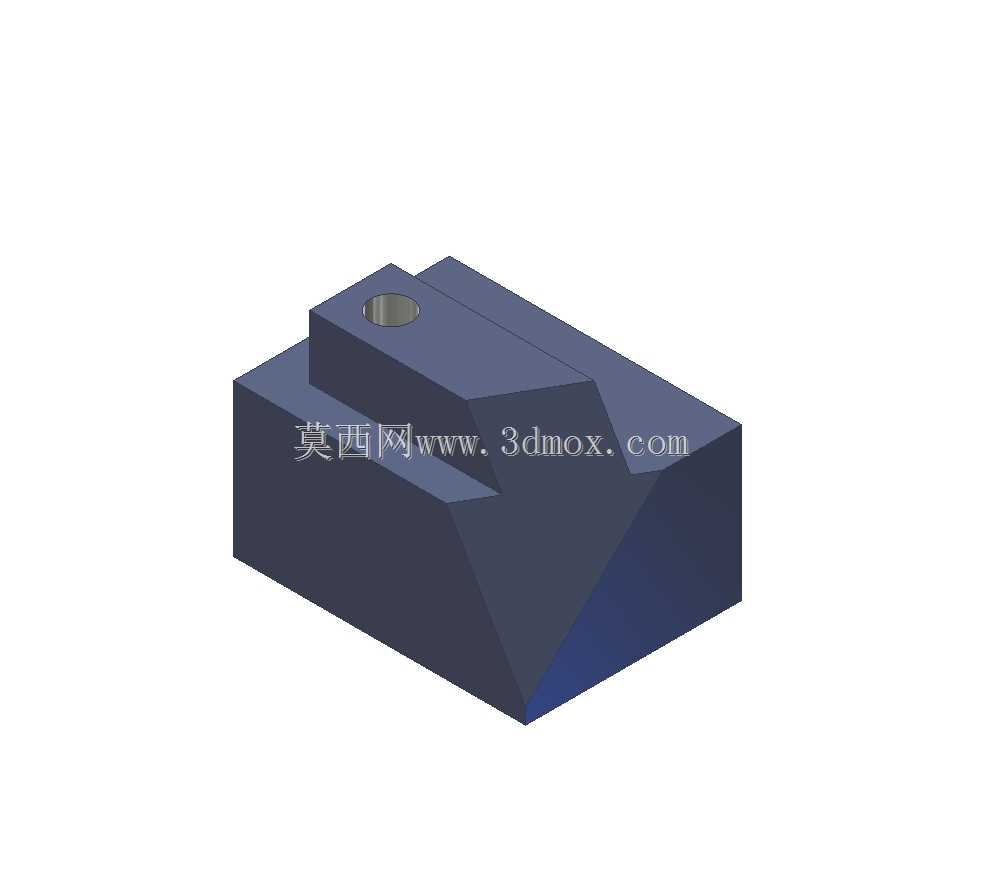

　　从结构设计思路来看，这个零件顶部设置的单孔是螺纹安装孔，用于将楔块固定在安装基板上，避免设备运行过程中受侧向力发生位移；主体的斜切面是核心工作面，角度公差需要根据实际使用场景控制，若是用于角度定位，斜面的角度公差通常要控制在±0.05°以内，表面粗糙度要达到Ra1.6以下，避免长期摩擦出现磨损导致定位精度偏移；若是用于顶升导向，斜面角度可以适当放宽，但斜面与底面的垂直度、顶面安装孔的位置度需要严格控制，否则会出现顶升卡滞的问题。

　　在外形尺寸与安装边界的考量上，这类楔块的底面是主要安装基准面，平面度需要控制在0.02mm以内，保证安装后与基板完全贴合，不会出现翘曲；零件的直角棱边都做了微小的倒角处理，一方面是避免装配时划伤操作人员，另一方面是去除机加工产生的毛刺，防止装配时毛刺掉落到设备运动副中造成卡滞；顶部的安装孔深度需要根据选用的螺丝长度确定，要保证螺丝拧紧后不会突出零件顶面，避免干涉上方放置的工件，同时孔口要做沉头设计，让螺丝头完全沉入零件内部，保证顶面的平整性。

　　从实际使用的功能特性来看，这类楔块相比普通的矩形垫块，多了斜面导向或角度支撑的功能，在很多需要调整工件高度差、补偿装配间隙的场景中，通过更换不同斜面角度的楔块，就可以快速调整支撑高度，不需要重新加工整套工装，能大幅降低调试成本；零件整体采用一体化实心结构，没有多余的减重槽或镂空设计，保证了足够的结构刚性，在承受较大的侧向挤压力时不会发生形变，适合在重载工装、冲压设备辅助定位等对刚性要求高的场景使用。

　　在建模过程中需要注意，斜面与相邻平面的交线要做清晰的几何约束，避免出现建模误差导致加工出来的零件尺寸不符；安装孔的位置要距离零件边缘留有足够的壁厚，通常壁厚不小于孔径的1.5倍，避免拧紧螺丝时出现零件边缘开裂的问题；如果是用于频繁摩擦的工作场景，建模时还可以在斜面位置预留耐磨片的安装位，后期更换耐磨片即可，不需要整体更换楔块，能降低后期维护成本。很多新手在设计这类零件时，容易忽略安装边界的干涉问题，比如楔块安装后，斜面的最低端是否会和周边的运动部件发生碰撞，螺丝安装时是否有足够的扳手操作空间，这些细节都需要在建模阶段提前考量，避免后期装配时需要二次修配。
