斜接异径三通管路连接结构

　　在流体输送系统的管路布设作业中，斜接三通结构是实现主管道侧向分流、合流功能的核心连接构件，这类结构常出现在民用给排水管网、工业工艺物料输送管线、小型换热机组管路、暖通空调水循环系统等场景中，区别于垂直正交的正三通结构，斜向支管的设计能够降低流体转向时的局部阻力损失，减少管路内紊流、涡旋的产生概率，同时也能适配现场安装空间受限、支管走向存在固定角度要求的布设工况。

　　从实际使用需求出发，这类斜接三通的主管道承担主流体的输送功能，支管则负责引出或汇入支路流体，两个管段的轴线夹角经过流体力学仿真验证，能够在保证分流流量配比的前提下，尽可能降低流体对管壁的冲刷损耗，延长管路整体的使用寿命。设计过程中首先要确定主支管的通径匹配关系，主管道通径大于支管通径的异径设计，能够避免分流时主流道出现过大的压力波动，保证上下游流体输送的稳定性。

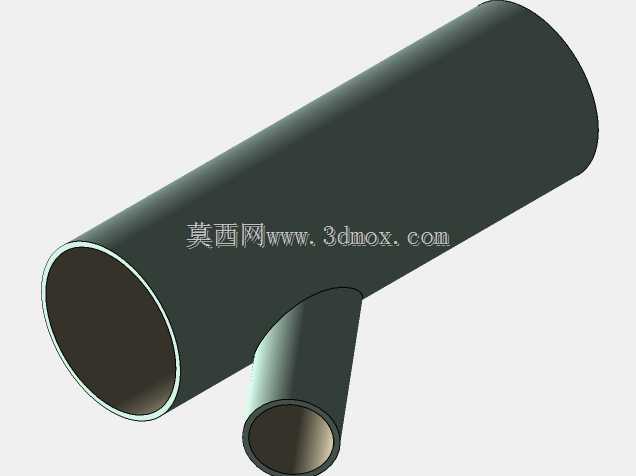

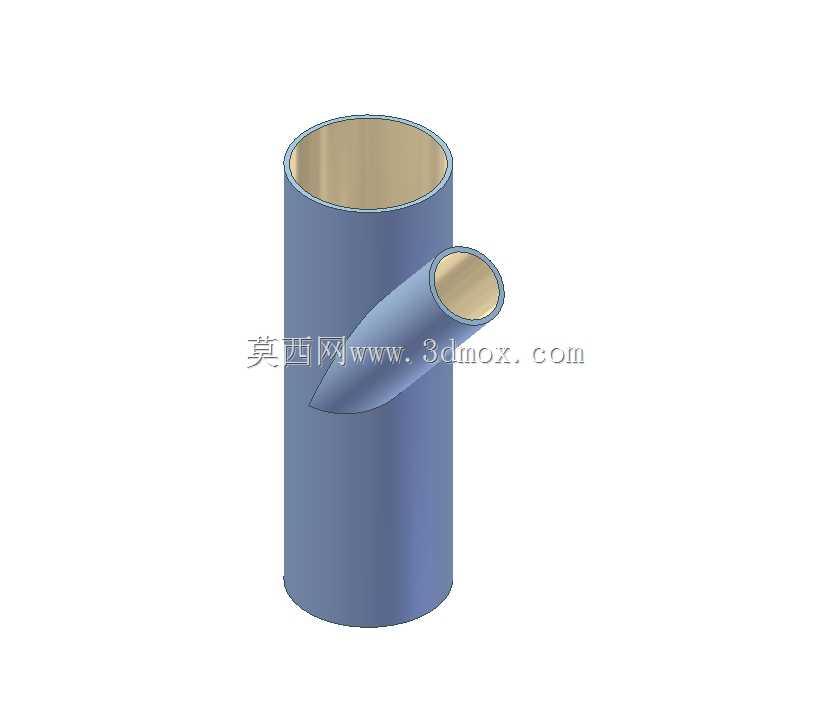

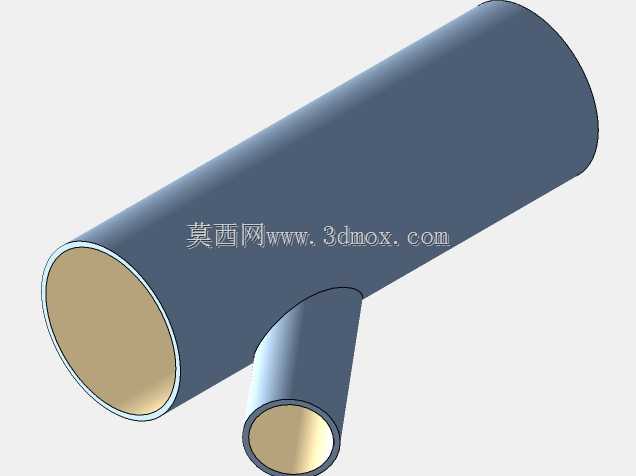

　　建模阶段优先采用多实体建模思路完成基础管段的构建，先分别绘制主管道与斜支管的薄壁圆柱实体，两个实体的相交区域需要做精准的布尔求交运算，提取相贯线作为后续焊接坡口或者一体成型壁厚处理的基准线，相贯线的拟合精度直接决定了后续管路连接的密封性能，若相贯区域存在缝隙或者错位，实际使用时极易出现流体渗漏的问题。管壁厚度的选取需要匹配管路的设计承压等级，薄壁结构适配低压给排水、通风类工况，厚壁结构则可用于中压工艺物料、压力水循环系统，建模时需要保证主支管衔接位置的壁厚均匀过渡，避免出现局部壁厚过薄导致的承压薄弱点。

　　安装边界层面，这类斜接三通的主管道两端为同轴圆柱连接端，可适配标准卡箍、焊接法兰、螺纹接头等多种连接形式，支管的斜向端面同样为标准圆形连接接口，安装时需要保证主管道的轴线与布设走向完全重合，支管的斜向角度与预设支路走向对齐，避免安装错位导致管路出现额外的装配应力。实际选型时需要根据系统的流体类型、工作压力、输送温度匹配对应的材质，普通给排水场景可选用PVC、PPR等非金属材质，工业流体输送场景则多选用碳钢、不锈钢等金属材质，不同材质的管路连接时还需要在接口处增设适配的密封过渡件，防止电化学腐蚀或者密封失效。

　　在管路系统的阻力计算环节，这类斜三通的局部阻力系数远小于正三通加弯头的组合结构，能够有效降低整个输送系统的动力损耗，减少循环泵、压力泵的选型功率，实现系统运行的节能降耗。建模完成后还需要对相贯区域做应力集中校核，尤其是在承压工况下，相贯线位置是应力集中的高发区域，需要通过圆角过渡、壁厚局部加强的方式降低应力峰值，避免管路长期运行过程中在该位置出现疲劳开裂、破损泄漏的问题。对于需要做预制装配的管路系统，这类斜接三通的三维模型可直接导出用于管路预制加工，保证现场安装时的尺寸精度，减少现场切割、焊接的作业量，提升管路安装的施工效率。
