400W水冷式UVLED固化投射光源结构

　　在印刷涂布、电子元器件封装、复合材料表面固化这类生产场景里，UV固化环节的光源均匀性、热稳定性一直是影响成品良率的核心因素，这款400W功率的UV投射光源，就是针对连续化生产工况下的固化需求做的结构设计。从实际使用场景来看，这类光源常被安装在涂布生产线的出料段、PCB板阻焊层固化工位、或是小型工件的表面胶层固化流水线旁，替代传统的高压汞灯固化方案，解决传统光源发热量大、波长不稳定、使用寿命短的问题。设备采用水冷循环的散热结构，进出水接口设置在机身侧端，和内部的铝基散热流道直接连通，工作时循环水可以直接带走LED灯珠工作产生的热量，避免灯珠结温过高导致的波长漂移、光衰过快问题，相比风冷结构，水冷的散热效率更高，

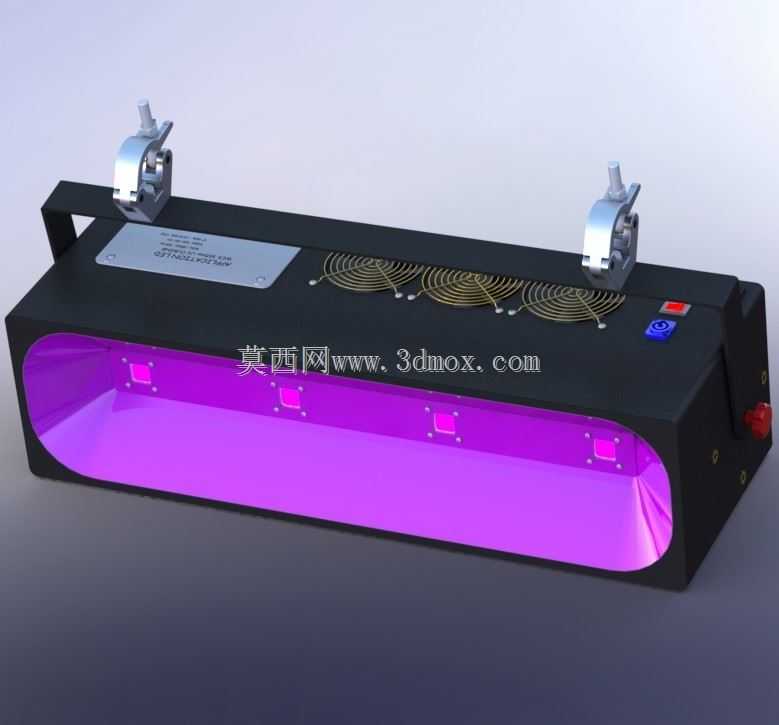

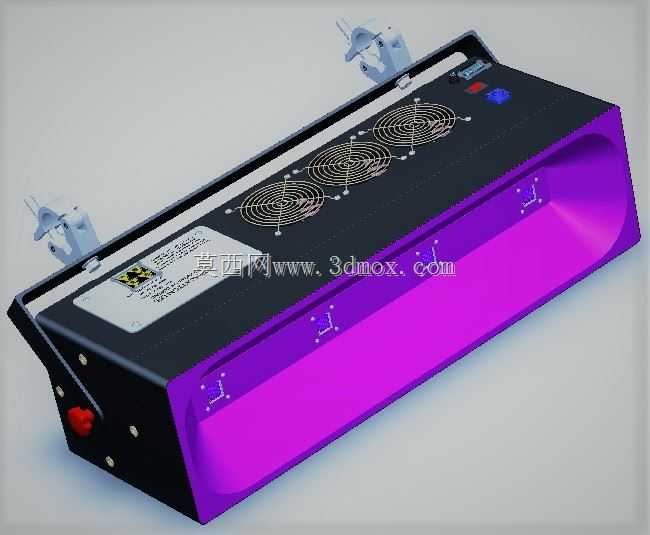

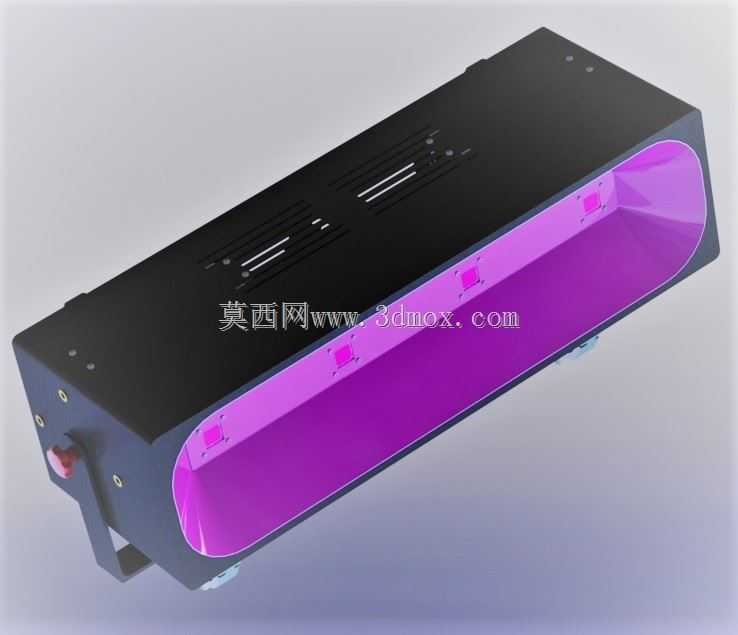

　　也不会在洁净生产车间里产生气流扰动，适配对粉尘控制有要求的电子生产场景。光源的出光面做了弧形聚光罩设计，罩体内壁采用高反射率的镜面材质，既可以实现小角度的聚光投射，满足窄幅工件的高能量密度固化需求，也可以通过调整反射罩的安装角度，切换成泛光照射模式，适配更大幅面的工件固化场景，出光波长覆盖365nm到405nm区间，可以匹配不同类型UV胶水、UV油墨的固化波长要求。从结构设计思路来看，整个机身采用钣金折弯拼接的壳体结构，壳体表面做了黑色阳极氧化处理，既可以减少外部光线对出光效果的干扰，也能提升壳体的耐腐蚀能力，适配车间内多油污、多湿气的工作环境。机身顶部开有阵列式的通风辅助槽，作为水冷散热的冗余备份，

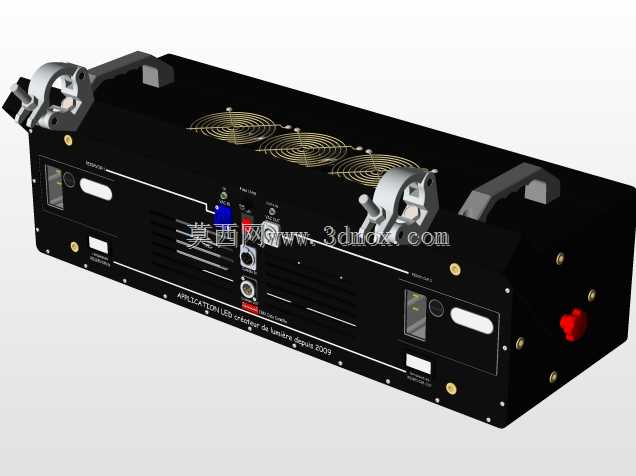

　　当水冷系统出现临时流量不足的情况时，辅助通风槽可以借助空气对流带走部分热量，避免设备瞬间过热触发保护停机。机身底部设置有可调节的安装支架，支架上预留了标准的安装孔位，可以直接固定在生产线的铝型材机架上，支架的角度调节范围覆盖0到90度，安装时可以根据工件的传输高度、照射距离灵活调整出光角度，不需要额外制作转接工装。设备的电气控制接口集成在机身尾部，和水冷接口做了物理分隔，避免管路渗漏导致的电路短路问题，内部的LED灯珠采用模块化阵列排布，单颗灯珠损坏时可以单独更换对应的模组，不需要整体更换光源板，降低后期的维护成本。从安装边界尺寸来看，设备整体为长方体结构，长度方向适配常规400mm幅面的生产线宽度，

　　宽度和高度方向的尺寸控制在紧凑范围内，不会过多占用生产线的安装空间，出光面距离工件的最佳工作距离在100mm到200mm之间，这个距离区间内的紫外线能量均匀度可以达到90%以上，不会出现边缘位置固化不彻底的问题。设备侧端设置有电源开关和状态指示灯，操作人员可以直接在设备旁观察工作状态，不需要往返控制柜操作，日常点检维护更加方便。考虑到工业现场的安装兼容性，设备的安装支架孔位采用通用的工业安装尺寸，既可以正装向下照射，也可以侧装水平照射，甚至可以倒装向上照射，适配不同生产线的布局需求，水冷管路的接口采用标准的快插接头，和车间常规的冷却水循环系统可以直接对接，不需要额外转换接头。在结构强度设计上，壳体的钣金厚度选用1.5mm的冷轧钢板，拼接处采用满焊打磨处理，整体结构刚性足够，在生产线长期运行的振动工况下，不会出现壳体变形、灯珠移位的问题，内部的灯珠固定基板采用高导热系数的铝合金材质，和散热流道之间涂有导热硅脂，减少热阻，提升热量传导效率。
