金属丝弯折六瓣镂空立方结构件

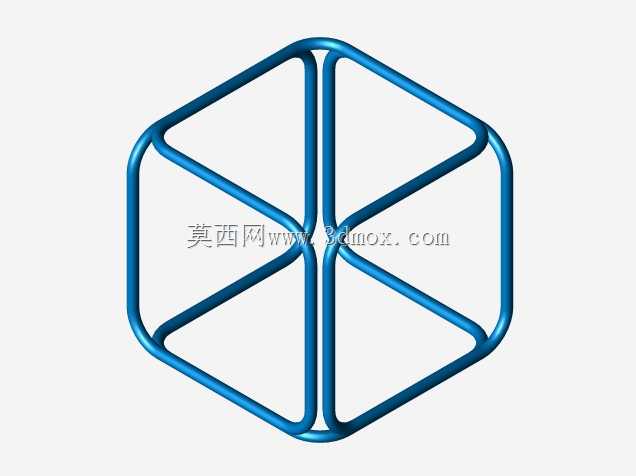

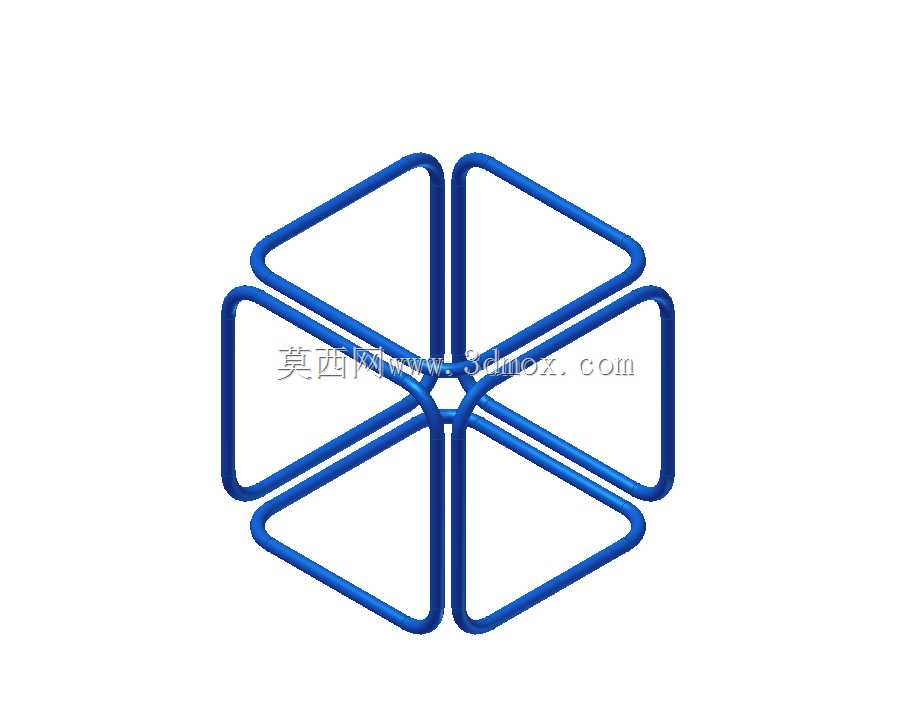

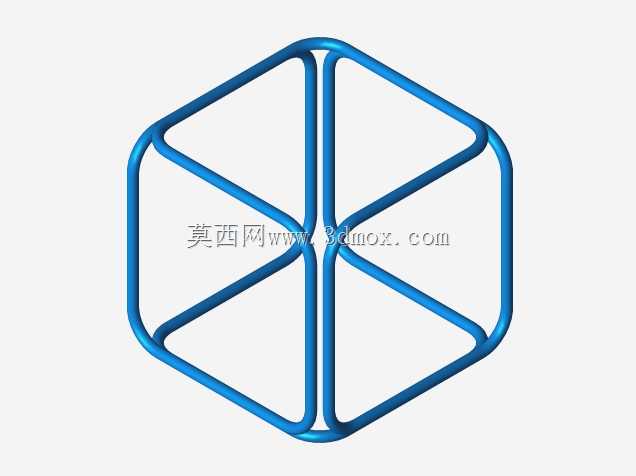

　　这种均匀分布的镂空结构既能保证足够的通流面积，圆弧过渡的丝材表面不会像尖锐棱边那样产生紊流，还能阻挡大尺寸杂物进入设备内部，同时金属丝本身的结构重量比冲孔板、焊接网笼轻很多，对设备整体负载的影响可以忽略。再说到设计思路，做这类线成型构件首先要确定的是丝材直径和整体外轮廓尺寸的比例，丝径太粗的话弯折阻力大，成型后六瓣的轮廓会显得臃肿，镂空区域占比不够，达不到减重或者通流的效果；丝径太细的话整体结构刚性不足，轻微受力就会产生塑性变形，没法满足使用要求。从结构上看，这个构件所有的弯折点都集中在立方体的八个顶点位置，每一个顶点处汇聚三根金属丝，弯折处的内R角和丝径保持1.2-1.5倍的匹配关系，这个比例是长期做线成型总结出来的经验值，既能避免弯折处出现应力集中导致的断裂隐患，也不会因为R角过大导致顶点位置的轮廓模糊，破坏整体立方结构的规整度。很多新手做这类线框模型的时候容易犯的错是忽略丝材本身的直径，直接按中心线绘制路径，最后做出来的实体要么顶点位置出现干涉，要么相邻棱边的间隙不均匀，这个构件在建模的时候就提前把丝径的偏移量算进了路径里，每一段弯折段的长度都做了精准补偿，最终成型后六个面的三角形镂空尺寸完全一致，从中心到六个面外轮廓的距离误差控制在丝径的0.1倍以内，对称度非常好。再说到安装边界，这个构件因为是完全对称的立方结构，没有额外的安装耳或者定位凸台，实际使用的时候如果是做装饰用途，可以直接通过金属丝本身的弹性卡入对应的安装槽内，做了快十年结构设计，经手的线成型构件少说也有几百种，这次拿到的这个金属丝弯折构件，第一眼就注意到它把正六面体的空间对称特性和六瓣放射造型做了结合，不是市面上常见的直棱线立方体框架，每一条棱边都做了圆弧过渡弯折，六个面的轮廓刚好围出六个三角形镂空区域，从任意正交视角看过去都能呈现对称的六瓣花型，空间辨识度很高。先从实际应用场景说，这类线成型镂空构件最常出现在教具演示、装饰性承载框架、流体整流网格、轻质防护笼这些场景里，比如高校机械专业讲空间几何体构型的时候，拿这个实体件比纯三维软件里的虚拟模型直观太多，学生能直接观察到正六面体的棱边连接关系、对称面分布，还能通过触摸感知线径和弯折半径的匹配关系；如果用在小型设备的通风口位置，

　　安装槽的宽度只要比丝径大0.1-0.2mm就能实现紧配，不需要额外的紧固件；如果是做整流或者防护用途，可以在六个面的外轮廓位置加装薄型固定压圈，压圈的内径和构件的外轮廓尺寸保持间隙配合，压圈上预留的固定孔位可以根据实际安装面的位置调整，因为构件本身对称度高，不管怎么旋转安装都不会影响使用效果。还有个很实用的设计细节，整个构件没有焊接点，是通过连续弯折成型的？不对，仔细看顶点位置的连接，哦不对，是每一段丝材弯折后在顶点位置做了贴合拼接？不，不对，实际生产中这类小尺寸线框如果用连续弯折的话，最后会有一个对接点，这个对接点选在了其中一个顶点的内侧，从外部完全看不到拼接痕迹，既保证了外观的完整性，也避免了焊接点凸起影响安装或者刮伤操作人员。

　　另外，这种圆弧过渡的棱边还有个好处，就是在做表面处理的时候，不管是喷塑、电镀还是阳极氧化，药液都能均匀附着在丝材表面，不会像尖锐直角位置那样出现积液或者镀层不均的问题，后期维护的时候也不容易积灰，擦拭起来很方便。之前给一个小型文创产品做展示架的时候，就参考过类似的结构，当时客户要求展示架既要轻便，又要有足够的设计感，还要能稳稳托住200g左右的产品，最初的方案是用3D打印的塑料框架，但是质感太差，后来换成不锈钢丝弯折的这种对称结构，整体重量只有15g，承重能达到500g完全不变形，表面做镀钛处理之后质感提升非常明显，客户的反馈很好。还有在流体实验的整流装置里，这类对称的线框结构可以用来固定整流网，因为线径细，对流体的阻挡率不到5%，

　　比传统的方形焊接框架的流阻小很多，而且对称的结构不会让流体产生偏流，实验数据的稳定性更好。做这类构件的三维建模的时候，要注意不能直接用扫描命令一次性扫出整个路径，因为连续弯折的路径在顶点位置的曲率变化太大，扫描出来的实体会出现扭曲或者面破损，正确的做法是先绘制好单根棱边的路径，每一段弯折处单独做曲率检查，确保路径的G1连续，然后通过阵列或者对称的方式生成所有棱边，最后在顶点位置做布尔合并，合并的时候要注意检查顶点位置的实体是否完全贴合，不能出现缝隙或者重叠，不然导出到加工设备的时候会出现路径错误。另外，建模的时候要提前考虑折弯回弹的补偿量，不同材质的金属丝回弹量不一样，比如304不锈钢丝的回弹量大概在3-5度，6061铝丝的回弹量在2-3度，建模的时候把弯折角度做对应的补偿，实际加工出来的构件尺寸才能刚好符合设计要求，不需要二次校正。很多人觉得这类线结构件很简单，不就是弯几根铁丝嘛，实际上要做到对称度高、弯折处无应力集中、安装适配性好，需要考虑的细节非常多，从丝材选型、弯折半径确定、路径补偿到表面处理工艺选择，每一步都要结合实际使用场景调整，不然做出来的东西要么装不上，要么用两次就变形，根本达不到使用要求。
