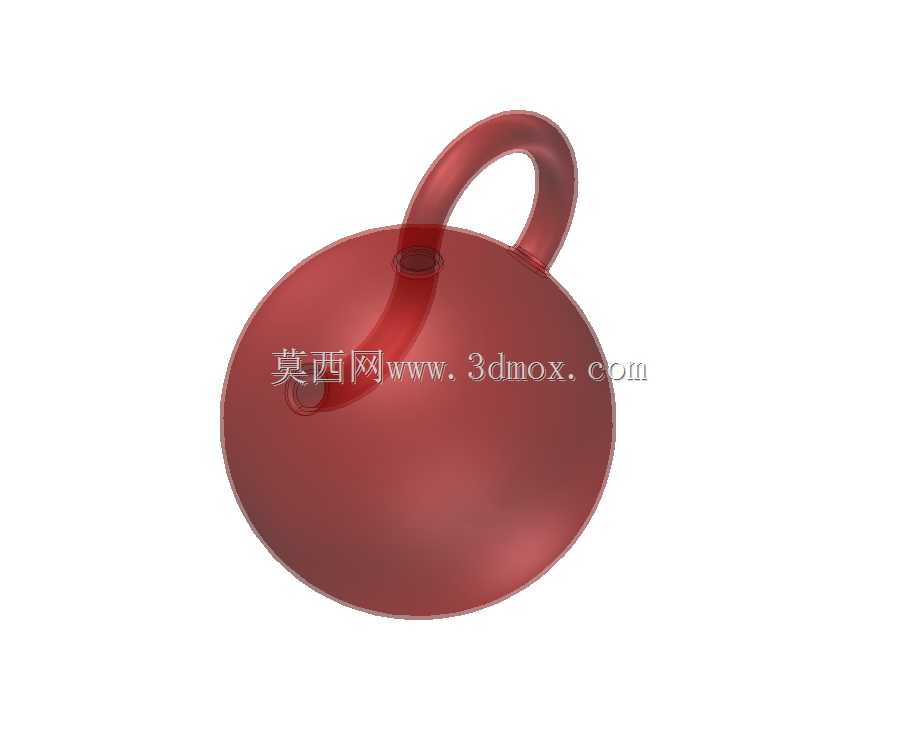

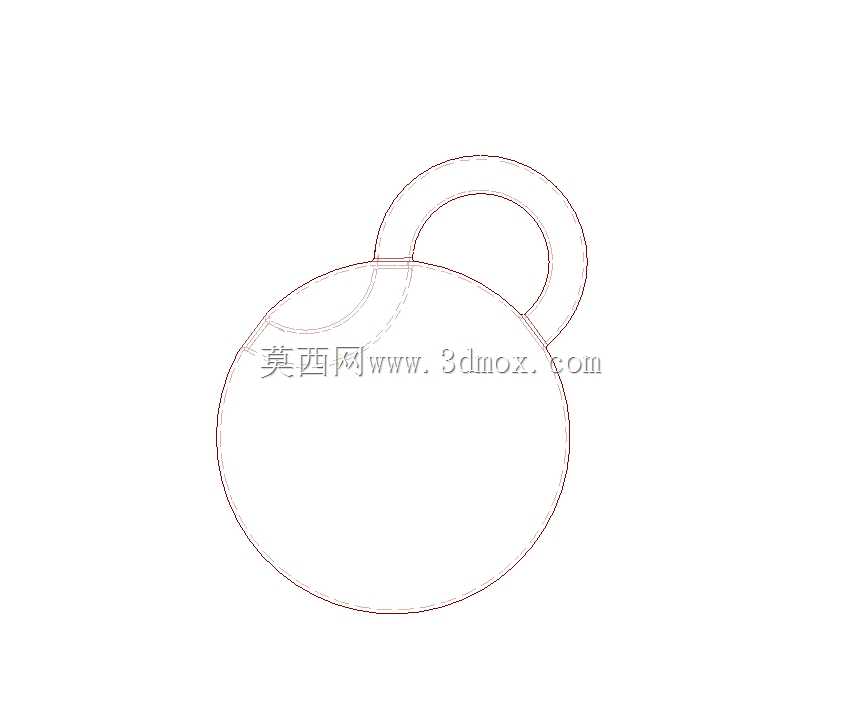

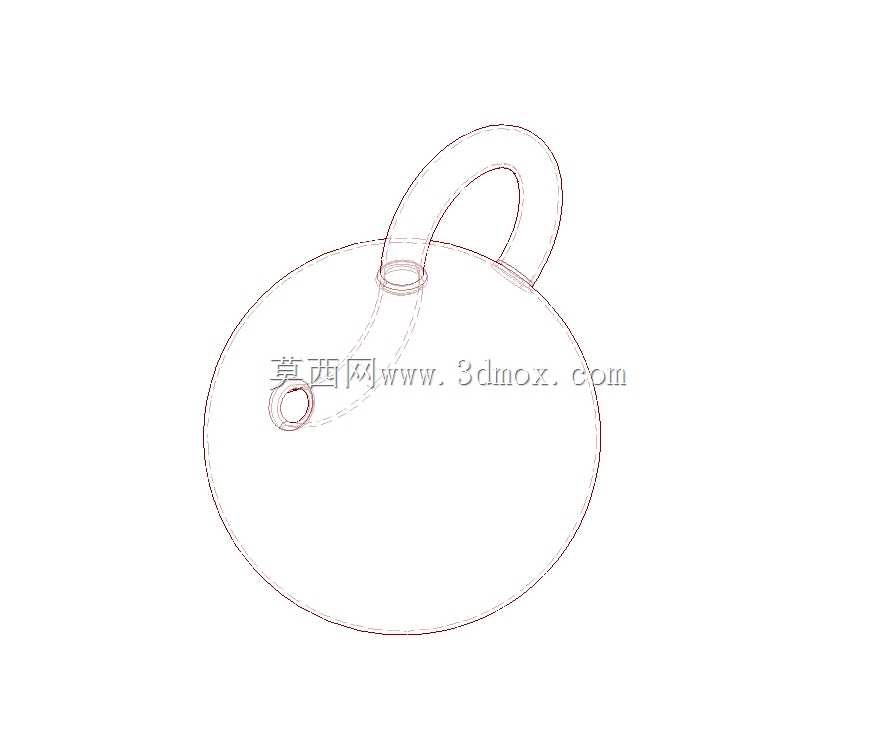

半透明红色带提手圆扁形盛具结构

　　日常接触到的小型手持盛具里，这类带一体式提手的圆扁形壳体结构，在日化分装、餐厨收纳、实验耗材领域都有很广泛的适配场景。做这类结构的三维设计时，最先要明确的是实际使用中的握持受力边界——提手和主体的衔接位置是应力集中的核心区域，不能只做外观上的顺滑过渡，要在壳体内部对应衔接处做渐变式的壁厚加厚，从提手根部的壁厚向主体侧壁平滑过渡，避免日常拎取盛装物时出现衔接处开裂的问题。

　　从外形尺寸的设计逻辑来看，这类圆扁形主体的直径和高度比例通常控制在3:1到4:1之间，这个比例下放置在台面时的稳定性最好，不会因为重心偏高出现倾倒，同时扁形的结构也能减少收纳时占用的垂直空间，适合堆叠存放或者放在抽屉、置物架的隔层里。提手的内圈尺寸要适配成年人四指并拢的握持宽度，一般内圈净宽控制在35mm到40mm之间，弧度要贴合手指的自然弯曲曲率，不能出现尖锐的棱边，否则长时间拎取时会硌手，影响使用体验。

　　壳体本身的壁厚设计要结合选用的材料特性来调整，如果是用半透明的PP或者PC材质做注塑成型，均匀壁厚要控制在1.2mm到1.8mm之间，壁厚过薄会导致注塑时充模困难，容易出现缺胶、透明度不均的问题，壁厚过厚则会在成型时出现表面缩痕，内部产生气泡，影响半透明材质的外观质感。主体底部要做一圈宽度2mm左右的平底支撑边，支撑边的平面度要控制在0.1mm以内，保证放置在光滑台面上时不会出现晃动，同时支撑边略高于主体底面的弧形区域，避免底面直接和台面摩擦产生划痕，影响半透明材质的通透观感。

　　在功能特性的考量上，这类结构的顶部开口位置要做适配密封盖的卡扣或者螺纹结构，开口的直径不能过小，要方便装填和取用内部盛装的物品，同时开口处的翻边结构要做圆角处理，避免清洁时边角残留污渍。提手的位置要和主体的重心在同一条垂直线上，拎起的时候盛具不会出现倾斜，防止内部盛装的液体或者散料洒出。半透明的材质选择除了外观上的质感优势，还能让使用者不用打开盖子就直接观察到内部盛装物的剩余量，在分装洗护用品、餐厨调料的时候实用性很强。

　　设计过程中做曲面建模时，要注意主体扁球面的曲率连续性，主体和提手衔接的位置要做G2连续的曲面过渡，不能出现曲面的接痕，否则注塑成型后表面会有明显的拼接棱线，影响外观质量。还要考虑成型后的脱模角度，主体侧壁的脱模斜度要控制在1.5度到2度之间，提手的内外侧面也要做对应的脱模斜度，避免脱模时出现粘模、表面拉伤的问题。如果是做吹塑成型的版本，壁厚可以适当调整到0.8mm到1.2mm，同时要在提手的中空位置做合理的料厚分布，避免吹塑时提手位置出现料薄破裂的情况。

　　实际选型适配的时候，这类结构可以根据盛装物的重量调整整体尺寸，如果是盛装重量在500g以内的物品，按照常规的壁厚设计就可以满足强度要求，如果要盛装1kg以上的物品，除了加厚衔接位置的壁厚，还可以在提手的内侧增加几条浅的加强筋，加强筋的厚度不能超过主体壁厚的三分之二，否则会在表面出现缩痕，影响半透明的外观效果。底部的支撑边也可以适当增加宽度，提升放置时的稳定性，避免盛装重物后底部变形导致放置不稳。
