菱形滚花中空装饰调节旋钮结构

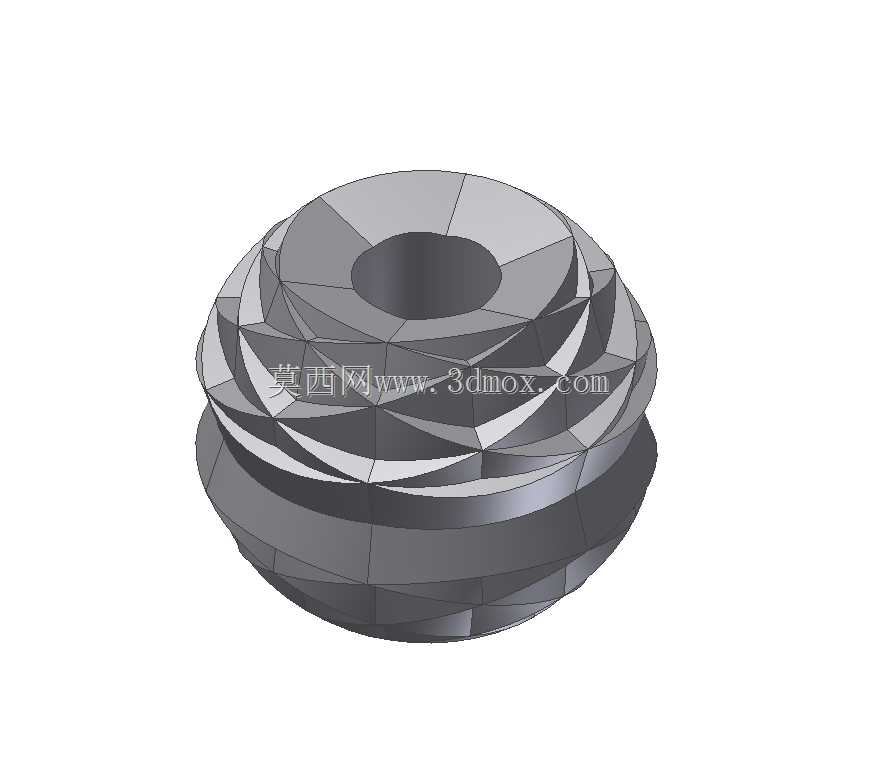

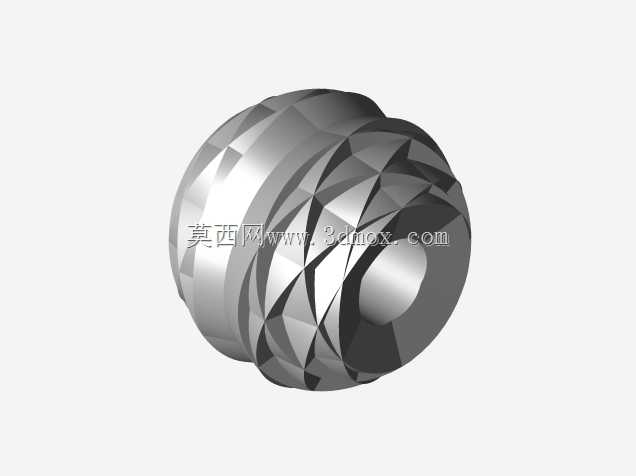

　　这类带菱形滚花的中空旋钮，常出现在小型消费电子、桌面仪器、民用小家电的外露操作位上，和普通内凹或者光面旋钮不同，它的外轮廓做了分层的菱形切面滚花，不是常规的直纹或者网纹滚花，除了满足手指拧动的摩擦力需求，外露的切面在光线下会形成错落的反光，兼顾设备外观的装饰性，不会像工业设备上的黑胶旋钮那样突兀。从结构上看，它是中空贯通设计，中间的通孔用来穿装调节螺杆或者电位器轴，安装时不需要额外做轴端的固定沉台，直接套在对应直径的轴上，靠侧面的顶丝或者轴端的卡簧就能完成固定，安装边界比较灵活，不管是塑料壳体还是金属面板，只要预留对应直径的轴伸长度，就能直接适配。

　　设计这类旋钮的时候，首先要考虑的是手指操作的施力角度，成年人的指腹拧动旋钮时，接触的区域集中在旋钮外径的中上部，所以菱形切面的凸起高度控制在0.8-1.2mm之间，既不会因为凸起太浅打滑，也不会因为凸起过高硌手，长时间调节也不会有明显的异物感。分层的阶梯外圆不是单纯为了好看，下层直径稍大的部分是限位结构，当旋钮拧到底部贴紧面板时，大直径的台阶面会和面板表面形成均匀的贴合间隙，不会因为注塑或者加工的公差导致旋钮歪斜，转动的时候也不会蹭到面板表面的喷涂层或者贴膜。

　　实际选型应用的时候，要注意几个安装边界：首先是中空孔的公差，因为要套在金属轴或者塑料轴上，孔的公差一般取H7，和常用的电位器轴、调节螺杆的g6公差形成间隙配合，装配的时候不用大力压入，手动就能套到位，后期维护拆卸也方便。然后是旋钮的总高度，这类装饰旋钮一般不会做太高，总高度控制在10-15mm之间，突出面板的高度在8mm左右，既不会因为突出太多容易被磕碰误触，也不会因为太矮手指捏不住。外圆的最大直径一般在20-25mm区间，这个尺寸刚好适合拇指和食指捏持，拧动的时候力矩足够，不需要用太大的力就能完成调节，哪怕是手上有薄汗或者戴薄的丁腈手套，菱形切面的边缘也能提供足够的摩擦力，不会出现打滑的情况。

　　从材质适配的角度看，这个结构既适合用ABS或者PC注塑量产，也适合用铝合金做CNC加工做高端版本，注塑的时候菱形切面的拔模角度控制在1度左右，不会出现粘模的情况，表面做晒纹或者电镀处理都能很好地还原切面的棱角；如果做金属版本，阳极氧化之后的切面反光质感更强，适合用在高端音频设备、桌面测量仪器的面板上。和普通的滚花旋钮比，它的分层结构还能隐藏安装缝隙，旋钮和面板之间的贴合面在下层大直径台阶的背面，哪怕面板有轻微的不平整，台阶面也能把缝隙挡住，从正面看不到内部的安装结构，外观整体性更强。

　　在实际的设备装配场景里，这类旋钮经常用在信号调节、音量控制、档位切换的外露操作位，不需要额外加装饰帽，本身的外形就足够和设备的外观设计融合，减少了额外装饰件的装配工序。设计建模的时候要注意，菱形切面的排布是沿圆周均匀分布的，每个切面的角度一致，转动的时候不会出现偏重的情况，动平衡表现更好，哪怕是高速调节的场景，也不会出现晃动感。中空孔的端口做了0.5mm的倒角，装配的时候能自动导正轴的位置，不会因为孔口的毛刺刮伤轴表面的镀层。另外，旋钮的顶面是平的，不需要做标识凹槽，用户可以根据自己的需求粘贴档位标识或者刻度线，适配不同设备的标识需求，通用性更强。
