黄铜材质支撑固定连接件结构设计

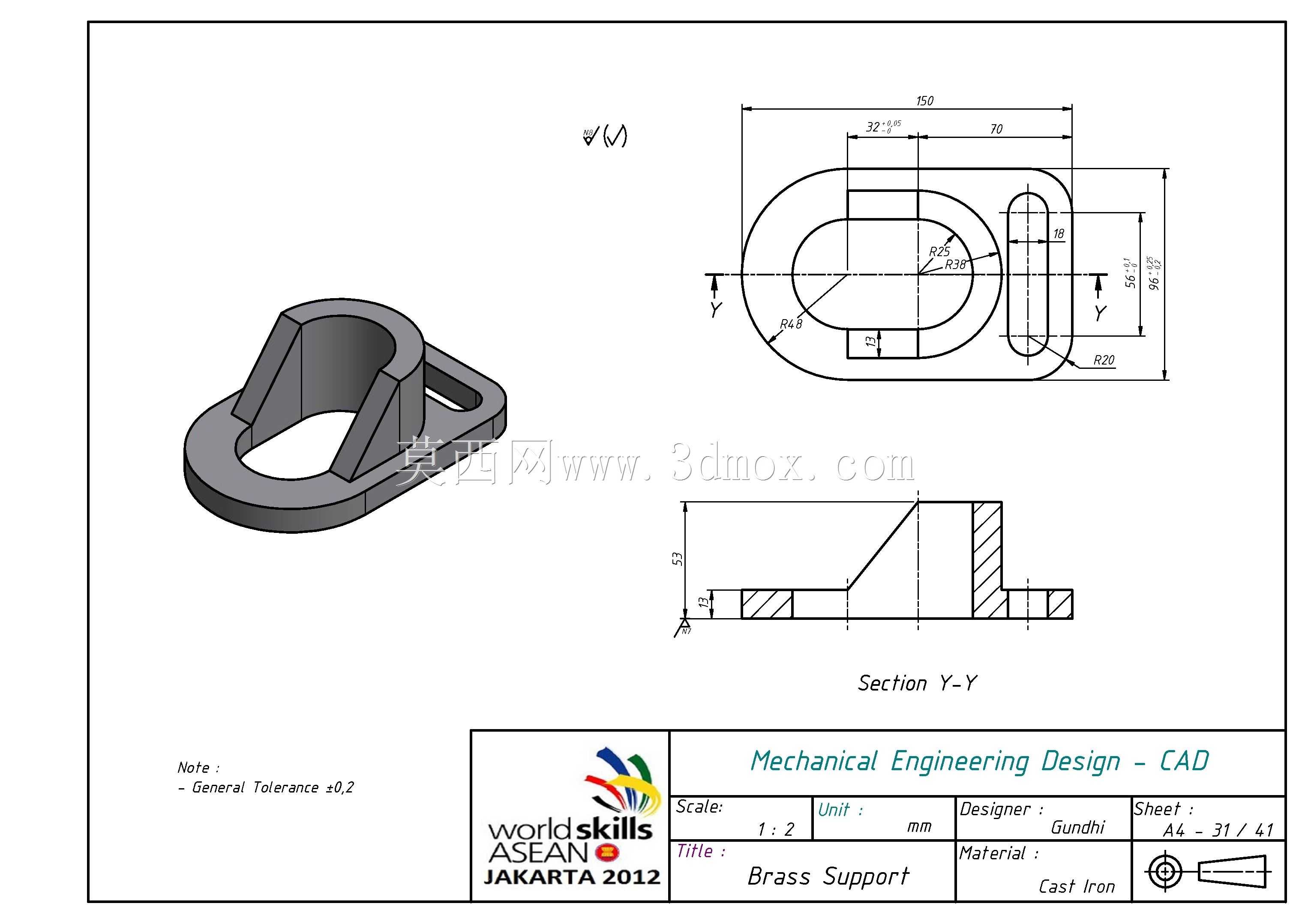

　　做机械结构设计快十年，这类黄铜支撑件在中小型精密设备的装配场景里出镜率一直不低，尤其是对支撑刚性、安装便捷性有要求的工位，这类一体成型的支撑件比拼接式的支架可靠性高不少。先从实际安装边界说起，这个零件的底座是带圆角的扁平板结构，底座上开有长圆形安装孔，这类孔的设计初衷就是抵消安装面的加工公差，装配时可以顺着长孔方向微调支撑位置，不用在装配时反复配打孔位，对现场装配的容错率提升很明显，底座的厚度控制在适配常规M6-M8规格紧固件的范围，安装时配合平垫就能把锁紧力均匀分散到底座贴合面，不会因为局部压强过大压伤安装基面。

　　再看上部的半开放环形支撑结构，这个环的内孔是核心的支撑工作面，设计时内孔的圆柱度公差一般会控制在IT7级左右，用来承托对应直径的轴类、杆类零件，环壁的厚度是根据支撑载荷核算的，黄铜本身的自润滑特性在这里刚好能发挥作用，被支撑件做小幅度转动或者轴向窜动的时候，不用额外加装轴套就能降低接触面的磨损，比钢制支撑件的适配性更好，尤其适合低速、轻载的传动支撑工位，比如小型检测设备的导杆支撑、轻工装配线的定位杆支座这类场景，用黄铜材质的支撑件能减少运行时的异响和磨损碎屑。

　　连接底座和上部环形结构的是两块对称布置的加强筋，这两块筋的位置不是随便加的，是沿着支撑受力的法向布置的，当上部环形结构承受径向载荷的时候，加强筋能把载荷直接传导到底座的安装面，避免环形结构和底座连接的位置出现应力集中，很多新手做这类支撑结构的时候容易忽略筋的受力方向，把筋加在不受力的侧面，实际加载的时候很容易在根部出现断裂。另外半开放的环型设计也不是为了省材料，是为了装配的时候不用从杆的端部穿入，直接从侧向就能卡入支撑位，对于已经预装了其他零件的长杆结构来说，这种侧向安装的结构能大幅降低装配和后期维护的难度，不用拆解整根轴上的其他零件就能更换支撑件。

　　从设计思路上看，这个零件采用一体铸造成型后再做机加工的工艺路线是性价比最高的，黄铜的铸造流动性好，底座、筋板、环形结构一体成型没有拼接焊缝，整体刚性更好，后续只需要精加工安装底面、环形内孔、安装孔这几个配合面就能满足使用要求，加工量比整块铜料铣削成型少很多，能有效控制零件的加工成本。实际选型的时候要注意，这类支撑件的适用载荷是有上限的，因为黄铜的屈服强度比钢材低，不适合重载冲击的工位，更适合平稳载荷下的精密支撑场景，比如光学检测设备的光路支撑、小型气动执行元件的杆端支撑、实验室小型试验装置的构件固定这类场景，既能发挥黄铜耐腐蚀、自润滑的优势，也能利用一体结构的安装便捷性减少装配工作量。另外零件的所有棱边都做了倒钝处理，没有尖锐的毛刺，装配的时候不会划伤操作人员，也不会在安装时刮伤配合零件的表面，这个细节在精密设备的零件设计里很重要，很多外协加工的零件经常忽略棱边倒角，拿到装配现场还要人工打磨，反而耽误装配进度。

　　再说说安装时的注意点，底座的贴合面要保证和安装基面的平面度匹配，如果安装基面有焊接凸起或者加工残留的飞边，要先打磨平整再锁紧固定件，不然底座会被垫倾斜，导致上部的环形支撑孔和被支撑的杆类零件不同轴，运行时会出现偏磨，时间长了会把内孔磨出椭圆，影响支撑精度。锁紧安装螺丝的时候要对角均匀施力，不要先把一侧的螺丝完全锁死再锁另一侧，不然会把底座压变形，导致长圆孔的位置偏移，后期想调整位置的时候会很困难。上部环形内孔如果需要和被支撑件做间隙配合，间隙量一般控制在0.02-0.05mm之间，既能保证被支撑件可以灵活转动或者滑动，又不会因为间隙过大出现晃动，影响设备的运行精度。
