竞赛用铰接式机械支撑连接结构件

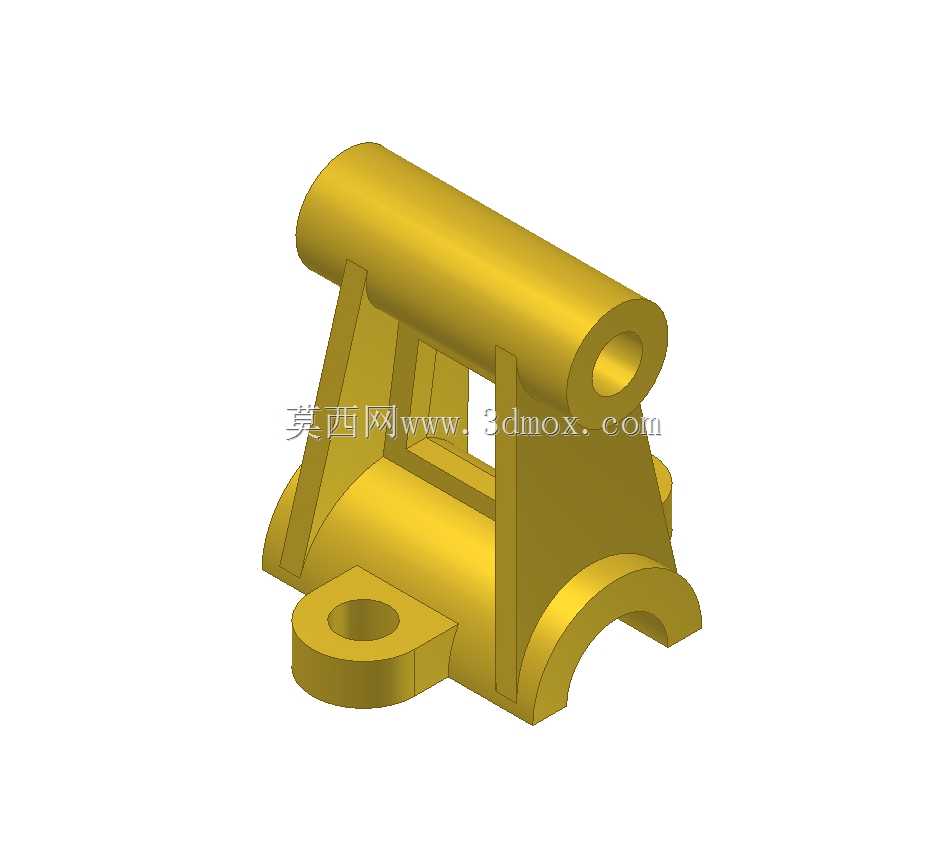

　　该结构件属于典型的铰接类支撑连接部件，在中小型工业设备、工装夹具、教学实训装置中应用广泛，主要承担载荷传递、转动副支撑、部件定位连接的功能，常见于需要实现小角度摆动、部件相对转动的机械装配场景中，比如小型工装的翻转支撑、教学实验台的铰接支座、轻型输送线的摆臂连接座等位置。从结构功能来看，上部的横向筒状结构为铰接轴安装位，内孔用于穿装铰接销轴，实现与对应摆动部件的转动配合，筒身的壁厚经过受力校核，能够承受径向载荷与一定的轴向窜动力，避免销轴受力变形后出现卡滞。下部的半圆弧抱合结构用于与配套的圆柱类基体部件贴合装配，通过抱合面的接触摩擦力与紧固件锁紧力实现与基体的固定，无需在基体上加工复杂的安装槽，降低了基体的加工难度，

　　同时半圆弧结构具备一定的自适应对中能力，可抵消小范围的装配同轴度误差。侧面的三角形加强筋连接上部筒身与下部基体安装结构，筋板的厚度与过渡圆角经过优化，既能够减少应力集中，避免交变载荷下出现筋板根部开裂，又能控制整体重量，减少材料冗余。侧下方伸出的带孔凸耳为辅助安装位，可用于穿装定位销或者锁紧螺栓，进一步提升部件与基体连接的可靠性，防止工作过程中出现周向转动移位。设计过程中优先考虑了加工工艺性与装配便利性，所有外轮廓的过渡位置均设置了合理的铸造圆角，适配砂型铸造或者3D打印的成型工艺，减少成型过程中的应力集中与缺陷。铰接孔的端面预留了加工余量，可通过后续镗削或者铰削加工保证孔的尺寸精度与表面粗糙度，满足转动副的配合要求。安装边界方面，

　　上部铰接筒的轴向长度与外径尺寸适配常规直径的标准销轴，下部半圆弧的内径匹配常用规格的圆管类基体，侧方安装凸耳的孔位间距符合通用紧固件的安装空间要求，整体结构的最大外轮廓尺寸控制紧凑，不会占用过多的设备安装空间，相邻部件的运动间隙经过校核，摆动过程中不会与周边结构发生干涉。建模过程中需要重点关注各特征之间的位置公差，比如上部铰接孔的轴线与下部半圆弧的轴线平行度公差，直接影响后续铰接转动的顺畅度，若平行度超差，会导致销轴装配后出现别劲现象，加速销轴与孔的磨损。加强筋与主体结构的连接位置需要做平滑过渡，避免出现尖锐棱角，既减少应力集中，也能避免后续表面处理过程中出现涂层堆积不均的问题。带孔凸耳的孔轴线与安装面的垂直度也需要严格控制，

　　否则螺栓锁紧后会出现附加应力，长期使用下容易导致凸耳断裂。这类结构件在实际应用中，通常会根据承载需求选择铸铁、铸铝或者工程塑料作为加工材质，重载场景下选用铸铁材质保证强度与减震性能，轻载场景下选用铸铝或者工程塑料实现轻量化，降低整体设备的重量。装配时需要先将下部半圆弧面与基体贴合，预紧辅助凸耳的紧固件后再穿装上部铰接销轴，调整转动顺畅度后再按规定扭矩锁紧所有紧固件，避免强行装配导致的部件变形。日常维护中需要定期检查铰接孔的磨损情况，以及紧固件的锁紧状态，在铰接位置定期加注润滑脂，减少转动副的磨损，延长部件的使用寿命。
