带散热鳍片结构的小型内燃机气缸盖

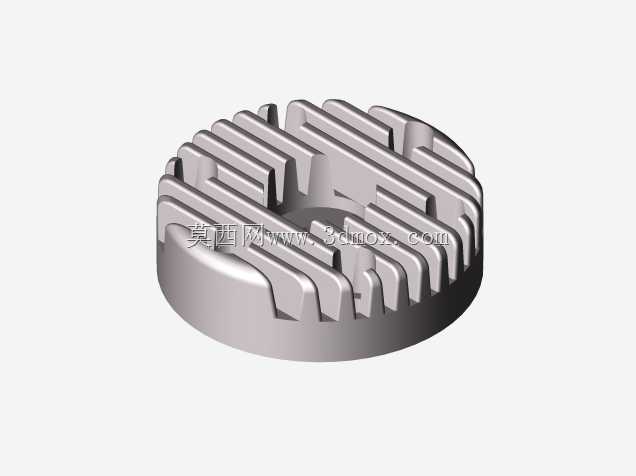

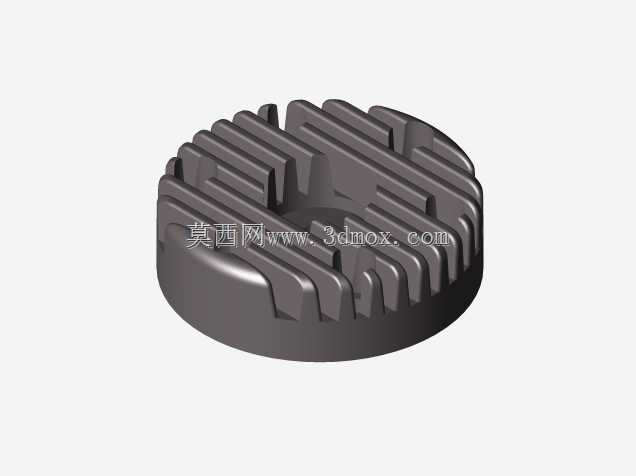

　　这款气缸盖主要适配小排量风冷内燃机，常见于通用动力场景下的小型发电机组、园林植保机械、迷你摩托以及小型航模动力单元，这类应用场景普遍没有配置独立水冷循环系统，完全依靠缸盖自身结构与空气对流完成热量交换，因此缸盖的散热结构设计直接决定了动力单元的持续运行稳定性与使用寿命。从结构设计逻辑来看，整个缸盖采用圆盘式主体构型，外圆周均匀排布径向延伸的一体化散热鳍片，鳍片之间预留等间距的空气流道，当设备运行时，随动力输出轴同步转动的冷却风叶产生的定向气流可以顺着鳍片间隙快速穿过，将燃烧室传递到缸盖表面的热量持续带走，相比普通平直鳍片设计，这款缸盖的鳍片边缘做了圆弧过渡处理，既可以降低气流穿过时的风阻，也能避免应力集中导致的鳍片断裂问题，

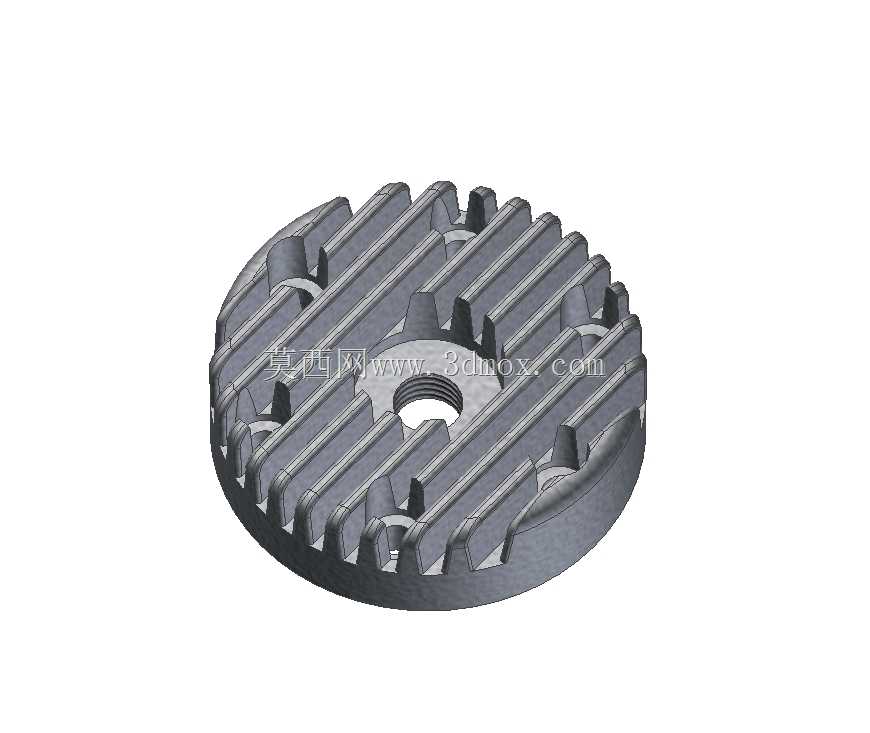

　　在长期高频振动的动力工况下能保持结构完整性。缸盖中心区域设置有同轴的螺纹安装孔，用于适配火花塞的安装固定，孔位周边做了局部加厚处理，一方面保证火花塞安装后的密封性能，避免燃烧室漏气导致的功率损失，另一方面也能强化中心区域的结构强度，承受燃烧室点火做功时的高频冲击载荷。安装边界方面，缸盖下平面为精加工密封面，平面度公差控制在0.02mm以内，与缸体上平面贴合时可以通过配套缸垫实现可靠密封，缸盖外缘周向均匀分布多个沉头安装孔位，孔位的位置度公差严格匹配对应缸体的螺栓排布，安装时按照对角顺序逐步拧紧螺栓即可保证密封面受力均匀，不会出现局部翘曲导致的漏气漏油问题。在实际工况适配中，这款缸盖的散热面积经过反复核算，

　　能够满足持续额定功率输出下的热平衡要求，不会因为热量堆积导致爆震、火花塞过热熔损等常见故障，鳍片的厚度从根部到端部做了渐变减薄设计，根部厚度更大保证热传导效率，端部稍薄在控制整体重量的同时最大化散热面积，整体重量控制在适配小排量动力的轻量化要求范围内，不会给动力单元增加额外的负载。从结构细节来看，缸盖内部对应燃烧室的位置做了适配的凹腔构型，能够匹配活塞在上止点时的压缩比要求，保证油气混合气体在燃烧室内形成合理的涡流，提升燃烧效率，降低燃油消耗与尾气排放。散热鳍片的排布角度也经过优化，在设备常规安装姿态下，鳍片走向与冷却气流的流向保持一致，避免出现气流死角导致局部过热，部分鳍片上设置的定位凸台结构，用于安装导流罩时的定位固定，

　　保证冷却气流能够全部穿过鳍片间隙，不会出现气流旁通降低散热效率的问题。对于三维建模从业者而言，这款模型的结构特征覆盖了实体拉伸、阵列、布尔运算、圆角过渡等常用建模操作，鳍片的渐变结构建模过程需要重点把控截面的渐变规律，保证所有鳍片的厚度变化均匀一致，安装孔位的位置度需要严格对应安装边界要求，密封面的精加工余量在建模时也需要提前预留，方便后续出工程图时标注加工要求。在设备选型匹配时，需要重点核对缸盖的安装孔位分布尺寸、中心火花塞螺纹规格、整体外径尺寸与原有缸体的匹配性，同时确认散热能力是否适配对应动力的额定功率输出，避免出现安装不匹配或者散热不足导致的动力故障。
