交叉榫卯木质拼接支撑构件

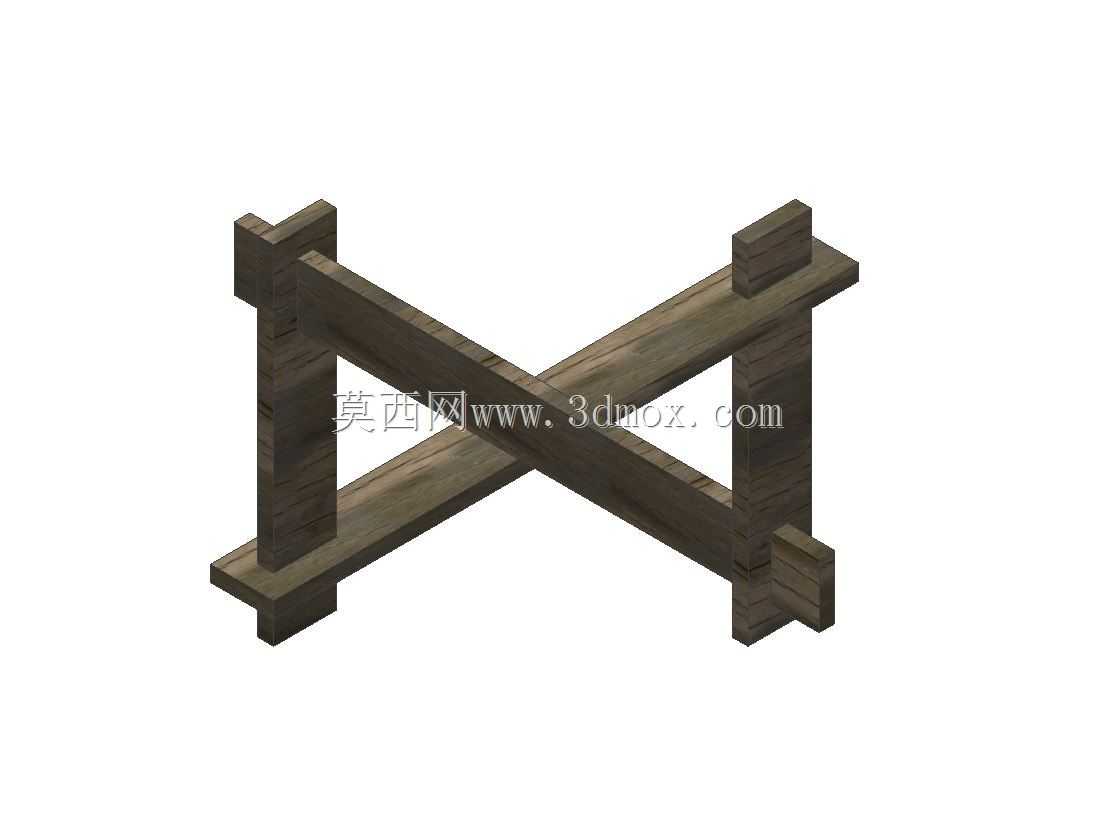

　　该交叉互锁木质支撑构件，核心采用传统榫卯咬合逻辑实现无紧固件拼接，常见于小型木质工作台架、置物层架、户外临时木构围挡的支撑单元，也可作为木作装配技能训练的典型练习构件，帮助从业者理解空间互锁结构的配合公差与装配逻辑。从结构功能来看，两根带榫头的木质杆件通过十字交叉的卯口互锁，四个端部的凸榫可与对应带槽的竖向支撑件、横向连接杆件完成拼接，无需额外钉接、粘接即可形成稳定的框架受力单元，横向杆件交叉后形成的平面可承担均匀分布的竖向载荷，竖向的限位榫头可避免杆件受载后出现横向滑移，整体结构在承受竖向静载时，力流通过交叉接触面向四个端部榫头分散，传递至相邻的框架杆件上，不会出现局部应力集中导致的构件开裂。设计过程中，

　　首先需要明确交叉杆件的截面尺寸一致性，两根杆件的截面宽度、高度需完全相等，才能保证卯口咬合后接触面完全贴合，卯口的开设深度为单根杆件截面高度的二分之一，开口宽度与杆件截面宽度保持滑配合公差，既保证装配时可顺利推入，又不会因间隙过大出现装配后晃动的问题。端部的凸榫尺寸需与配套杆件的卯槽尺寸匹配，凸榫的长度根据连接需求设定，通常控制在截面宽度的1.2-1.5倍，保证插入后有足够的咬合长度，避免受载时榫头从卯槽中脱出。从安装边界来看，该构件作为框架的中间交叉支撑单元，整体占用的平面空间由两根杆件的长度决定，交叉后形成的X形结构对角线尺寸需匹配框架的内部安装空间，装配时无需专用工具，仅需将两根杆件的卯口对齐后沿垂直方向压合，

　　即可完成该单元的拼接，后续再将四个端部的榫头插入对应框架杆件的预留槽位，即可完成整段支撑结构的装配。在实际工程应用中，这类无紧固件的互锁支撑结构拆装便捷，可反复拆解重组，适合需要频繁搭建、拆卸的临时展架、户外露营木质支架、教学实训用组装木架场景，构件本身没有易损的连接配件，只要木质基材没有出现开裂、变形，即可长期重复使用。设计时还需考虑木材的湿胀干缩特性，卯口与榫头的配合公差需预留0.1-0.2mm的余量，避免环境湿度变化时木材膨胀导致装配卡滞，或是收缩后间隙过大影响结构稳定性。交叉接触面的平整度需要严格控制，若接触面存在翘曲、凹凸，装配后两根杆件无法完全贴合，会导致整体支撑结构出现受力偏载，

　　长期使用后容易在卯口的应力集中位置出现断裂。这类结构的建模过程需要重点关注空间干涉检查，两根杆件交叉位置的卯口切除特征需完全匹配，不能出现特征重叠导致的装配干涉，同时端部榫头的位置度需要与配套连接件的卯槽位置一一对应，保证整体框架装配后各杆件的同轴度、垂直度符合设计要求，不会出现组装错位的问题。对于木作加工而言，这类构件的加工难点在于卯口的深度与宽度控制，手工加工时需要依托治具保证切口的平直度，批量加工时可通过定制铣刀一次成型卯口特征，保证所有构件的互换性，无需单独配做即可完成随机装配。
