正交双孔交叉连接结构件

项目分类:通用机械零部件 发布时间:2021-12-10 ID:441971
  • 正交双孔交叉连接结构件
  • 正交双孔交叉连接结构件
  • 正交双孔交叉连接结构件

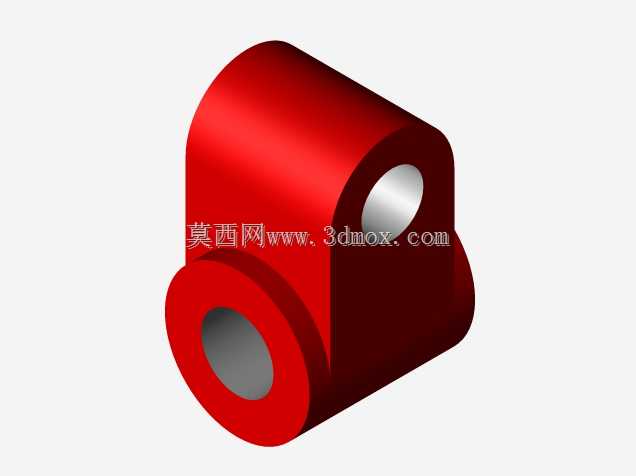

  这类交叉连接结构件在轻工输送线、小型自动化工作站、工装夹具模组里的应用占比不低,很多时候它承担的是两个正交方向运动副的转接承载作用,不是单纯的固定连接件。从结构上看,主体是半圆弧封顶的块状基座,下部延伸出带同轴通孔的圆筒铰接端,上部块体也开有垂直于下部孔轴线的贯通孔,两个孔的轴线在空间上呈垂直交叉状态,没有共面交汇的设计,这是为了给两个方向的铰接销轴留出足够的安装避让空间,避免装配时销轴端部发生干涉。

  设计这类零件的时候,首先要核算的是两个安装孔的中心距,这个尺寸直接决定了相连两个构件的运动轨迹边界,要是中心距偏差超过0.1mm,整套连杆机构的运动行程就会出现偏移,轻则导致工位定位不准,重则会出现运动卡滞、构件别劲的问题。下部圆筒的外径是和配套轴套的配合尺寸,一般选H7的公差带,和烧结铜套或者滚针轴承做过渡配合,内壁的粗糙度要控制在Ra1.6以内,减少销轴转动时的磨损,延长铰接副的维护周期。上部的贯通孔因为很多时候是穿装锁紧螺栓或者固定销轴,公差可以适当放宽到H8,内壁粗糙度Ra3.2就能满足使用要求。

  主体块体和下部圆筒的衔接位置做了圆弧过渡,这个过渡不是为了外观好看,是为了降低应力集中系数——这类连接件在设备运行时会承受交变的拉压载荷,尤其是在设备启停、急停的瞬间,两个孔的连接位置会出现峰值应力,如果是直角衔接,应力集中系数能达到2.7以上,很容易在反复载荷下出现疲劳裂纹,做R3到R5的圆弧过渡之后,应力集中系数可以降到1.4以下,零件的疲劳寿命能提升两倍以上。主体顶部做半圆弧面的设计,一方面是减少零件的整体重量,在满足结构强度的前提下去掉多余的实体材料,降低运动副的惯量,让机构动作更灵敏;另一方面是避免零件在摆动过程中和周边的机架、管线发生刮碰,圆弧面的导向性更好,就算有轻微的位置偏移,也能顺着弧面滑开,不会卡滞。

  实际选型使用的时候,要注意安装边界的校核:下部圆筒的轴向长度不能超过配套安装耳座的内侧间距,否则装进去之后会出现轴向窜动的间隙,需要额外加装调整垫片;上部块体的宽度要和对应连接件的卡槽宽度匹配,间隙控制在0.2-0.3mm之间,既保证装配顺畅,又不会出现横向的晃动。零件的材质一般选45号钢做调质处理,硬度控制在HB220-250,要是用在有腐蚀环境的食品输送设备上,可以换成304不锈钢做固溶处理,不需要额外做表面涂装;如果是用在重载的冲压设备送料机构上,还可以在两个孔的内壁镶嵌淬火衬套,衬套硬度做到HRC45-50,磨损之后只需要更换衬套,不用整体更换连接座,能降低后期的维护成本。

  建模的时候要注意两个正交孔的相贯线处理,不要出现建模特征的零厚度错误,尤其是在孔和主体块的相交位置,要做完整的布尔运算,避免后续导出工程图或者做有限元分析的时候出现几何错误。圆角特征要放在打孔特征之后添加,不然容易出现圆角断裂、特征失败的问题。另外,零件的所有棱边都要做C0.5的倒角,去除加工毛刺,避免装配的时候划伤操作人员,也防止应力集中在锐边位置。
