在工装夹具、非标自动化输送线以及小型专用机床的进给工位里,这类带固定安装底座的斜向滑块是很常见的导向传力零件,和直滑块的应用场景有明显区别——很多工位受限于设备内部布局空间,无法布置垂直方向的驱动或导向结构,需要将直线动作的方向偏转20度,来完成斜向顶出、侧向压紧或者错位避让的动作,这时候直滑块无法满足方向转换的需求,斜角滑块就成了结构设计里的优先选项。

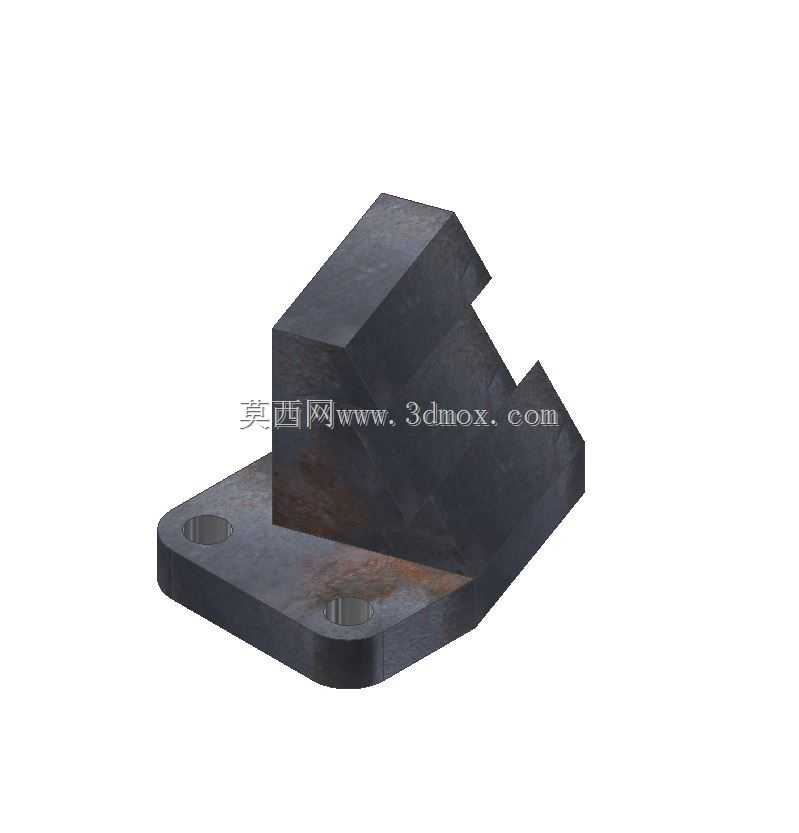

从实际功能来看,这个滑块的底座部分做了带两个安装通孔的法兰式结构,安装孔的位置对称分布在底座两端,装配时可以直接通过内六角螺栓将整个滑块组件固定在设备的安装基板上,不需要额外加工适配的安装槽,能大幅降低现场装配的调整工作量。底座和上方的斜向滑块主体是一体化加工成型的,没有拼接焊缝或者额外的连接结构,整体刚性更好,在承受侧向载荷的时候不会出现连接部位松动移位的问题,适合在有频繁往复动作的工位长期使用。
设计这类斜滑块的时候,首先要确认的就是斜角的角度公差,20度的斜面是和配对的斜楔或者驱动块配合的核心工作面,角度偏差超过±0.1度的话,就会出现滑动卡滞、配合间隙过大或者受力不均的问题,实际建模的时候需要把配合面的角度公差、平面度要求都在工程图标注清楚,避免加工出来的零件无法装配。滑块上方的导向槽是和配对的滑动件配合的部位,槽的两个侧面需要做平行度约束,槽宽的公差要根据配合精度选H7或者H8的间隙配合,保证滑动过程顺畅没有旷量。
从安装边界来看,这个滑块的底座轮廓是带圆角的矩形结构,两个安装孔的中心距要和设备基板上的预加工孔位完全匹配,安装时底座的底面需要和安装基板完全贴合,不能有翘曲,否则会导致上方的斜向导向面出现角度偏差,影响整个机构的动作精度。滑块的整体高度要控制在对应工位的预留空间内,斜向伸出的最大行程要提前核算,避免动作过程中和周边的其他零部件发生运动干涉。
实际使用场景里,这类滑块常被用在小型冲压模具的侧向抽芯结构、装配工位的斜向压紧机构、以及检测设备的错位送料结构里,相比直滑块加角度转换垫块的组合结构,一体化的斜滑块零件数量更少,装配累积误差更小,维护的时候只需要定期在滑动配合面涂抹润滑脂,检查安装螺栓的紧固情况即可,不需要频繁调整配合间隙。滑动配合面的粗糙度要控制在Ra1.6以下,降低滑动过程中的摩擦阻力,减少工作面的磨损量,延长零件的使用寿命。如果是用在有切削液或者粉尘的加工工位,还可以在滑块的配合面两侧加装防尘刮片,避免杂质进入滑动间隙造成卡滞或者工作面拉伤。
在做三维建模的时候,要注意底座安装孔的沉头深度要和选用的螺栓规格匹配,保证螺栓拧紧后头部不会高出底座表面,影响安装贴合度;斜向主体和底座连接的部位要做合理的圆角过渡,避免应力集中,因为滑块在承受斜向冲击力的时候,连接根部是应力最集中的位置,直角过渡很容易在长期交变载荷下出现开裂问题,圆角半径一般取3到5毫米,根据整体零件的尺寸比例调整即可。滑块的各个棱边都要做小倒角处理,去除加工毛刺,避免装配和维护的时候划伤操作人员,也能避免零件棱边的应力集中问题。
