三角式多安装孔线缆固定夹结构设计

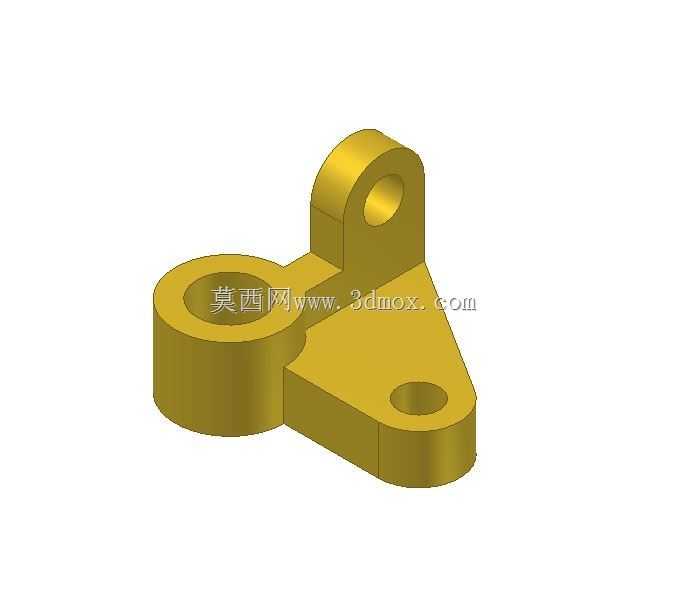

　　在工业设备布线、电气柜装配、机电设备走线的场景里，线缆固定件是很容易被忽略但直接影响布线规整度、线缆使用寿命的小零件，这款三角布局的电缆固定夹，就是针对多方向走线、小空间安装的需求做的结构设计。先从安装边界说起，整个零件采用三角式的基座布局，三个带通孔的安装凸台分别朝向三个不同的方向，其中两个凸台为带沉孔的圆柱套筒结构，一个凸台为带通孔的立式耳板结构，这种布局的好处是安装时不需要刻意调整夹体的朝向，不管是安装在平面侧壁、L型安装角还是带凸起的安装基面上，都能找到对应的安装孔位完成固定，不会出现单排孔安装件容易出现的偏转、走线方向受限的问题。实际使用时，大直径的套筒孔用来穿过需要固定的主电缆，

　　立式耳板的孔可以用来穿扎带或者加装小规格的固定螺丝，对分出的支线线缆做二次固定，剩下的小凸台孔则是用来将整个夹体锁紧在安装面上，三个点位的固定方式比单孔、双孔固定的抗振动能力强很多，在有持续振动的设备比如风机、泵组、移动设备上使用时，不会因为长期振动出现夹体松动、线缆移位磨破外皮的问题。设计的时候特意把三个安装位的连接基座做了加厚的三角加强结构，没有做多余的减重挖槽，毕竟这类固定件本身尺寸不大，过度减重反而会降低结构强度，在拧紧安装螺丝的时候容易出现基座开裂的问题，三个凸台和基座连接的位置都做了圆角过渡，避免应力集中，就算安装时螺丝拧得稍紧，也不会在转角位置出现应力断裂。从实际布线的场景来看，这类固定夹适合用在电气柜的转角布线位置，

　　以往用单孔线夹固定转角处的线缆时，往往需要两个线夹分别固定两个方向的线缆，还要调整两个线夹的位置避免线缆出现过小的折弯半径，这款三角夹本身的三个点位就对应了三个走线方向，一个夹体就能完成转角处主缆和分支缆的固定，既节省了安装空间，也减少了安装时的零件数量，提升装配效率。尺寸设计上，主穿线孔的孔径适配常规的设备动力电缆外径，孔的内壁没有做尖锐的倒角，而是做了小圆角过渡，避免穿线的时候刮伤电缆的外绝缘层，安装孔的孔径适配常用的自攻螺丝或者机制螺丝，不需要额外扩孔就能直接安装，立式耳板的厚度做了加厚处理，就算用来挂装小规格的线缆或者穿较粗的扎带，也不会出现耳板断裂变形的问题。实际选型的时候要注意，

　　这类固定夹适合固定外径和主穿线孔匹配的电缆，如果线缆过细，可以在穿线后在孔内加装橡胶护圈或者缠绕绝缘胶带填充间隙，避免线缆在孔内晃动，安装时三个安装孔不需要全部锁死，可以根据实际安装面的情况选择两个或者三个孔固定，比如在平面上安装时可以锁两个底孔加一个侧孔，在侧壁安装时可以锁侧孔加一个底孔，灵活度比常规的一字型、L型线夹高很多。另外整个零件的外形没有突出的尖锐棱角，所有外边缘都做了倒钝处理，安装和后期维护的时候不会划伤操作人员的手，也不会刮碰到相邻的其他线缆，在密集布线的电气柜里使用时，不会因为零件有尖角刺破相邻线缆的绝缘层造成短路隐患。从结构强度的角度考虑，这种一体成型的结构比分体组装的线夹可靠性更高，没有多余的装配间隙，长期使用不会出现零件松脱的问题，适合在工业环境下长期使用，不管是常温的车间环境还是有一定温差的户外设备场景，只要选用对应材质的坯件加工，就能满足使用需求。
