花瓣式防滑调节旋钮结构设计

　　这款花瓣式旋钮主要面向需要频繁手动调节参数的工业设备操作场景，常见于小型试验设备、流体管路调节装置、台式检测仪器、轻工生产流水线的手动调节工位，替代传统直纹滚花旋钮，解决戴劳保手套操作时打滑、施力不便的痛点。从实际使用反馈来看，传统圆柱滚花旋钮在操作人员佩戴丁腈手套、帆布手套作业时，旋钮表面与手套的摩擦力不足，微调参数时容易出现拧不动、拧过位的情况，尤其是在设备表面沾有少量切削液、粉尘的工况下，打滑概率会进一步提升，这款花瓣式结构的设计初衷就是针对性解决这类现场操作问题。

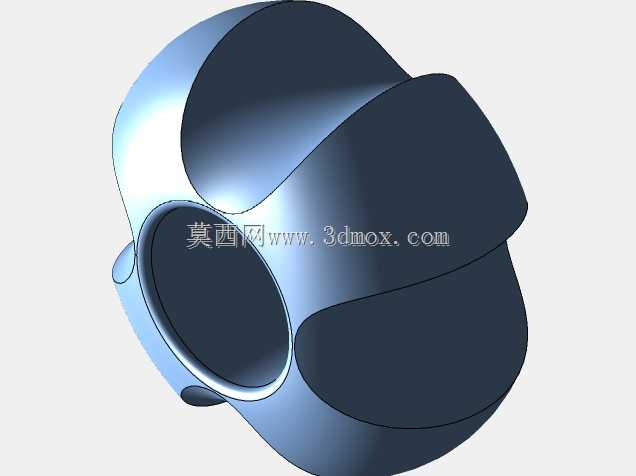

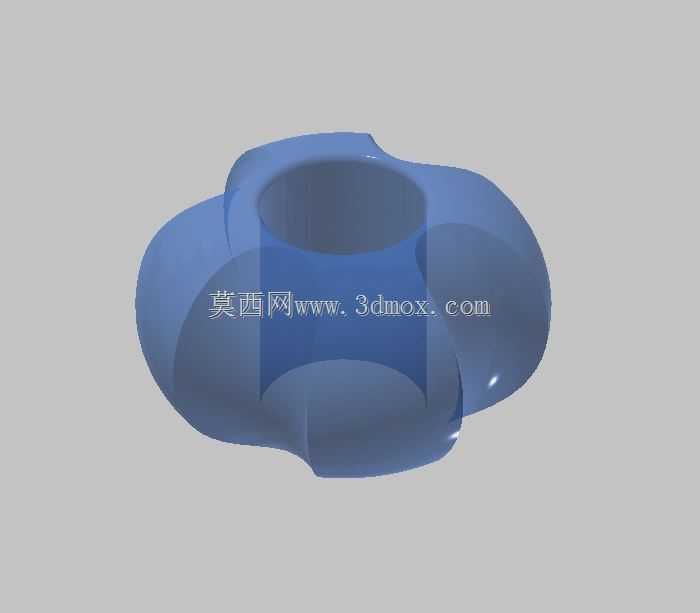

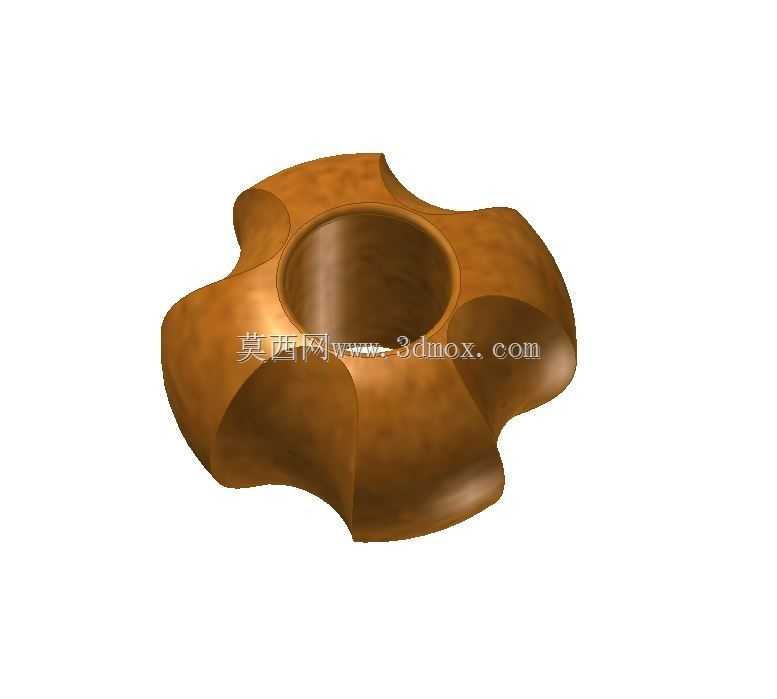

　　结构设计上，旋钮外周采用五瓣内凹弧形轮廓，每一处凸起的瓣边都能与指腹形成稳定的受力支撑点，内凹的弧面刚好贴合手指自然弯曲的形态，不需要刻意对准位置，随手抓握就能找到施力点，即使佩戴厚度1mm以内的劳保手套，也能通过瓣边的凸起结构传递足够的扭矩，不需要额外借助扳手等工具就能完成锁紧、调节操作。旋钮中心设置贯通的安装孔，孔壁预留了与调节轴配合的公差带，可适配常见的D型轴、带扁位的金属调节轴，安装时直接压入或者通过顶丝锁紧即可，不需要额外加工复杂的连接结构，适配现有多数设备的调节轴安装尺寸，替换原有旋钮时不需要改动设备本体结构，降低现场改造成本。

　　从安装边界来看，这款旋钮的整体外轮廓直径控制在40mm-60mm区间，整体高度不超过20mm，属于小型手动操作件，安装后突出设备面板的高度较低，不会在设备运输、日常清理过程中发生磕碰误触，相邻两个调节旋钮的中心距只要保持在50mm以上，操作时就不会出现手指互相干扰的情况，适合密集布置在设备操作面板上。旋钮的底部设计有平整的贴合端面，安装后与设备面板之间保持面接触，不会因为长期拧动出现偏磨、倾斜的问题，端面与面板之间可根据需求加装防滑垫片，进一步提升锁紧后的稳定性，避免设备运行过程中因为振动出现旋钮松脱、参数漂移的情况。

　　材质选择上，这类旋钮可根据使用场景选用不同材质，常规工况下采用增强尼龙注塑成型，自重轻、绝缘性好，适合电气设备、检测仪器的调节部位；在有耐腐蚀要求的化工、流体设备场景，可选用POM或者不锈钢粉末冶金成型，耐受常见的弱酸弱碱腐蚀，长期在潮湿环境下使用也不会出现生锈、卡滞的问题。花瓣的边缘位置做了R2以上的圆角过渡，没有尖锐的棱角，操作人员快速调节时不会划伤手部，即使手部出汗或者沾有少量油污，也能通过弧面的凹陷结构稳定抓握。

　　实际选型过程中，需要注意匹配调节轴的扭矩需求，这款旋钮的手拧最大输出扭矩可达到1.2N·m，完全满足常规的阀门调节、电位器调节、夹具锁紧的力矩需求，不需要额外加力。如果是需要更大锁紧力矩的工位，可在花瓣的内凹位置增加浅防滑纹，进一步提升摩擦力，但不需要改动整体的花瓣轮廓结构。从建模逻辑来看，这款旋钮的建模过程优先通过旋转特征做出中心安装孔的基体结构，再通过草绘五瓣圆弧轮廓做拉伸切除，最后对所有边缘做圆角过渡，整体建模步骤简洁，特征参数可直接修改，调整外圆直径、中心孔尺寸、花瓣数量就能快速衍生出不同规格的同系列旋钮，适配不同的安装空间需求。在装配验证阶段，需要重点确认旋钮底部与面板的贴合间隙，保证安装后旋钮转动顺畅，没有卡滞，同时转动到极限位置时不会与面板上的其他标识、部件发生干涉。日常维护过程中，这类旋钮不需要额外加注润滑油，定期清理表面堆积的粉尘即可，长期使用如果出现磨损，直接拔下替换新件即可，维护成本极低。
