交错框架式视觉矛盾结构创意构件

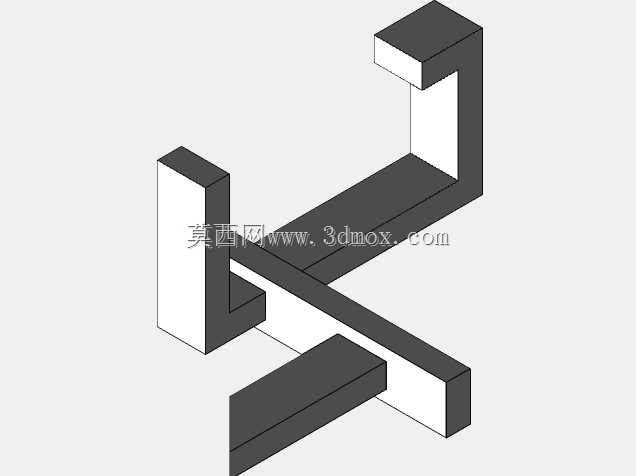

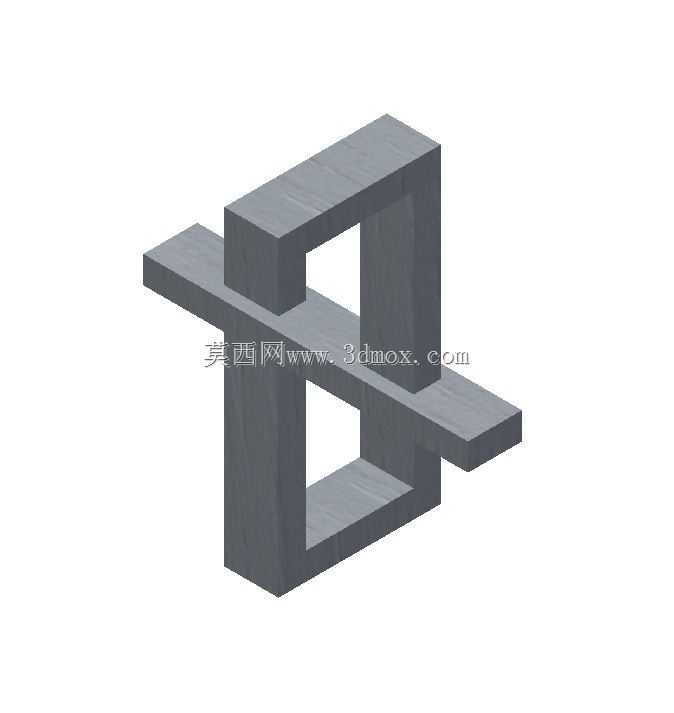

　　这款交错框架式构件的设计核心，是利用三维建模的空间表达特性，打造出违背常规视觉认知的矛盾空间结构，这类构件并非用于常规工业设备的传动、承载等功能性场景，更多应用于工业设计教学、空间几何认知教具、创意装置艺术搭建以及机械结构原理展示场景中，帮助学习者理解三维空间的投影逻辑、结构穿插的边界判定，也可作为创意工业展品的核心结构单元，用于科技馆、工业设计展厅的互动展示装置搭建。从实际结构逻辑来看，常规正交框架结构的杆件穿插需要遵循严格的空间避让原则，两个互相垂直的杆件在交叉位置必须通过开孔、切槽或者分层布置的方式避免实体干涉，而这款构件刻意打破了这一常规设计逻辑，利用等轴测视角的视觉投影特性，

　　让两个互相垂直的矩形框架在视觉上形成无避让的交错穿插效果，在固定的观察视角下，两个框架的杆件看起来完全穿透彼此，没有做任何切槽或者避让处理，但实际三维模型的实体构建中，是通过分段拼接的方式，在不同空间深度上完成杆件的衔接，只是在特定投影角度下形成了视觉上的矛盾感。从设计思路层面，做这类矛盾结构的建模，首先需要确定核心观察视角的投影方向，通常选择等轴测视角作为基准视角，先在二维投影平面上绘制出交错的框架轮廓线，再将轮廓线对应到三维空间的不同深度层级，把视觉上连续的杆件拆分为多个分段实体，每个分段实体分别位于不同的空间平面上，相邻分段之间做精准的衔接处理，确保在基准视角下所有分段的投影完全重合，形成连续杆件的视觉效果，

　　同时要控制所有杆件的截面尺寸保持一致，框架的矩形内框尺寸统一，避免因为截面尺寸偏差导致视觉上的违和感。从外形尺寸与安装边界来看，这类构件的整体外轮廓为正交的十字形框架结构，两个方向的框架杆件截面为等边长的正方形截面，框架的外伸段长度保持对称，整体结构的重心位于两个框架的交叉中心位置，如果作为展示教具使用，通常会在底部设置平整的安装基准面，安装边界需要预留出足够的观察空间，避免周边物体遮挡基准观察视角，因为一旦偏离预设的等轴测观察角度，矛盾结构的视觉效果就会消失，能清晰看到杆件分段拼接的实际结构。在实际建模过程中，需要反复调整各段杆件的空间位置，确保在基准视角下的投影完全对齐，不能出现投影错位的情况，

　　同时要处理好杆件衔接位置的棱线过渡，避免出现多余的边线破坏视觉上的连续感，这类结构虽然没有实际的工业承载功能，但对于三维建模从业者的空间想象能力、投影逻辑理解能力有很好的训练作用，能帮助建模人员更精准地把控三维空间中的实体位置关系，理解二维工程图与三维实体之间的投影对应逻辑，在日常的结构设计工作中，也可以借鉴这种错位投影的思路，做一些设备外观的创意装饰结构，在不影响内部功能结构的前提下，提升设备外观的视觉趣味性。
