三棱比例尺工程绘图测量工具结构

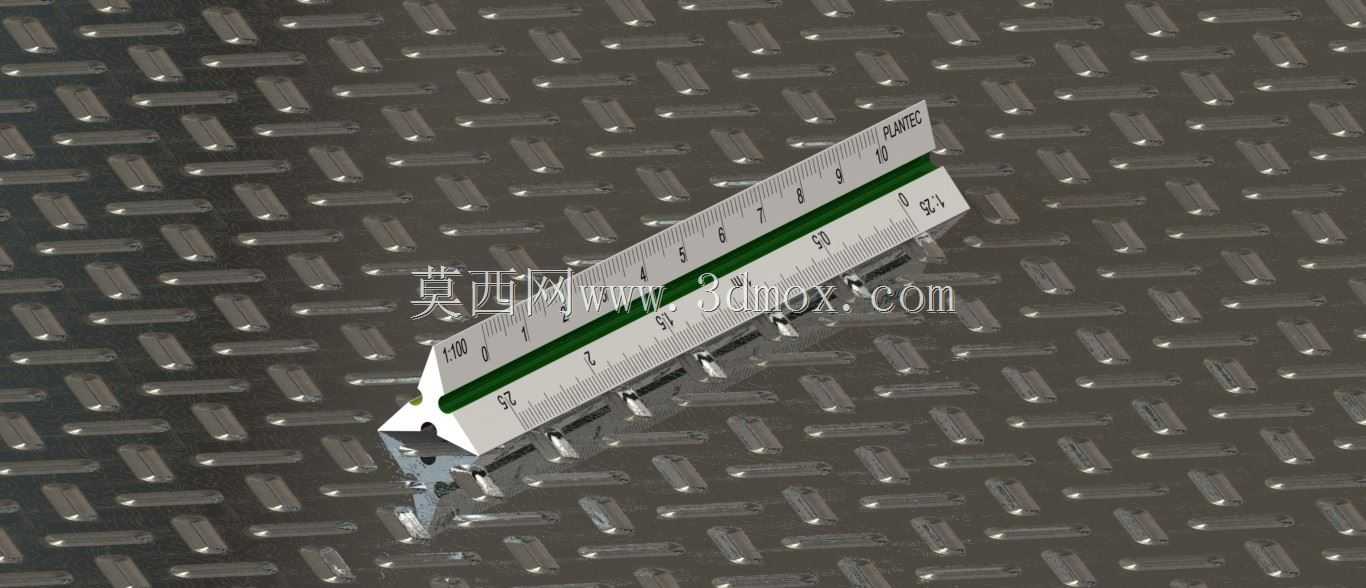

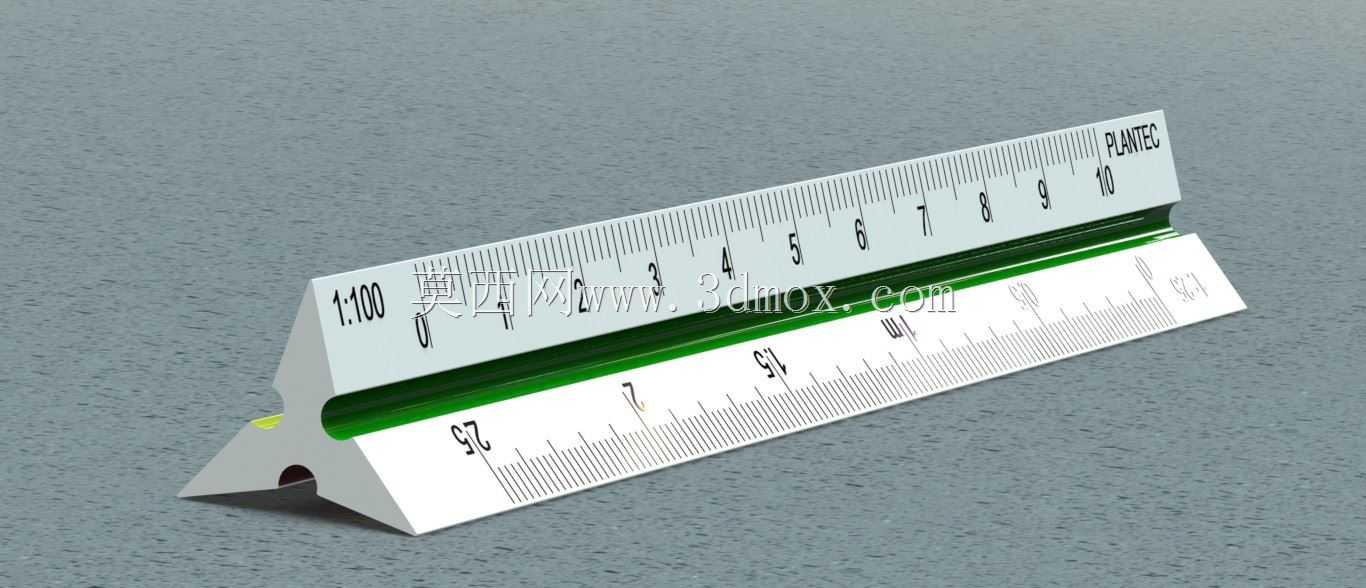

　　在机械制图、土木建筑绘图、工程现场测绘等场景中，比例尺是设计人员随身携带的基础测量换算工具，区别于普通直尺的等距刻度，三棱结构的比例尺可在单支尺体上集成多套不同比例的刻度，大幅减少绘图时反复换算比例的工作量，避免手动换算带来的尺寸偏差。这款三棱比例尺的设计核心围绕多比例集成与手持操作的便利性展开，尺体采用正三棱柱构型，三个棱面各自对应两组常用绘图比例，覆盖机械制图、建筑施工图、装修详图等不同绘图场景的比例需求，使用者转动尺体即可快速切换对应比例的刻度，无需额外准备多支不同比例的直尺。从结构细节来看，尺体的三个棱边做了小圆弧倒角处理，避免尖锐棱边在长期手持使用时硌手，也防止尺体边角磕碰后出现崩缺影响刻度读取精度；

　　尺身的刻度采用蚀刻填色工艺，区别于印刷刻度容易磨损脱落的问题，长期反复使用、与绘图板摩擦后刻度依然清晰可辨，其中不同比例的刻度采用差异化的颜色标识，使用者可以快速通过颜色定位到需要的比例刻度，减少在密集刻度中找对应数值的时间。尺体端部的金属防护端盖是结构设计的重点，三棱尺在日常存放、携带过程中端部最容易受到磕碰，若尺体端部摔碰变形，会直接导致端部基准面失准，后续测量时无法对齐图纸基准线产生尺寸误差，金属端盖采用过盈配合嵌装在尺体端部，既可以抵抗日常磕碰的冲击力，也能作为尺身的端面基准，测量时可以直接将端盖抵靠在图纸基准边，对齐效率更高。从尺寸边界来看，这款三棱比例尺的有效测量长度适配常规A3、A2幅面的绘图需求，

　　尺体截面边长控制在单手握持的舒适范围内，长时间持尺绘图不会产生明显的手部疲劳，尺身重量经过配重平衡，放置在倾斜的绘图板上不会轻易滑落，也不会因为过重压皱绘图纸张。在实际使用场景中，这款三棱尺既可以用于手绘工程图时按比例量取线段长度，也可以在核对电子版图纸打印样稿时，直接通过对应比例的刻度快速核验图纸打印比例是否准确，避免打印缩放导致的尺寸偏差；在现场测绘的场景中，也可以用它快速换算草图上的线段对应实际尺寸，减少现场计算的工作量。设计过程中针对刻度的排布做了多轮优化，将最常用的几个绘图比例排布在尺体最容易转动到的三个面上，减少使用时转动尺体的角度，同时刻度的数值标注方向适配不同持尺习惯的使用者，无论左手还是右手持尺，

　　都能快速读取到正向的刻度数值，不会出现倒置读数的问题。尺体的棱边平直度经过严格控制，作为绘图时依托的导向边，配合铅笔、针管笔绘制直线时不会出现弧度偏差，棱边与纸面的接触间隙控制在极小范围内，避免绘图时笔尖卡入尺底导致线条晕染或者偏移。不同于塑料材质的普通比例尺，这款尺体的基材选用稳定性更好的材质，温湿度变化产生的形变量极小，在不同季节、不同作业环境下使用，尺身长度的变化量可以忽略，不会因为环境变化导致测量基准失准，长期存放也不会出现尺身弯曲变形的问题，适配设计人员长期高频的使用需求。在配套使用场景中，它可以和图板、丁字尺、绘图模板等工具配合使用，三棱的截面构型在放置时不会像扁平直尺那样轻易被图纸带动移位，按压尺身时三个面都能稳定贴合纸面，绘制长直线时的稳定性更好。
