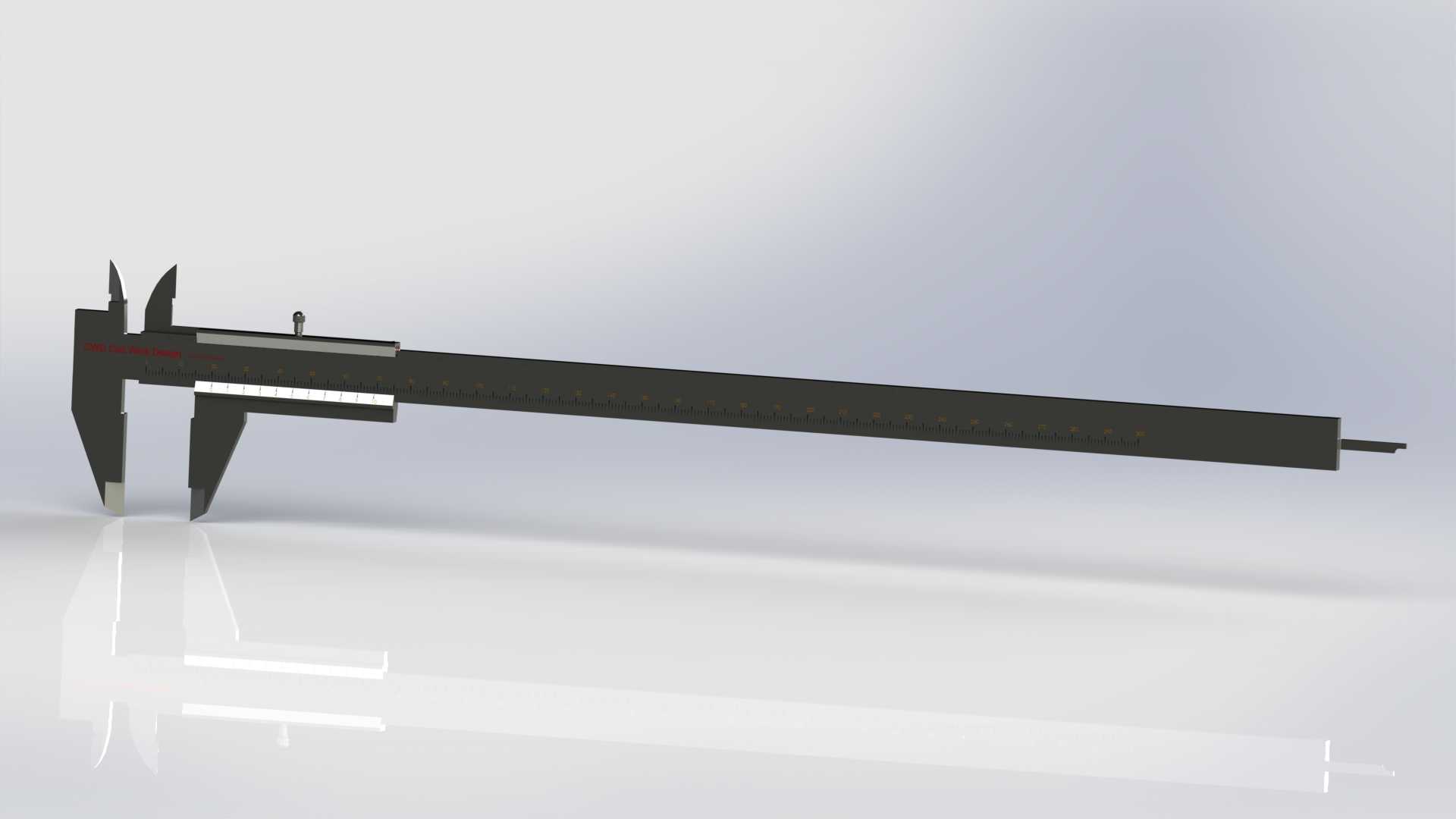

高精度机械式游标卡尺结构三维数模

　　在机械加工现场、装配工位、来料检验区，游标卡尺是一线作业人员随身携带的基础测量器具，从毛坯件的余量核查，到精加工零件的内外径、台阶深度、孔距尺寸确认，再到装配环节的配合间隙核验，都能看到它的使用场景，不需要外接电源、对使用环境无特殊要求的特性，让它能适应车间油污、温差波动、户外检修等复杂工况，相比数显类量具，机械式游标卡尺不存在电池亏电、电子元件受油污粉尘损坏的问题，长期使用的稳定性更受一线从业者认可。这款游标卡尺的结构设计完全遵循机械式游标卡尺的成熟传动逻辑，主尺本体采用长条形平直结构，尺身表面的刻度线做了凹陷蚀刻处理，避免长期使用过程中刻度被摩擦磨损导致读数不清，尺身的导向棱边做了高精度磨削加工，

　　保证游标滑座在全程滑动过程中无卡滞、无旷量，滑动阻尼均匀，不会出现滑座自行移位影响测量精度的问题。内测量爪布置在尺身靠近端部的位置，两个爪的测量面做了淬硬处理，硬度达到HRC58-62，长期测量金属零件也不会出现磕碰凹陷、磨损变形的问题，测量内孔时爪面可以和孔壁完全贴合，避免因接触不良导致的测量误差；外测量爪的刃口做了微小的圆弧过渡，既可以测量圆柱形工件的外径，也能测量平面类零件的厚度、台阶高度，不会因为刃口过于尖锐刮伤工件表面。深度测量杆集成在尺身的背部，和游标滑座同步移动，测量盲孔深度、台阶高度差时，只需要将尺身端面抵紧工件基准面，滑动游标让深度杆接触到被测底面，就可以直接读数，不需要额外搭配深度尺，减少了现场携带的工具数量。

　　尺身上设置的锁紧螺钉，可以在测量完成后锁定游标滑座的位置，方便作业人员将卡尺从工件上取下后再仔细读数，避免在狭窄空间内读数不便导致的数值误判，锁紧机构的压紧块采用尼龙材质，锁紧时不会划伤尺身表面的刻度和导向面，长期使用也不会在尺身上留下压痕。从建模的细节来看，整个卡尺的各部件配合间隙完全参照实物的装配公差设置，游标滑座和主尺的配合间隙控制在0.01-0.03mm之间，既保证滑动顺畅，又不会出现横向晃动导致的测量偏差；测量爪的形位公差也在模型中做了还原，两个外测量爪的测量面平行度、内测量爪的圆弧面轮廓度都符合行业通用量具的精度要求，整体量程覆盖0-150mm的常用测量范围，尺身总长度控制在230mm左右，宽度18mm，厚度6mm，

　　整体尺寸小巧，可以直接放入工作服的工具口袋中携带，不需要额外配备大型工具箱。在建模过程中，首先确定主尺的基准平面，以尺身的导向棱边作为装配基准，所有零部件的配合面都以此基准做位置约束，游标滑座的内槽尺寸和主尺的外形尺寸做间隙配合约束，测量爪的工作端面和主尺刻度的零位做位置对齐，保证两爪完全贴合时游标零刻度和主尺零刻度完全重合，深度测量杆的安装槽在尺身背部居中布置，杆体的滑动方向和主尺长度方向完全平行，避免测量深度时出现杆体偏斜导致的数值误差。日常使用中，这类游标卡尺可以完成IT10-IT12级精度的尺寸测量，完全满足普通机械加工、钣金加工、五金装配、设备检修的测量需求，不需要复杂的校准操作，只需要定期用干净的软布擦拭尺身和测量面，避免铁屑、油污进入滑座配合间隙，就可以长期保持测量精度，对于三维建模学习者来说，这个模型可以帮助理解滑动配合类量具的结构原理，掌握精密测量工具的公差配合设计逻辑，也可以作为机械加工场景三维布局、虚拟装配动画中的标准工装器具素材使用，还原真实生产场景的工具配置细节。
