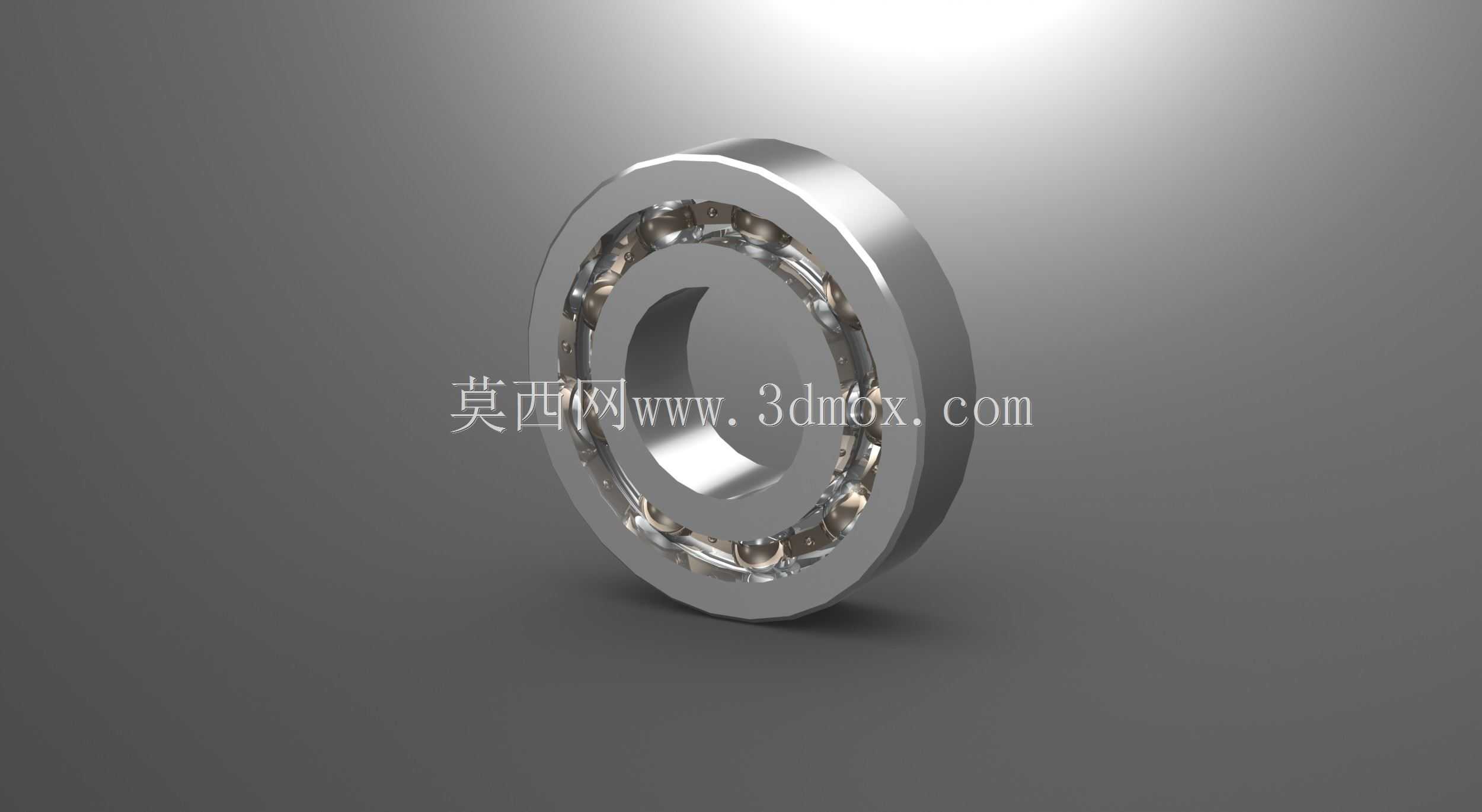

深沟球滚动轴承三维结构设计

　　在各类旋转传动机构的设计选型中，深沟球轴承是应用覆盖范围最广的支撑类零部件，从普通民用家电的电机转轴，到工业生产线的输送辊筒、机床主轴的辅助支撑、中小型减速机的输入输出端，再到农用机械、工程机械的旋转铰接点位，都能见到这类零件的身影。它的核心作用是为旋转轴系提供稳定的径向支撑，同时可承受一定比例的双向轴向载荷，将轴系运转过程中的摩擦阻力控制在极低水平，减少动力传输过程中的无谓损耗，同时限制轴与安装座孔之间的轴向、径向窜动量，保证轴上搭载的齿轮、带轮、叶轮等功能零件始终处于设计预设的工作位置，避免因轴系偏移引发的传动啮合异常、密封件磨损过快、设备振动超标等连锁故障。

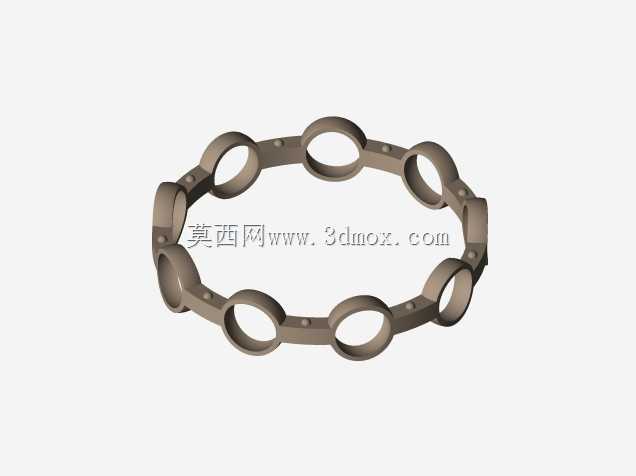

　　从结构设计逻辑来看，这款轴承采用最经典的深沟滚道构型，内圈与轴采用过盈配合安装，随轴同步旋转，外圈与设备的轴承座孔采用过渡或小间隙配合，起到固定支撑的作用。内圈和外圈的滚道截面为与钢球曲率高度匹配的圆弧凹槽，滚道的曲率半径略大于钢球半径，既保证钢球在滚道内滚动时拥有足够的接触面积来分散载荷，又能预留合理的滚动间隙，避免钢球在滚道内出现卡滞。分布在内外圈之间的钢球作为核心滚动元件，通过冲压成型的保持架实现等间距分隔，避免相邻钢球在运转过程中直接接触产生额外摩擦与碰撞磨损，保持架的兜孔间隙经过反复校核，既不会因为间隙过小约束钢球的自由滚动，也不会因为间隙过大导致钢球在高速运转时出现窜动、脱落的问题。两侧的密封结构（若为密封型构型）可阻挡外界的粉尘、水汽、加工碎屑进入轴承内部滚道区域，同时防止轴承内部填充的润滑脂在运转过程中泄漏，延长轴承的维护周期，适配那些不便频繁加注润滑脂的安装点位。

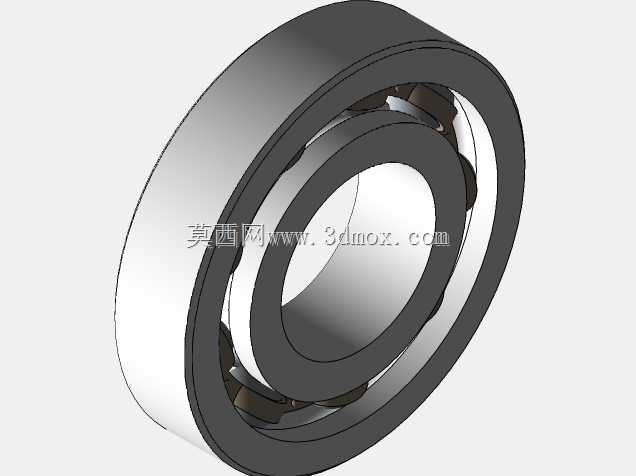

　　做三维建模时，首先要明确轴承的安装边界尺寸：内圈的内径是与配合轴颈直接匹配的核心参数，建模时要严格按照公差带要求预留配合余量，通常旋转工况下内圈与轴的过盈量要根据载荷大小、转速区间调整，避免运转过程中内圈与轴出现相对滑动导致的跑圈磨损；外圈的外径与轴承座孔的配合尺寸同样需要严格控制，过盈量过大会导致装配时外圈变形挤压滚道，造成轴承运转卡滞、预紧力异常，间隙过大则会导致外圈在座孔内发生蠕变，磨损座孔表面影响支撑精度。轴承的整体宽度尺寸决定了它在轴向上的安装空间，设计轴系时要在轴承两侧预留合理的定位台阶，台阶的高度不能超过轴承内圈、外圈的倒角尺寸，否则会导致轴承安装不到位，出现倾斜偏载的问题。

　　在实际工程应用中，这类轴承的选型需要匹配实际工况的载荷特性：如果设备运转过程中径向载荷占比超过80%，轴向载荷仅为额定动载荷的10%以内，这类深沟球结构的轴承是性价比最高的选择；如果轴向载荷占比过高，就需要搭配角接触轴承或者推力轴承组合使用，避免钢球和滚道的接触应力超过材料疲劳极限，过早出现点蚀、剥落的失效问题。建模过程中，钢球与滚道的接触位置需要做细节处理，还原真实装配后的接触状态，不能出现钢球嵌入滚道或者与滚道存在不合理间隙的穿模问题，保持架的结构要还原冲压工艺的成型特点，边缘的圆角、冲压折边都要符合实际加工的工艺特征，避免出现工艺上无法实现的尖锐直角或者壁厚突变结构。

　　很多刚接触机械设计的人员在选用这类轴承时，容易忽略安装时的同轴度要求，实际上如果轴的两个轴承座孔存在同轴度偏差，或者轴上的定位台阶端面与轴线垂直度不达标，会导致轴承安装后承受额外的附加弯矩，钢球在滚道内的载荷分布严重不均，局部接触应力成倍增加，轴承的实际使用寿命会比理论计算值缩短70%以上，严重时甚至会在设备试运行阶段就出现保持架断裂、钢球碎裂的恶性故障。另外在三维装配建模时，还要考虑轴承的润滑通道设计，如果是开式轴承，要在相邻的轴或者座孔位置预留润滑脂加注的通道，保证运转过程中滚道和钢球表面能形成稳定的润滑油膜，避免金属直接接触造成的干磨失效；如果是带双面密封的免维护轴承，就不需要额外设计加注结构，但要在建模时标注清楚密封件的耐温范围，避免在高温工况下选用橡胶密封件导致密封过早老化失效。
